Bosch Compress 7000i AW Planungsunterlage Seite 183

8.3.2 Bau- und Anschlussmaße

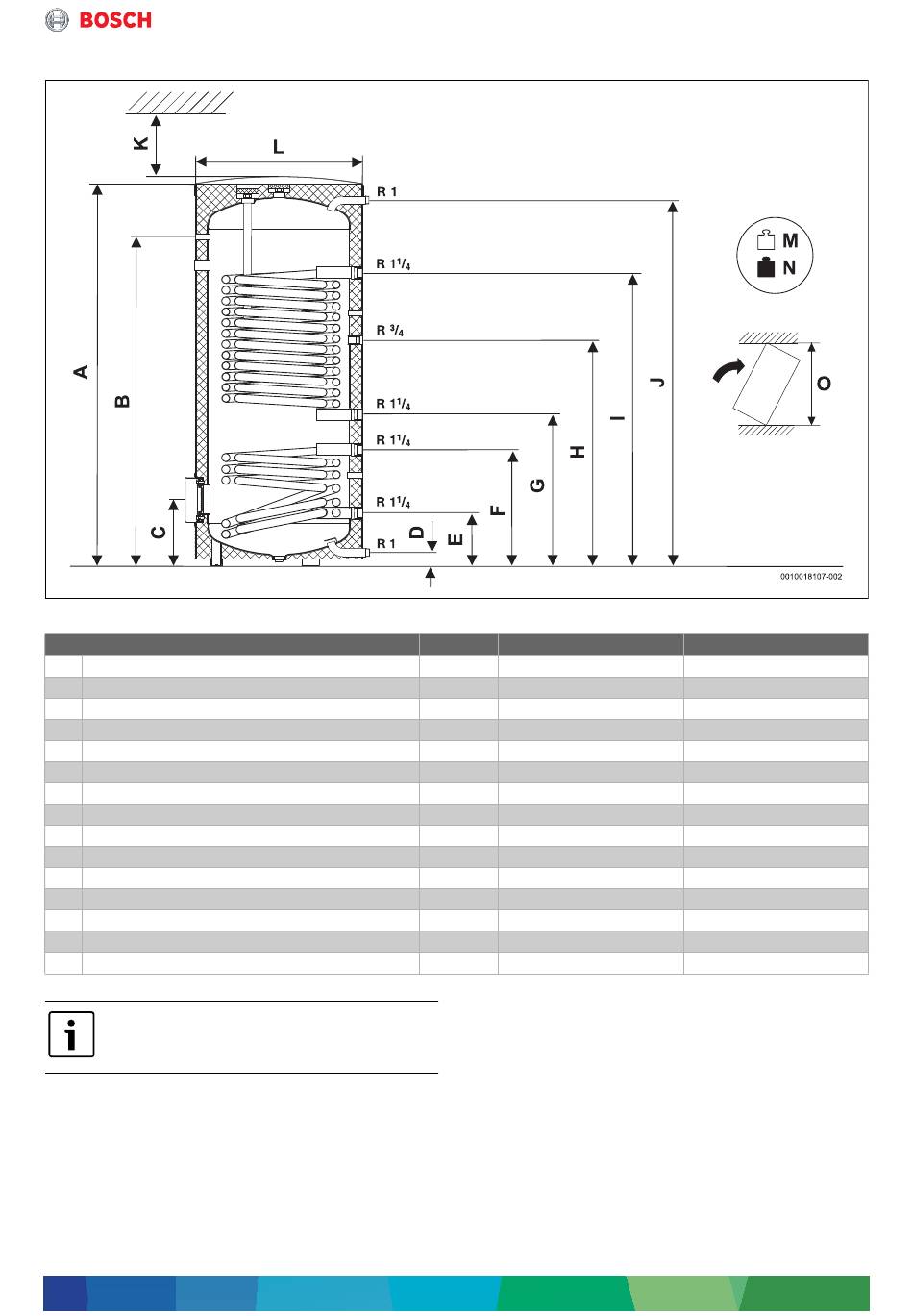

Bild 181 Anschlussmaße und Abmessungen der Solarspeicher WPS 390/490-1 EP
Maß
A Gesamthöhe
B Höhe Thermometer
Höhe Reinigungsflansch
C
Höhe Entleerung
D
Höhe Rücklauf Speicher solarseitig
E
Höhe Vorlauf Speicher solarseitig
F
G Höhe Rücklauf Speicher
H Höhe Zirkulationseintritt
I Höhe Vorlauf Speicher
J Höhe Warmwasseraustritt
K Mindestabstand nach oben
L Durchmesser
M Gewicht leer
N Gewicht voll
O Kippmaß
Tab. 80
Anodentausch:
▶ Beim Tausch wahlweise eine Stabanode
oder eine Kettenanode isoliert einbauen.
Compress 7000i AW – 6 720 820 615 (2018/10)
Einheit WPS 390-1 EP
mm 1594
mm 1211
mm 276
mm 55
mm 221
mm 471
mm 606
mm 860
mm 1146
mm 1526
mm 400
mm 700
kg 151
kg 494
mm 1417
Warmwasserbereitung
WPS 490-1 EP
1921
1479
276
55
221
548
696
1017
1416
1856
400
700
186
605
2020
183
