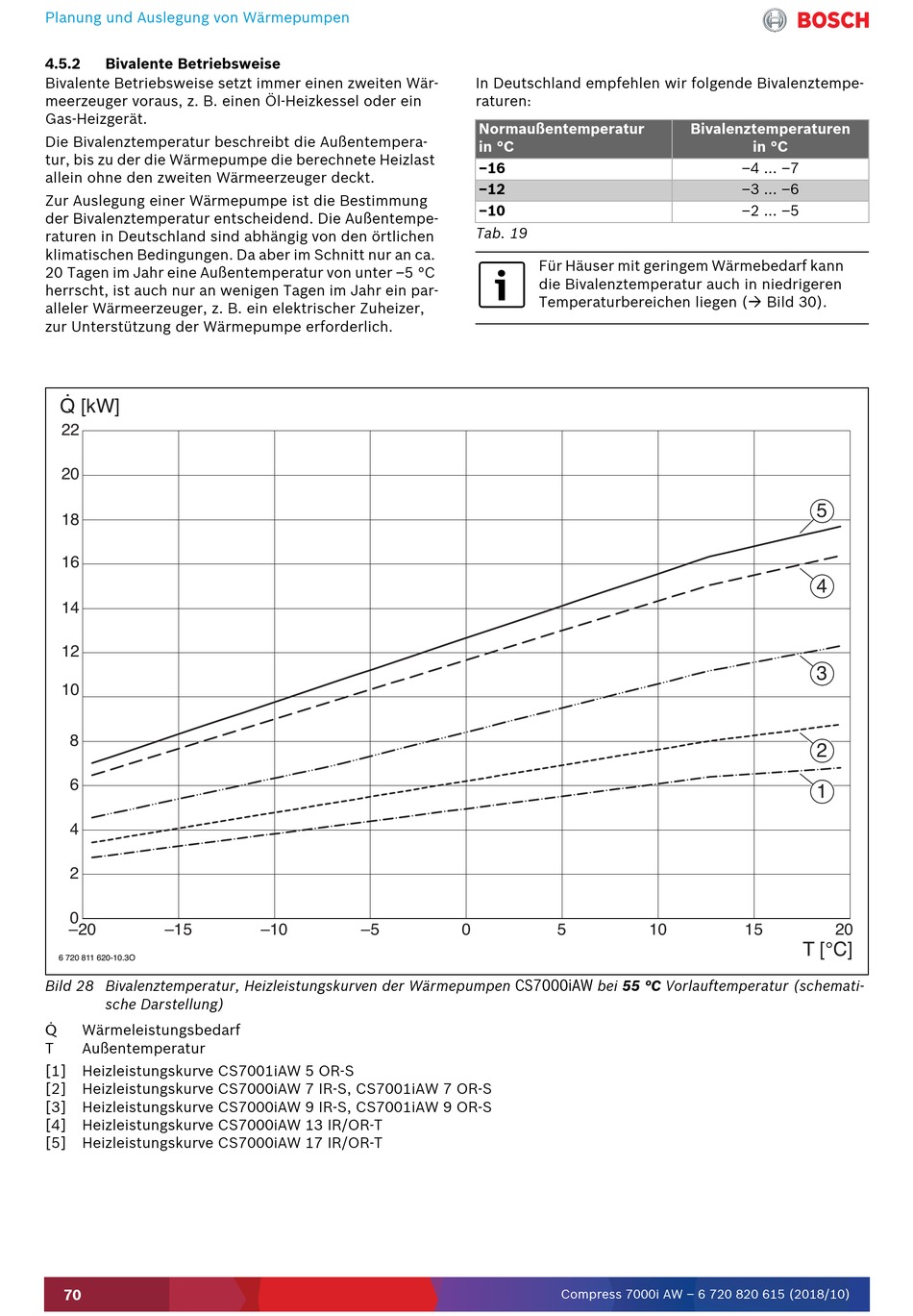

Bosch Compress 7000i AW Planungsunterlage Seite 70

Planung und Auslegung von Wärmepumpen
4.5.2 Bivalente Betriebsweise
Bivalente Betriebsweise setzt immer einen zweiten Wär-
meerzeuger voraus, z. B. einen Öl-Heizkessel oder ein
Gas-Heizgerät.
Die Bivalenztemperatur beschreibt die Außentempera-
tur, bis zu der die Wärmepumpe die berechnete Heizlast
allein ohne den zweiten Wärmeerzeuger deckt.
Zur Auslegung einer Wärmepumpe ist die Bestimmung
der Bivalenztemperatur entscheidend. Die Außentempe-
raturen in Deutschland sind abhängig von den örtlichen
klimatischen Bedingungen. Da aber im Schnitt nur an ca.
20 Tagen im Jahr eine Außentemperatur von unter –5 °C
herrscht, ist auch nur an wenigen Tagen im Jahr ein par-
alleler Wärmeerzeuger, z. B. ein elektrischer Zuheizer,
zur Unterstützung der Wärmepumpe erforderlich.
.
Q [kW]
22
20
18
16
14
12
10
8
6
4
2
0
–20 –15
6 720 811 620-10.3O
Bild 28 Bivalenztemperatur, Heizleistungskurven der Wärmepumpen
sche Darstellung)
Q
Wärmeleistungsbedarf
T Außentemperatur
[1] Heizleistungskurve CS7001iAW 5 OR-S
[2] Heizleistungskurve CS7000iAW 7 IR-S, CS7001iAW 7 OR-S
[3] Heizleistungskurve CS7000iAW 9 IR-S, CS7001iAW 9 OR-S
[4] Heizleistungskurve CS7000iAW 13 IR/OR-T
[5] Heizleistungskurve CS7000iAW 17 IR/OR-T
70
–10 –5
In Deutschland empfehlen wir folgende Bivalenztempe-
raturen:
Normaußentemperatur
in °C
–16
–12
–10
Tab. 19
Für Häuser mit geringem Wärmebedarf kann
die Bivalenztemperatur auch in niedrigeren
Temperaturbereichen liegen ( Bild 30).
0 5
CS7000iAW
bei 55 °C Vorlauftemperatur (schemati-
Compress 7000i AW – 6 720 820 615 (2018/10)
Bivalenztemperaturen
in °C
–4 ... –7
–3 ... –6
–2 ... –5
5
4
3
2
1
10 15
T [°C]
20
