Planung und Auslegung von Wärmepumpen

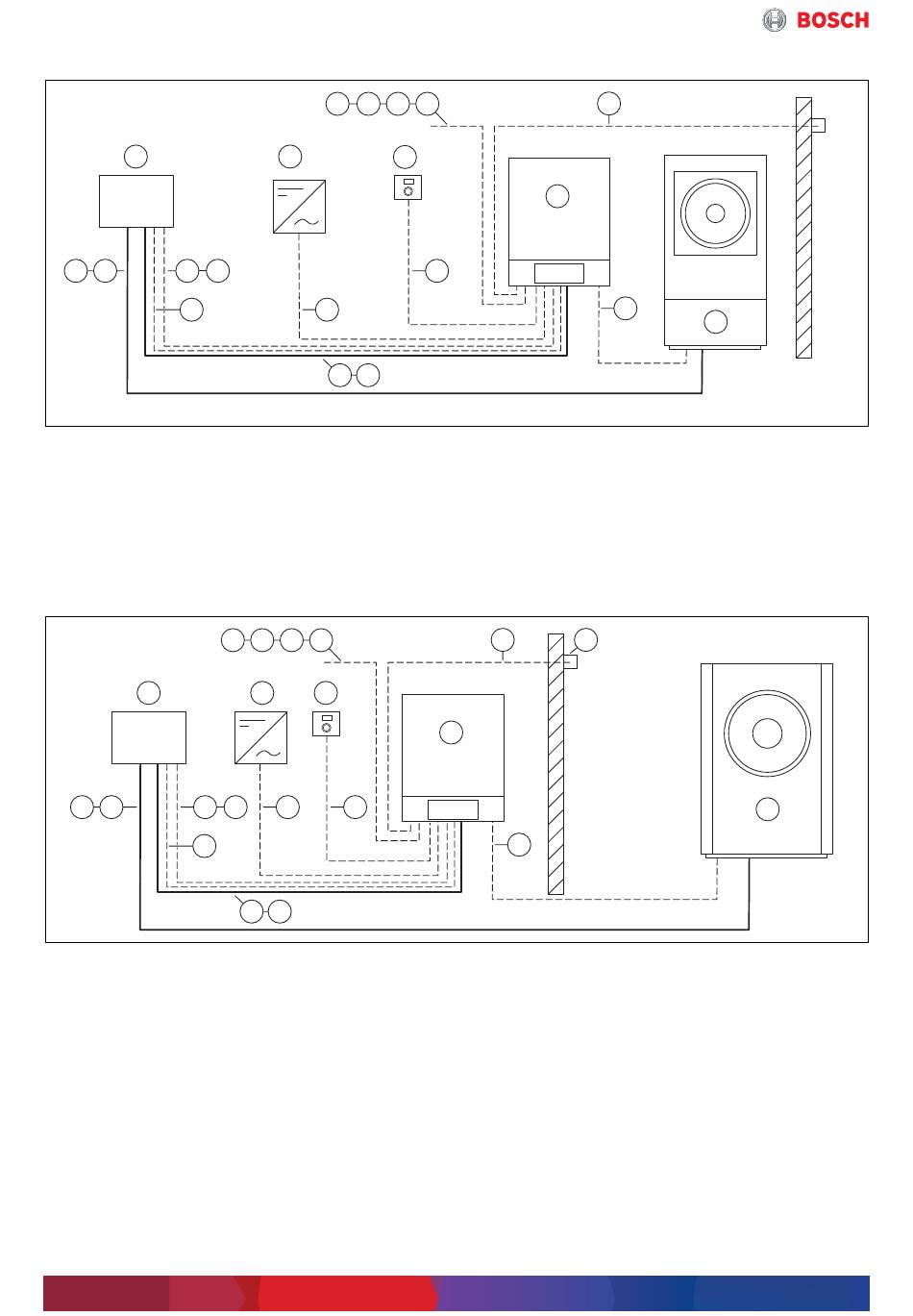

Kabelzugplan bei Innenaufstellung
A
400 V AC
230 V AC
7
8
1
2
3
Bild 53 Kabelzugplan bei Innenaufstellung
[A] Unterverteilung Haus
[B] Wechselrichter von PV-Anlage
[C] Fernbedienung CR 10/ CR 10 H
[D] Wärmepumpen-Inneneinheit AWE/ AWB/ AWM/
AWMS/AWMB
[E]
Luft-Wasser-Wärmepumpe CS7000iAW .. IR
[T1] Außentemperaturfühler
Kabelzugplan bei Außenaufstellung
A
400 V AC
230 V AC
7
8
1
3
Bild 54 Kabelzugplan bei Außenaufstellung
[A] Unterverteilung Haus
[B] Wechselrichter von PV-Anlage
[C] Fernbedienung CR 10/ CR 10 H
[D] Wärmepumpen-Inneneinheit AWE/ AWB/ AWM/
AWMS/AWMB
[E]
Luft-Wasser-Wärmepumpe CS7000iAW .. OR
[T1] Außentemperaturfühler
90
11
12
13 14
B
4
5
6
11 12
13 14
B
C
2
4
9
5
6
C
D
9
15
D
10
Compress 7000i AW – 6 720 820 615 (2018/10)
15
10
E
T1
T1
6 720 820 615-16.1T
E
6 720 820 615-17.2O
