Anlagenbeispiele
3.13 Compress 7000i AW, Inneneinheit AWB .., Gas-Brennwertgerät, Warmwasserspeicher WH ...,
Pufferspeicher BH ... und 2 gemischte Heiz-/Kühlkreise
MK2
T0
BH ...-5

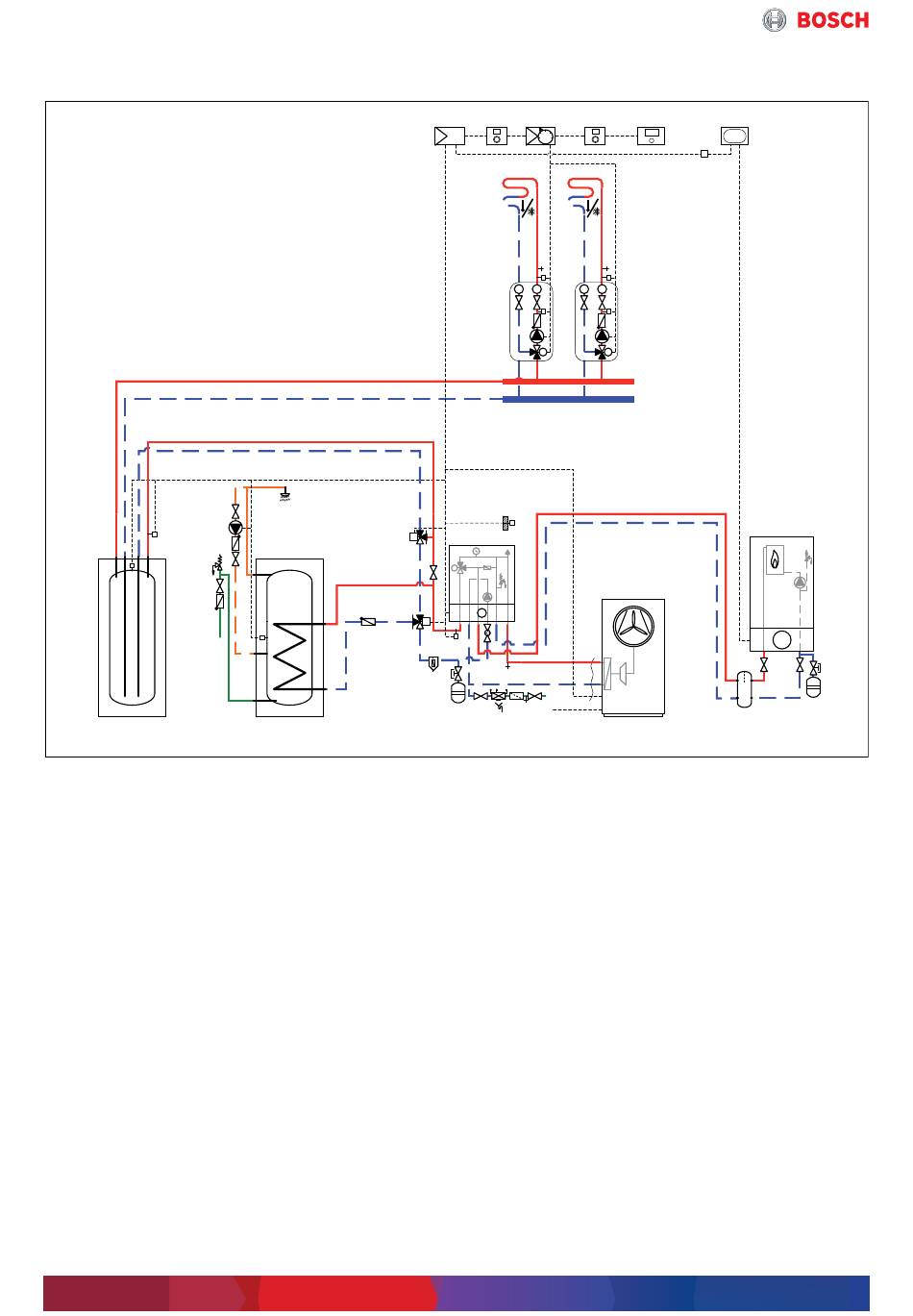

Bild 17 Anlagenschema mit Regelung (unverbindliche Prinzipdarstellung)
Position des Moduls:
[1] Im Wärmeerzeuger
[3] In der Station
[4] In der Station oder an der Wand
[5] An der Wand
AWB Inneneinheit mit Mischventil
BH ... Pufferspeicher
CR 10 H Fernbedienung mit Luftfeuchtefühler
CS... Luft-Wasser-Wärmepumpe
GC9000iW Gas-Brennwertgerät
HPC 400 Bedieneinheit
MC1/MC2 Temperaturbegrenzer
MK2 Feuchtefühler
MM 200 Modul für gemischte Heiz-/Kühlkreise
PC1/PC2 Pumpe Heiz-/Kühlkreis
PW2 Zirkulationspumpe
SEC 20 Installationsmodul Wärmepumpe
T0 Vorlauftemperaturfühler
T1 Außentemperaturfühler
TC1/TC2 Mischertemperaturfühler
TW1 Speichertemperaturfühler
UI 300 Regelung Gas-Brennwertgerät
VC0 Umschaltventil Vorlaufkurzschluss
VC1/VC2 3-Wege-Mischer
VW1 Umschaltventil Warmwasserbereitung
WH ... Warmwasserspeicher
40
SEC 20
PW2
VC0
M
VW1
M
TW1
WH ...
CR 10 H MM 200 CR 10 H
3 5 4 5
1/2
MC1
T T T T
TC1
PC1
VC1
M M
T1
MK2
400 V/ 230 V AC
AWB CS7000/7001iAW
3.13.1

Anwendungsbereich

• Einfamilienhaus
• Zweifamilienhaus
3.13.2 Anlagenkomponenten
• Reversible Luft-Wasser-Wärmepumpe
Compress 7000i AW
• Inneneinheit AWB mit Bedieneinheit HPC 400
• Bauseitiger Bypass zwischen Vor- und Rücklauf über
Umschaltventil VC0.
• Gas-Brennwertgerät GC9000iW.. H
• Warmwasserspeicher WH ...
• Pufferspeicher BH ...
• 2 gemischte Heiz-/Kühlkreise mit jeweils einer Fern-
bedienung CR 10 H
3.13.3 Funktionsbeschreibung
Wärmepumpe/Gas-Brennwertgerät
• Bei bivalenter Betriebsweise wird die Heizwärme
durch zwei verschiedene Wärmeerzeuger produziert.
Die Grundlast wird dabei von der Luft-Wasser-Wärme-
pumpe zur Verfügung gestellt. Die Spitzenlast wird
von dem Gas-Brennwertgerät abgedeckt. Dieses kann
parallel zur Wärmepumpe oder alternativ zugeschal-
tet werden.
Compress 7000i AW – 6 720 820 615 (2018/10)
HPC 400 UI 300
3 5
R
MC2
TC2
PC2
VC2
GC9000i-..H
6 720 857 148-01.4O
