6.1.2 CAN-BUS und EMS – Überblick Inneneinheiten AWE/ AWM/ AWMS/AWMB mit elektrischem Zuheizer
1
P = 1 P = B
A = 0 A = 0
6 7

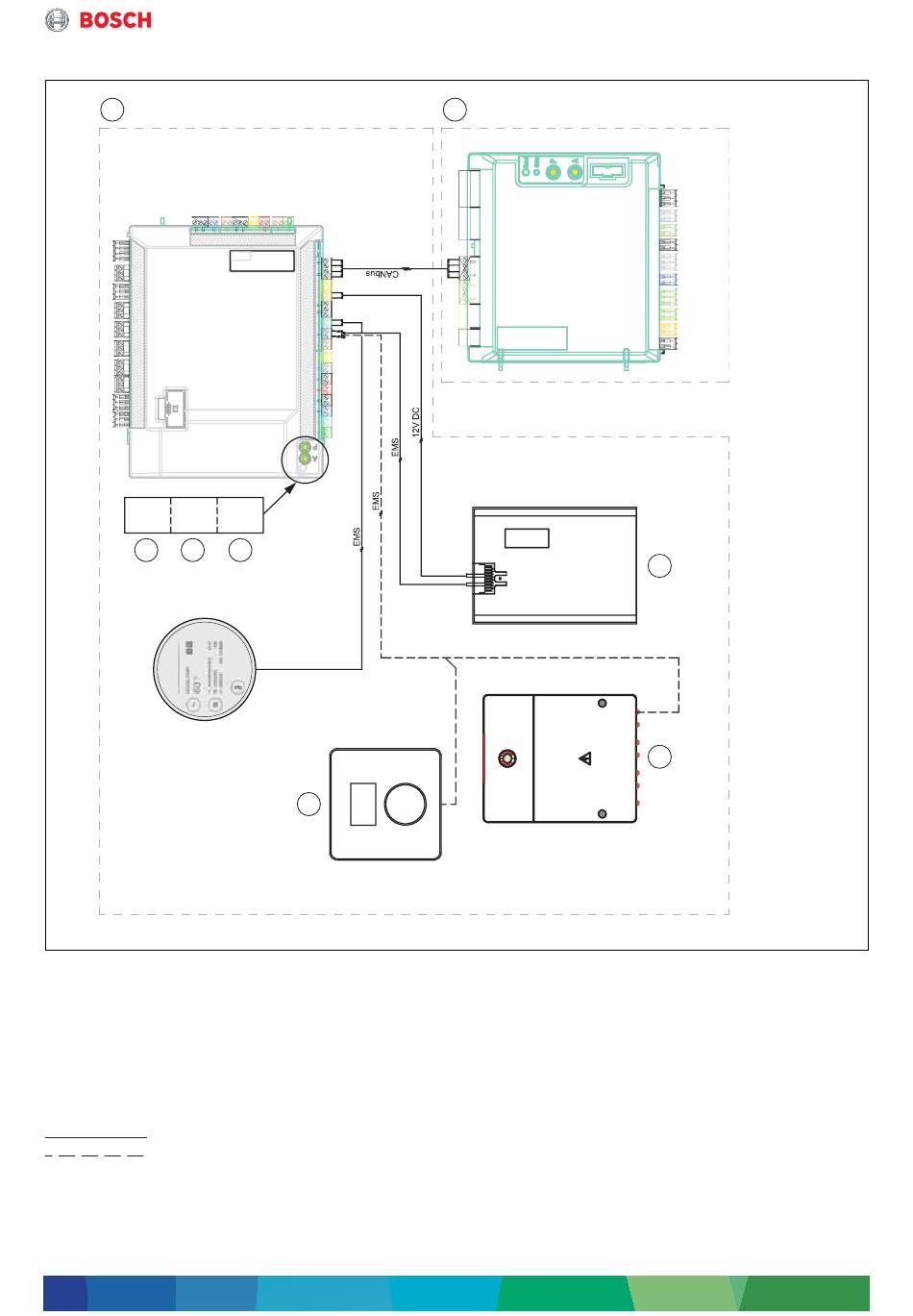

Bild 125 CAN-BUS und EMS – Überblick Inneneinheiten AWE/AWM/AWMS/AWMB mit elektrischem Zuheizer
[1] Inneneinheit (AWE/AWM/AWMS)
[2] Wärmepumpe CS7000iAW .. IR/OR
[3] IP-Modul
[4] Module, z. B. MM 100 oder MS 100
[5] Fernbedienung (Zubehör)
[6] AWE 9/AWM 9/AWMS 9
[7] AWE 17/AWM 17/AWMS 17
[8] AWMB
Werkseitiger Anschluss
Anschluss bei Installation/Zubehör
