Planung und Auslegung von Wärmepumpen
4.7.5 Kanalpläne für Luftkanalsystem LGL 700
Variante 1 für CS7000iAW 7/9 IR-S
55

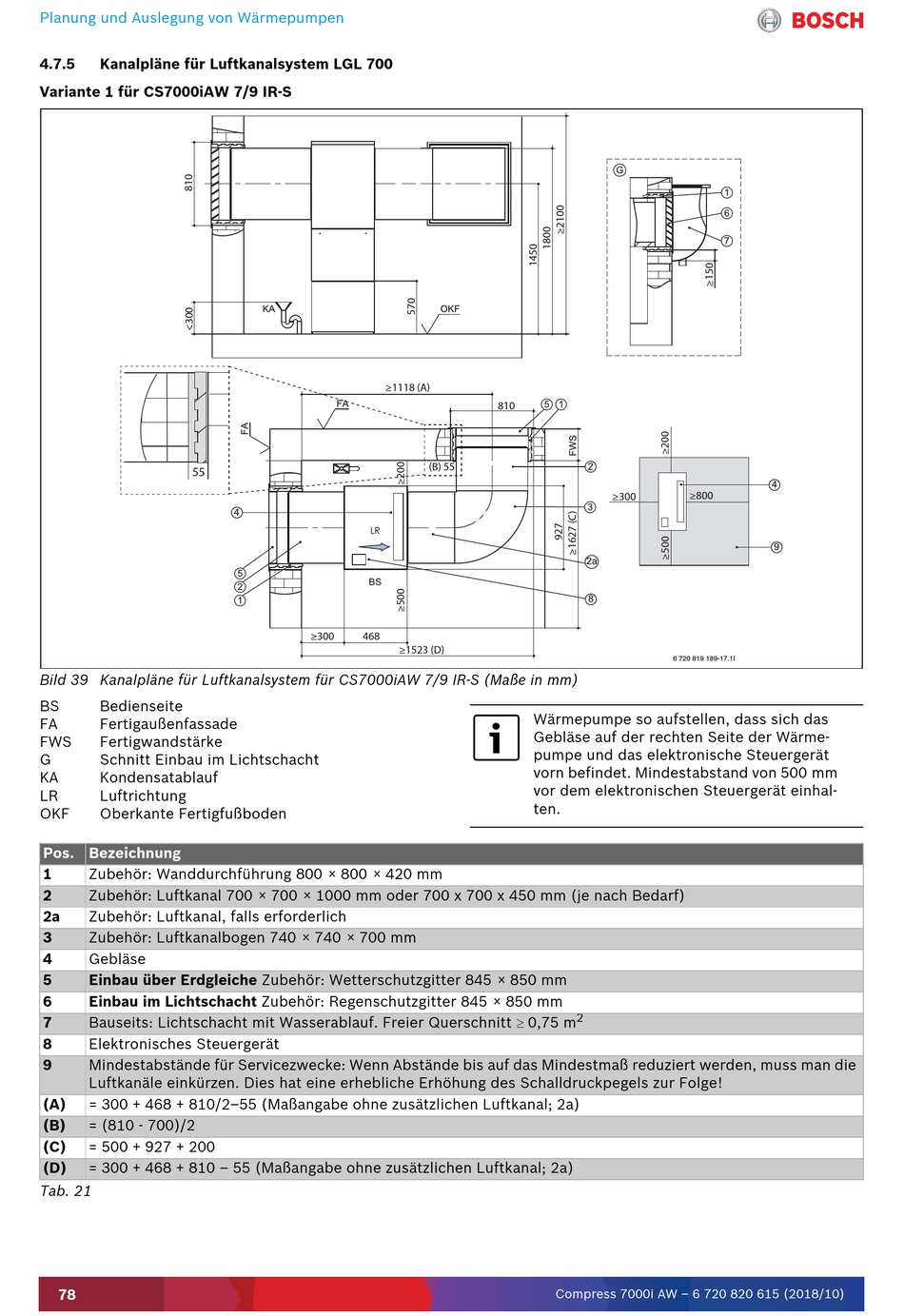

Bild 39 Kanalpläne für Luftkanalsystem für CS7000iAW 7/9 IR-S (Maße in mm)
BS Bedienseite
FA Fertigaußenfassade
FWS Fertigwandstärke
G Schnitt Einbau im Lichtschacht
KA Kondensatablauf
LR Luftrichtung
OKF Oberkante Fertigfußboden
Pos. Bezeichnung
Zubehör: Wanddurchführung 800 × 800 × 420 mm
1
Zubehör: Luftkanal 700 × 700 × 1000 mm oder 700 x 700 x 450 mm (je nach Bedarf)
2
Zubehör: Luftkanal, falls erforderlich
2a
Zubehör: Luftkanalbogen 740 × 740 × 700 mm
3
4 Gebläse
5 Einbau über Erdgleiche Zubehör: Wetterschutzgitter 845 × 850 mm
6 Einbau im Lichtschacht Zubehör: Regenschutzgitter 845 × 850 mm
Bauseits: Lichtschacht mit Wasserablauf. Freier Querschnitt 0,75 m
7
8 Elektronisches Steuergerät
9 Mindestabstände für Servicezwecke: Wenn Abstände bis auf das Mindestmaß reduziert werden, muss man die
Luftkanäle einkürzen. Dies hat eine erhebliche Erhöhung des Schalldruckpegels zur Folge!
(A) = 300 + 468 + 810/2–55 (Maßangabe ohne zusätzlichen Luftkanal; 2a)
(B) = (810 - 700)/2
(C) = 500 + 927 + 200
(D) = 300 + 468 + 810 – 55 (Maßangabe ohne zusätzlichen Luftkanal; 2a)
Tab. 21
78
≥1118 (A)
4
≥300 468
≥1523 (D)
810
(B) 55 2
2a
8
Wärmepumpe so aufstellen, dass sich das
Gebläse auf der rechten Seite der Wärme-
pumpe und das elektronische Steuergerät
vorn befindet. Mindestabstand von 500 mm
vor dem elektronischen Steuergerät einhal-
ten.
2
Compress 7000i AW – 6 720 820 615 (2018/10)
4
≥800
≥300
9
6 720 819 189-17.1I
