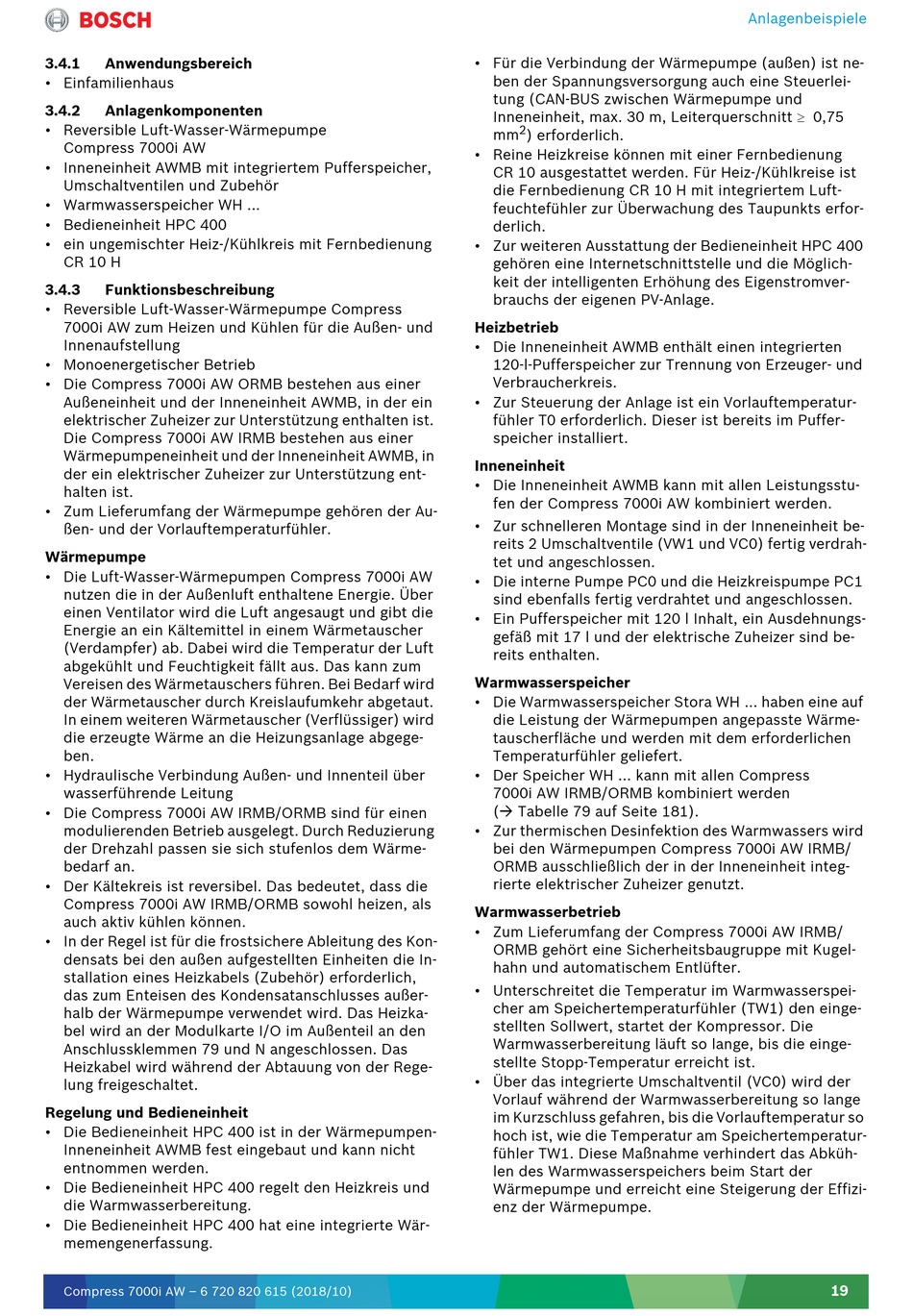

Bosch Compress 7000i AW Planungsunterlage Seite 19

3.4.1 Anwendungsbereich
• Einfamilienhaus
3.4.2 Anlagenkomponenten
• Reversible Luft-Wasser-Wärmepumpe
Compress 7000i AW
• Inneneinheit AWMB mit integriertem Pufferspeicher,
Umschaltventilen und Zubehör
• Warmwasserspeicher WH ...
• Bedieneinheit HPC 400
• ein ungemischter Heiz-/Kühlkreis mit Fernbedienung
CR 10 H
3.4.3 Funktionsbeschreibung
• Reversible Luft-Wasser-Wärmepumpe Compress
7000i AW zum Heizen und Kühlen für die Außen- und
Innenaufstellung
• Monoenergetischer Betrieb
• Die Compress 7000i AW ORMB bestehen aus einer
Außeneinheit und der Inneneinheit AWMB, in der ein
elektrischer Zuheizer zur Unterstützung enthalten ist.
Die Compress 7000i AW IRMB bestehen aus einer
Wärmepumpeneinheit und der Inneneinheit AWMB, in
der ein elektrischer Zuheizer zur Unterstützung ent-
halten ist.
• Zum Lieferumfang der Wärmepumpe gehören der Au-
ßen- und der Vorlauftemperaturfühler.
Wärmepumpe
• Die Luft-Wasser-Wärmepumpen Compress 7000i AW
nutzen die in der Außenluft enthaltene Energie. Über
einen Ventilator wird die Luft angesaugt und gibt die
Energie an ein Kältemittel in einem Wärmetauscher
(Verdampfer) ab. Dabei wird die Temperatur der Luft
abgekühlt und Feuchtigkeit fällt aus. Das kann zum
Vereisen des Wärmetauschers führen. Bei Bedarf wird
der Wärmetauscher durch Kreislaufumkehr abgetaut.
In einem weiteren Wärmetauscher (Verflüssiger) wird
die erzeugte Wärme an die Heizungsanlage abgege-
ben.
• Hydraulische Verbindung Außen- und Innenteil über
wasserführende Leitung
• Die Compress 7000i AW IRMB/ORMB sind für einen
modulierenden Betrieb ausgelegt. Durch Reduzierung
der Drehzahl passen sie sich stufenlos dem Wärme-
bedarf an.
• Der Kältekreis ist reversibel. Das bedeutet, dass die
Compress 7000i AW IRMB/ORMB sowohl heizen, als
auch aktiv kühlen können.
• In der Regel ist für die frostsichere Ableitung des Kon-
densats bei den außen aufgestellten Einheiten die In-
stallation eines Heizkabels (Zubehör) erforderlich,
das zum Enteisen des Kondensatanschlusses außer-
halb der Wärmepumpe verwendet wird. Das Heizka-
bel wird an der Modulkarte I/O im Außenteil an den
Anschlussklemmen 79 und N angeschlossen. Das
Heizkabel wird während der Abtauung von der Rege-
lung freigeschaltet.
Regelung und Bedieneinheit
• Die Bedieneinheit HPC 400 ist in der Wärmepumpen-
Inneneinheit AWMB fest eingebaut und kann nicht
entnommen werden.
• Die Bedieneinheit HPC 400 regelt den Heizkreis und
die Warmwasserbereitung.
• Die Bedieneinheit HPC 400 hat eine integrierte Wär-
memengenerfassung.
Compress 7000i AW – 6 720 820 615 (2018/10)
• Für die Verbindung der Wärmepumpe (außen) ist ne-
ben der Spannungsversorgung auch eine Steuerlei-
tung (CAN-BUS zwischen Wärmepumpe und
Inneneinheit, max. 30 m, Leiterquerschnitt  0,75
2
mm ) erforderlich.
• Reine Heizkreise können mit einer Fernbedienung
CR 10 ausgestattet werden. Für Heiz-/Kühlkreise ist
die Fernbedienung CR 10 H mit integriertem Luft-
feuchtefühler zur Überwachung des Taupunkts erfor-
derlich.
• Zur weiteren Ausstattung der Bedieneinheit HPC 400
gehören eine Internetschnittstelle und die Möglich-
keit der intelligenten Erhöhung des Eigenstromver-
brauchs der eigenen PV-Anlage.
Heizbetrieb
• Die Inneneinheit AWMB enthält einen integrierten
120-l-Pufferspeicher zur Trennung von Erzeuger- und
Verbraucherkreis.
• Zur Steuerung der Anlage ist ein Vorlauftemperatur-
fühler T0 erforderlich. Dieser ist bereits im Puffer-
speicher installiert.
Inneneinheit
• Die Inneneinheit AWMB kann mit allen Leistungsstu-
fen der Compress 7000i AW kombiniert werden.
• Zur schnelleren Montage sind in der Inneneinheit be-
reits 2 Umschaltventile (VW1 und VC0) fertig verdrah-
tet und angeschlossen.
• Die interne Pumpe PC0 und die Heizkreispumpe PC1
sind ebenfalls fertig verdrahtet und angeschlossen.
• Ein Pufferspeicher mit 120 l Inhalt, ein Ausdehnungs-
gefäß mit 17 l und der elektrische Zuheizer sind be-
reits enthalten.
Warmwasserspeicher
• Die Warmwasserspeicher Stora WH ... haben eine auf
die Leistung der Wärmepumpen angepasste Wärme-
tauscherfläche und werden mit dem erforderlichen
Temperaturfühler geliefert.
• Der Speicher WH ... kann mit allen Compress
7000i AW IRMB/ORMB kombiniert werden
( Tabelle 79 auf Seite 181).
• Zur thermischen Desinfektion des Warmwassers wird
bei den Wärmepumpen Compress 7000i AW IRMB/
ORMB ausschließlich der in der Inneneinheit integ-
rierte elektrischer Zuheizer genutzt.
Warmwasserbetrieb
• Zum Lieferumfang der Compress 7000i AW IRMB/
ORMB gehört eine Sicherheitsbaugruppe mit Kugel-
hahn und automatischem Entlüfter.
• Unterschreitet die Temperatur im Warmwasserspei-
cher am Speichertemperaturfühler (TW1) den einge-
stellten Sollwert, startet der Kompressor. Die
Warmwasserbereitung läuft so lange, bis die einge-
stellte Stopp-Temperatur erreicht ist.
• Über das integrierte Umschaltventil (VC0) wird der
Vorlauf während der Warmwasserbereitung so lange
im Kurzschluss gefahren, bis die Vorlauftemperatur so
hoch ist, wie die Temperatur am Speichertemperatur-
fühler TW1. Diese Maßnahme verhindert das Abküh-
len des Warmwasserspeichers beim Start der
Wärmepumpe und erreicht eine Steigerung der Effizi-
enz der Wärmepumpe.
Anlagenbeispiele
