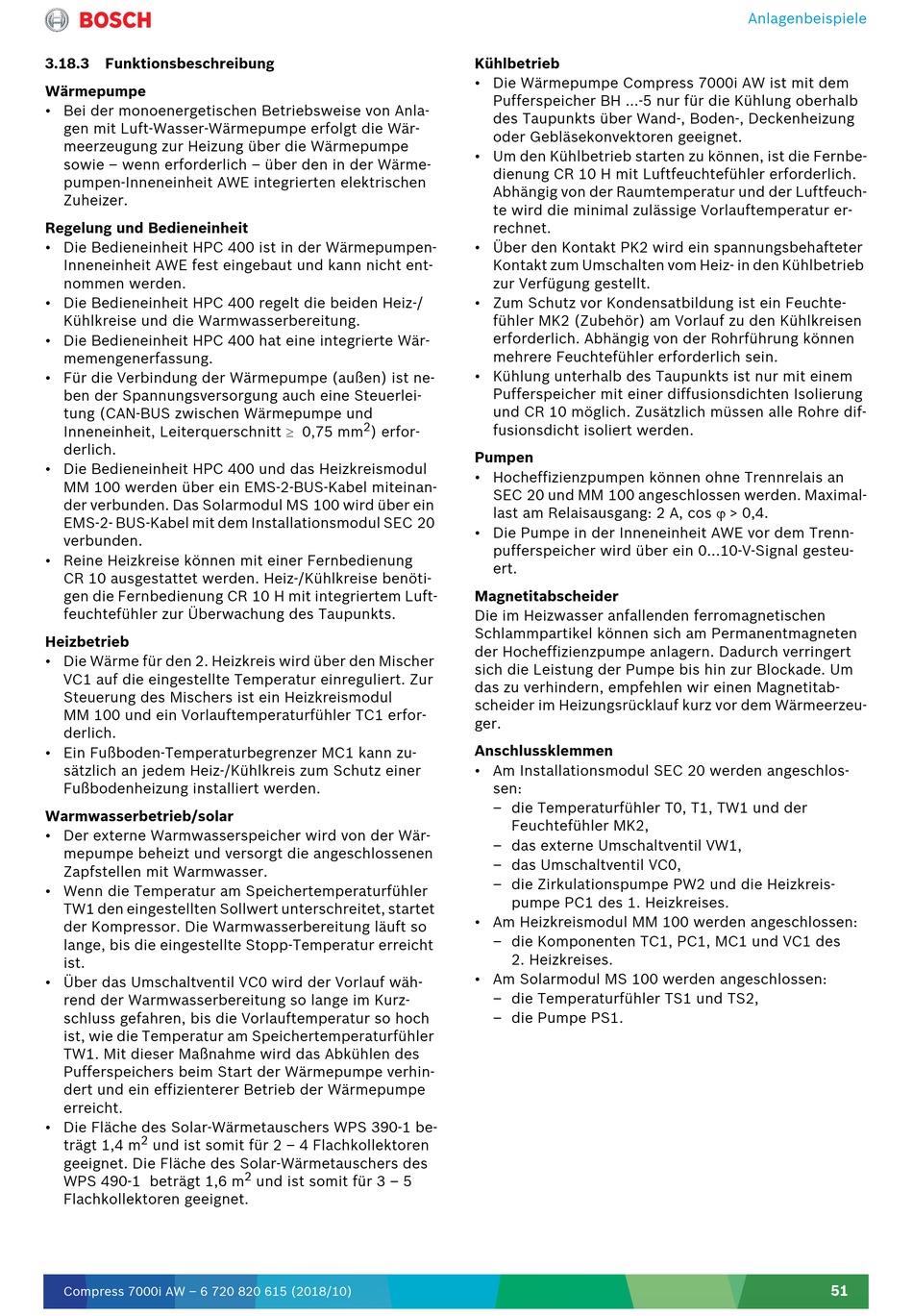

3.18.3 Funktionsbeschreibung
Wärmepumpe
• Bei der monoenergetischen Betriebsweise von Anla-
gen mit Luft-Wasser-Wärmepumpe erfolgt die Wär-
meerzeugung zur Heizung über die Wärmepumpe
sowie – wenn erforderlich – über den in der Wärme-
pumpen-Inneneinheit AWE integrierten elektrischen
Zuheizer.
Regelung und Bedieneinheit
• Die Bedieneinheit HPC 400 ist in der Wärmepumpen-
Inneneinheit AWE fest eingebaut und kann nicht ent-
nommen werden.
• Die Bedieneinheit HPC 400 regelt die beiden Heiz-/
Kühlkreise und die Warmwasserbereitung.
• Die Bedieneinheit HPC 400 hat eine integrierte Wär-
memengenerfassung.
• Für die Verbindung der Wärmepumpe (außen) ist ne-
ben der Spannungsversorgung auch eine Steuerlei-
tung (CAN-BUS zwischen Wärmepumpe und
Inneneinheit, Leiterquerschnitt  0,75 mm
derlich.
• Die Bedieneinheit HPC 400 und das Heizkreismodul
MM 100 werden über ein EMS-2-BUS-Kabel miteinan-
der verbunden. Das Solarmodul MS 100 wird über ein
EMS-2- BUS-Kabel mit dem Installationsmodul SEC 20
verbunden.
• Reine Heizkreise können mit einer Fernbedienung
CR 10 ausgestattet werden. Heiz-/Kühlkreise benöti-
gen die Fernbedienung CR 10 H mit integriertem Luft-
feuchtefühler zur Überwachung des Taupunkts.
Heizbetrieb
• Die Wärme für den 2. Heizkreis wird über den Mischer
VC1 auf die eingestellte Temperatur einreguliert. Zur
Steuerung des Mischers ist ein Heizkreismodul
MM 100 und ein Vorlauftemperaturfühler TC1 erfor-
derlich.
• Ein Fußboden-Temperaturbegrenzer MC1 kann zu-
sätzlich an jedem Heiz-/Kühlkreis zum Schutz einer
Fußbodenheizung installiert werden.
Warmwasserbetrieb/solar
• Der externe Warmwasserspeicher wird von der Wär-
mepumpe beheizt und versorgt die angeschlossenen
Zapfstellen mit Warmwasser.
• Wenn die Temperatur am Speichertemperaturfühler
TW1 den eingestellten Sollwert unterschreitet, startet
der Kompressor. Die Warmwasserbereitung läuft so
lange, bis die eingestellte Stopp-Temperatur erreicht
ist.
• Über das Umschaltventil VC0 wird der Vorlauf wäh-
rend der Warmwasserbereitung so lange im Kurz-
schluss gefahren, bis die Vorlauftemperatur so hoch
ist, wie die Temperatur am Speichertemperaturfühler
TW1. Mit dieser Maßnahme wird das Abkühlen des
Pufferspeichers beim Start der Wärmepumpe verhin-
dert und ein effizienterer Betrieb der Wärmepumpe
erreicht.
• Die Fläche des Solar-Wärmetauschers WPS 390-1 be-
2
trägt 1,4 m und ist somit für 2 – 4 Flachkollektoren
geeignet. Die Fläche des Solar-Wärmetauschers des
WPS 490-1 beträgt 1,6 m
Flachkollektoren geeignet.
Compress 7000i AW – 6 720 820 615 (2018/10)
2
) erfor-
2
und ist somit für 3 – 5
Kühlbetrieb
• Die Wärmepumpe Compress 7000i AW ist mit dem
Pufferspeicher BH ...-5 nur für die Kühlung oberhalb
des Taupunkts über Wand-, Boden-, Deckenheizung
oder Gebläsekonvektoren geeignet.
• Um den Kühlbetrieb starten zu können, ist die Fernbe-
dienung CR 10 H mit Luftfeuchtefühler erforderlich.
Abhängig von der Raumtemperatur und der Luftfeuch-
te wird die minimal zulässige Vorlauftemperatur er-
rechnet.
• Über den Kontakt PK2 wird ein spannungsbehafteter
Kontakt zum Umschalten vom Heiz- in den Kühlbetrieb
zur Verfügung gestellt.
• Zum Schutz vor Kondensatbildung ist ein Feuchte-
fühler MK2 (Zubehör) am Vorlauf zu den Kühlkreisen
erforderlich. Abhängig von der Rohrführung können
mehrere Feuchtefühler erforderlich sein.
• Kühlung unterhalb des Taupunkts ist nur mit einem
Pufferspeicher mit einer diffusionsdichten Isolierung
und CR 10 möglich. Zusätzlich müssen alle Rohre dif-
fusionsdicht isoliert werden.
Pumpen
• Hocheffizienzpumpen können ohne Trennrelais an
SEC 20 und MM 100 angeschlossen werden. Maximal-
last am Relaisausgang: 2 A, cos  > 0,4.
• Die Pumpe in der Inneneinheit AWE vor dem Trenn-
pufferspeicher wird über ein 0...10-V-Signal gesteu-
ert.
Magnetitabscheider
Die im Heizwasser anfallenden ferromagnetischen
Schlammpartikel können sich am Permanentmagneten
der Hocheffizienzpumpe anlagern. Dadurch verringert
sich die Leistung der Pumpe bis hin zur Blockade. Um
das zu verhindern, empfehlen wir einen Magnetitab-
scheider im Heizungsrücklauf kurz vor dem Wärmeerzeu-
ger.
Anschlussklemmen
• Am Installationsmodul SEC 20 werden angeschlos-
sen:
– die Temperaturfühler T0, T1, TW1 und der
Feuchtefühler MK2,
– das externe Umschaltventil VW1,
– das Umschaltventil VC0,
– die Zirkulationspumpe PW2 und die Heizkreis-
pumpe PC1 des 1. Heizkreises.
• Am Heizkreismodul MM 100 werden angeschlossen:
– die Komponenten TC1, PC1, MC1 und VC1 des
2. Heizkreises.
• Am Solarmodul MS 100 werden angeschlossen:
– die Temperaturfühler TS1 und TS2,
– die Pumpe PS1.
Anlagenbeispiele
