Elektrischer Anschluss
6.2.2 3-phasige Wärmepumpe CS7000iAW 13/17 OR-T und 3-phasiger integrierter elektrischer Zuheizer
1
16
17

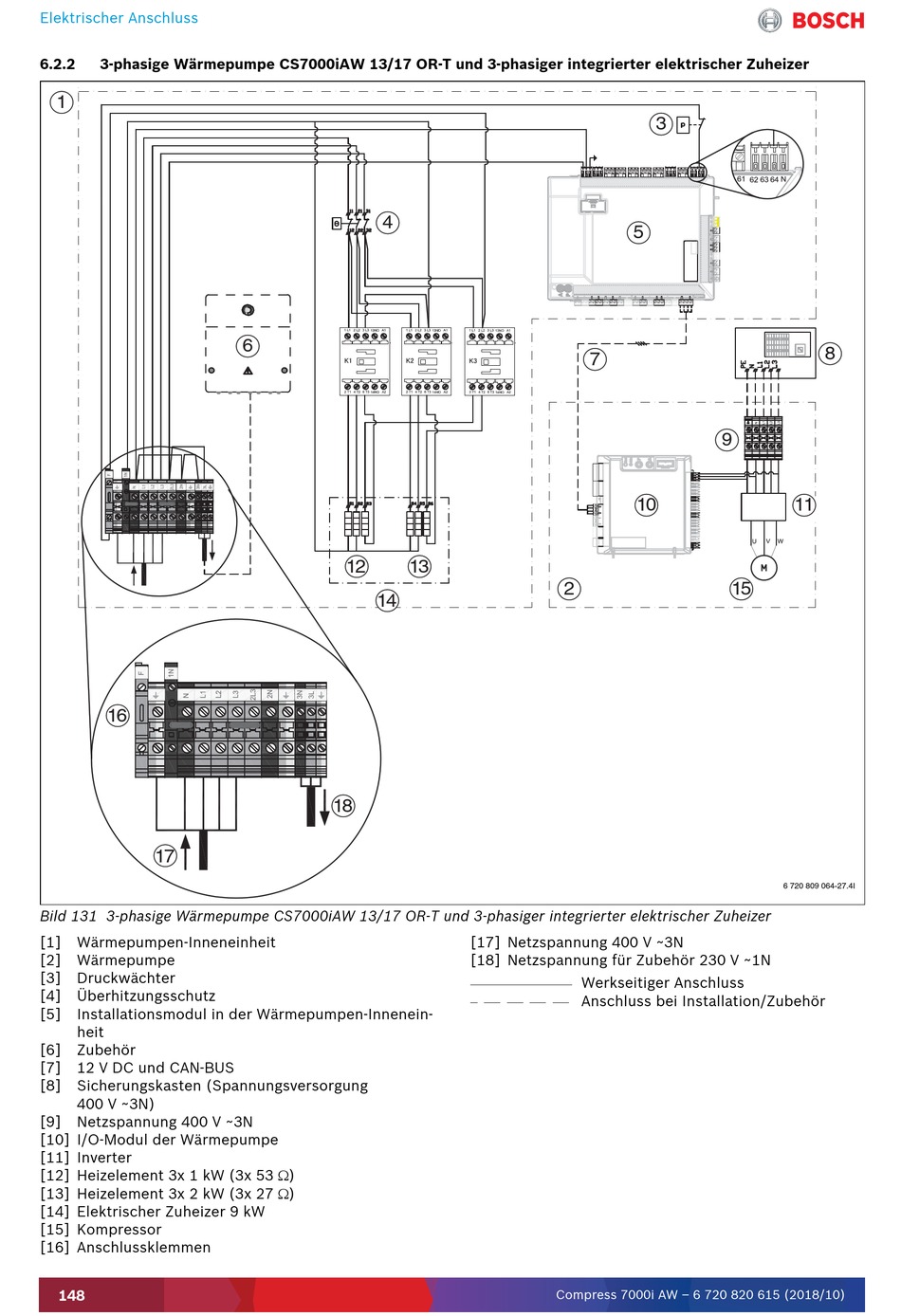

Bild 131 3-phasige Wärmepumpe CS7000iAW 13/17 OR-T und 3-phasiger integrierter elektrischer Zuheizer
[1] Wärmepumpen-Inneneinheit
[2] Wärmepumpe
[3] Druckwächter
[4] Überhitzungsschutz
[5] Installationsmodul in der Wärmepumpen-Innenein-
heit
[6] Zubehör
[7] 12 V DC und CAN-BUS
[8] Sicherungskasten (Spannungsversorgung
400 V ~3N)
[9] Netzspannung 400 V ~3N
[10] I/O-Modul der Wärmepumpe
[11] Inverter
[12] Heizelement 3x 1 kW (3x 53)
[13] Heizelement 3x 2 kW (3x 27)
[14] Elektrischer Zuheizer 9 kW
[15] Kompressor
[16] Anschlussklemmen
148
4
6
12 13
14
18
5
7
10
2
[17] Netzspannung 400 V ~3N
[18] Netzspannung für Zubehör 230 V ~1N
Werkseitiger Anschluss
Anschluss bei Installation/Zubehör
Compress 7000i AW – 6 720 820 615 (2018/10)
3
8
9
11
15
6 720 809 064-27.4I
