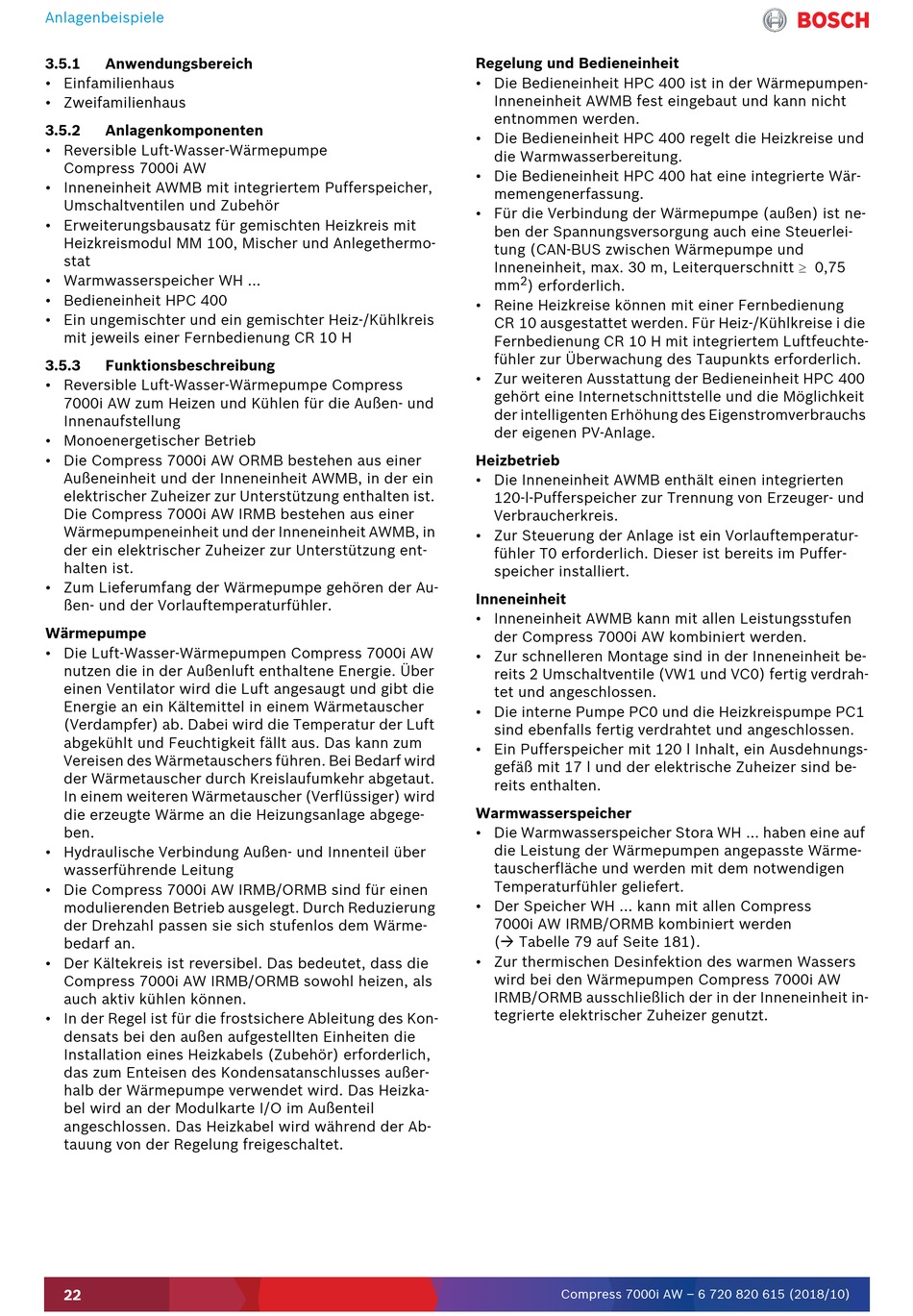

Bosch Compress 7000i AW Planungsunterlage Seite 22

Anlagenbeispiele
3.5.1 Anwendungsbereich
• Einfamilienhaus
• Zweifamilienhaus
3.5.2 Anlagenkomponenten
• Reversible Luft-Wasser-Wärmepumpe
Compress 7000i AW
• Inneneinheit AWMB mit integriertem Pufferspeicher,
Umschaltventilen und Zubehör
• Erweiterungsbausatz für gemischten Heizkreis mit
Heizkreismodul MM 100, Mischer und Anlegethermo-
stat
• Warmwasserspeicher WH ...
• Bedieneinheit HPC 400
• Ein ungemischter und ein gemischter Heiz-/Kühlkreis
mit jeweils einer Fernbedienung CR 10 H
3.5.3 Funktionsbeschreibung
• Reversible Luft-Wasser-Wärmepumpe Compress
7000i AW zum Heizen und Kühlen für die Außen- und
Innenaufstellung
• Monoenergetischer Betrieb
• Die Compress 7000i AW ORMB bestehen aus einer
Außeneinheit und der Inneneinheit AWMB, in der ein
elektrischer Zuheizer zur Unterstützung enthalten ist.
Die Compress 7000i AW IRMB bestehen aus einer
Wärmepumpeneinheit und der Inneneinheit AWMB, in
der ein elektrischer Zuheizer zur Unterstützung ent-
halten ist.
• Zum Lieferumfang der Wärmepumpe gehören der Au-
ßen- und der Vorlauftemperaturfühler.
Wärmepumpe
• Die Luft-Wasser-Wärmepumpen Compress 7000i AW
nutzen die in der Außenluft enthaltene Energie. Über
einen Ventilator wird die Luft angesaugt und gibt die
Energie an ein Kältemittel in einem Wärmetauscher
(Verdampfer) ab. Dabei wird die Temperatur der Luft
abgekühlt und Feuchtigkeit fällt aus. Das kann zum
Vereisen des Wärmetauschers führen. Bei Bedarf wird
der Wärmetauscher durch Kreislaufumkehr abgetaut.
In einem weiteren Wärmetauscher (Verflüssiger) wird
die erzeugte Wärme an die Heizungsanlage abgege-
ben.
• Hydraulische Verbindung Außen- und Innenteil über
wasserführende Leitung
• Die Compress 7000i AW IRMB/ORMB sind für einen
modulierenden Betrieb ausgelegt. Durch Reduzierung
der Drehzahl passen sie sich stufenlos dem Wärme-
bedarf an.
• Der Kältekreis ist reversibel. Das bedeutet, dass die
Compress 7000i AW IRMB/ORMB sowohl heizen, als
auch aktiv kühlen können.
• In der Regel ist für die frostsichere Ableitung des Kon-
densats bei den außen aufgestellten Einheiten die
Installation eines Heizkabels (Zubehör) erforderlich,
das zum Enteisen des Kondensatanschlusses außer-
halb der Wärmepumpe verwendet wird. Das Heizka-
bel wird an der Modulkarte I/O im Außenteil
angeschlossen. Das Heizkabel wird während der Ab-
tauung von der Regelung freigeschaltet.
22
Regelung und Bedieneinheit
• Die Bedieneinheit HPC 400 ist in der Wärmepumpen-
Inneneinheit AWMB fest eingebaut und kann nicht
entnommen werden.
• Die Bedieneinheit HPC 400 regelt die Heizkreise und
die Warmwasserbereitung.
• Die Bedieneinheit HPC 400 hat eine integrierte Wär-
memengenerfassung.
• Für die Verbindung der Wärmepumpe (außen) ist ne-
ben der Spannungsversorgung auch eine Steuerlei-
tung (CAN-BUS zwischen Wärmepumpe und
Inneneinheit, max. 30 m, Leiterquerschnitt  0,75
2
mm ) erforderlich.
• Reine Heizkreise können mit einer Fernbedienung
CR 10 ausgestattet werden. Für Heiz-/Kühlkreise i die
Fernbedienung CR 10 H mit integriertem Luftfeuchte-
fühler zur Überwachung des Taupunkts erforderlich.
• Zur weiteren Ausstattung der Bedieneinheit HPC 400
gehört eine Internetschnittstelle und die Möglichkeit
der intelligenten Erhöhung des Eigenstromverbrauchs
der eigenen PV-Anlage.
Heizbetrieb
• Die Inneneinheit AWMB enthält einen integrierten
120-l-Pufferspeicher zur Trennung von Erzeuger- und
Verbraucherkreis.
• Zur Steuerung der Anlage ist ein Vorlauftemperatur-
fühler T0 erforderlich. Dieser ist bereits im Puffer-
speicher installiert.
Inneneinheit
• Inneneinheit AWMB kann mit allen Leistungsstufen
der Compress 7000i AW kombiniert werden.
• Zur schnelleren Montage sind in der Inneneinheit be-
reits 2 Umschaltventile (VW1 und VC0) fertig verdrah-
tet und angeschlossen.
• Die interne Pumpe PC0 und die Heizkreispumpe PC1
sind ebenfalls fertig verdrahtet und angeschlossen.
• Ein Pufferspeicher mit 120 l Inhalt, ein Ausdehnungs-
gefäß mit 17 l und der elektrische Zuheizer sind be-
reits enthalten.
Warmwasserspeicher
• Die Warmwasserspeicher Stora WH ... haben eine auf
die Leistung der Wärmepumpen angepasste Wärme-
tauscherfläche und werden mit dem notwendigen
Temperaturfühler geliefert.
• Der Speicher WH ... kann mit allen Compress
7000i AW IRMB/ORMB kombiniert werden
( Tabelle 79 auf Seite 181).
• Zur thermischen Desinfektion des warmen Wassers
wird bei den Wärmepumpen Compress 7000i AW
IRMB/ORMB ausschließlich der in der Inneneinheit in-
tegrierte elektrischer Zuheizer genutzt.
