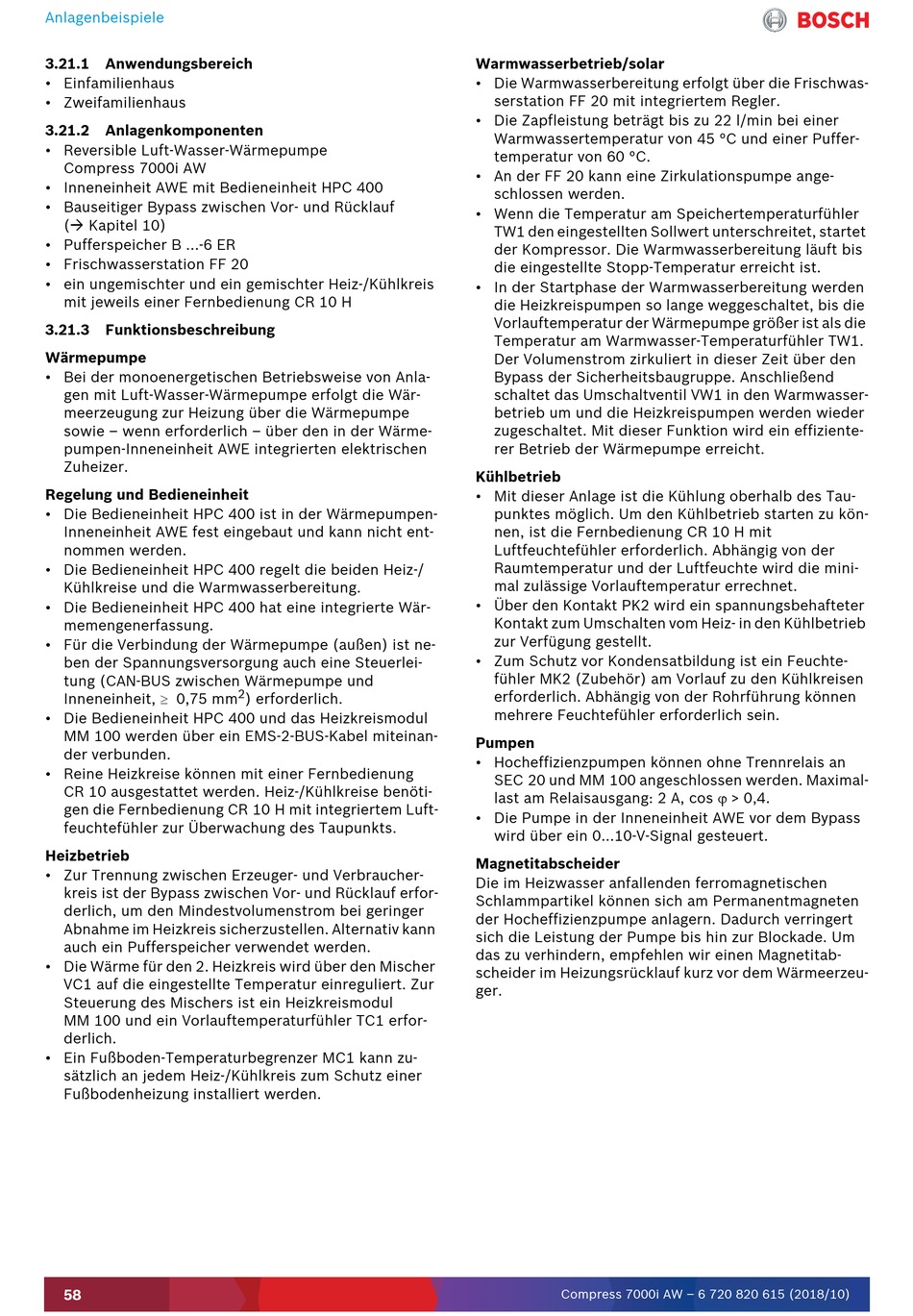

Bosch Compress 7000i AW Planungsunterlage Seite 58

Anlagenbeispiele
3.21.1 Anwendungsbereich
• Einfamilienhaus
• Zweifamilienhaus
3.21.2 Anlagenkomponenten
• Reversible Luft-Wasser-Wärmepumpe
Compress 7000i AW
• Inneneinheit AWE mit Bedieneinheit HPC 400
• Bauseitiger Bypass zwischen Vor- und Rücklauf
( Kapitel 10)
• Pufferspeicher B ...-6 ER
• Frischwasserstation FF 20
• ein ungemischter und ein gemischter Heiz-/Kühlkreis
mit jeweils einer Fernbedienung CR 10 H
3.21.3 Funktionsbeschreibung
Wärmepumpe
• Bei der monoenergetischen Betriebsweise von Anla-
gen mit Luft-Wasser-Wärmepumpe erfolgt die Wär-
meerzeugung zur Heizung über die Wärmepumpe
sowie – wenn erforderlich – über den in der Wärme-
pumpen-Inneneinheit AWE integrierten elektrischen
Zuheizer.
Regelung und Bedieneinheit
• Die Bedieneinheit HPC 400 ist in der Wärmepumpen-
Inneneinheit AWE fest eingebaut und kann nicht ent-
nommen werden.
• Die Bedieneinheit HPC 400 regelt die beiden Heiz-/
Kühlkreise und die Warmwasserbereitung.
• Die Bedieneinheit HPC 400 hat eine integrierte Wär-
memengenerfassung.
• Für die Verbindung der Wärmepumpe (außen) ist ne-
ben der Spannungsversorgung auch eine Steuerlei-
tung (CAN-BUS zwischen Wärmepumpe und
Inneneinheit,  0,75 mm
• Die Bedieneinheit HPC 400 und das Heizkreismodul
MM 100 werden über ein EMS-2-BUS-Kabel miteinan-
der verbunden.
• Reine Heizkreise können mit einer Fernbedienung
CR 10 ausgestattet werden. Heiz-/Kühlkreise benöti-
gen die Fernbedienung CR 10 H mit integriertem Luft-
feuchtefühler zur Überwachung des Taupunkts.
Heizbetrieb
• Zur Trennung zwischen Erzeuger- und Verbraucher-
kreis ist der Bypass zwischen Vor- und Rücklauf erfor-
derlich, um den Mindestvolumenstrom bei geringer
Abnahme im Heizkreis sicherzustellen. Alternativ kann
auch ein Pufferspeicher verwendet werden.
• Die Wärme für den 2. Heizkreis wird über den Mischer
VC1 auf die eingestellte Temperatur einreguliert. Zur
Steuerung des Mischers ist ein Heizkreismodul
MM 100 und ein Vorlauftemperaturfühler TC1 erfor-
derlich.
• Ein Fußboden-Temperaturbegrenzer MC1 kann zu-
sätzlich an jedem Heiz-/Kühlkreis zum Schutz einer
Fußbodenheizung installiert werden.
58
2
) erforderlich.
Warmwasserbetrieb/solar
• Die Warmwasserbereitung erfolgt über die Frischwas-
serstation FF 20 mit integriertem Regler.
• Die Zapfleistung beträgt bis zu 22 l/min bei einer
Warmwassertemperatur von 45 °C und einer Puffer-
temperatur von 60 °C.
• An der FF 20 kann eine Zirkulationspumpe ange-
schlossen werden.
• Wenn die Temperatur am Speichertemperaturfühler
TW1 den eingestellten Sollwert unterschreitet, startet
der Kompressor. Die Warmwasserbereitung läuft bis
die eingestellte Stopp-Temperatur erreicht ist.
• In der Startphase der Warmwasserbereitung werden
die Heizkreispumpen so lange weggeschaltet, bis die
Vorlauftemperatur der Wärmepumpe größer ist als die
Temperatur am Warmwasser-Temperaturfühler TW1.
Der Volumenstrom zirkuliert in dieser Zeit über den
Bypass der Sicherheitsbaugruppe. Anschließend
schaltet das Umschaltventil VW1 in den Warmwasser-
betrieb um und die Heizkreispumpen werden wieder
zugeschaltet. Mit dieser Funktion wird ein effiziente-
rer Betrieb der Wärmepumpe erreicht.
Kühlbetrieb
• Mit dieser Anlage ist die Kühlung oberhalb des Tau-
punktes möglich. Um den Kühlbetrieb starten zu kön-
nen, ist die Fernbedienung CR 10 H mit
Luftfeuchtefühler erforderlich. Abhängig von der
Raumtemperatur und der Luftfeuchte wird die mini-
mal zulässige Vorlauftemperatur errechnet.
• Über den Kontakt PK2 wird ein spannungsbehafteter
Kontakt zum Umschalten vom Heiz- in den Kühlbetrieb
zur Verfügung gestellt.
• Zum Schutz vor Kondensatbildung ist ein Feuchte-
fühler MK2 (Zubehör) am Vorlauf zu den Kühlkreisen
erforderlich. Abhängig von der Rohrführung können
mehrere Feuchtefühler erforderlich sein.
Pumpen
• Hocheffizienzpumpen können ohne Trennrelais an
SEC 20 und MM 100 angeschlossen werden. Maximal-
last am Relaisausgang: 2 A, cos  > 0,4.
• Die Pumpe in der Inneneinheit AWE vor dem Bypass
wird über ein 0...10-V-Signal gesteuert.
Magnetitabscheider
Die im Heizwasser anfallenden ferromagnetischen
Schlammpartikel können sich am Permanentmagneten
der Hocheffizienzpumpe anlagern. Dadurch verringert
sich die Leistung der Pumpe bis hin zur Blockade. Um
das zu verhindern, empfehlen wir einen Magnetitab-
scheider im Heizungsrücklauf kurz vor dem Wärmeerzeu-
ger.
