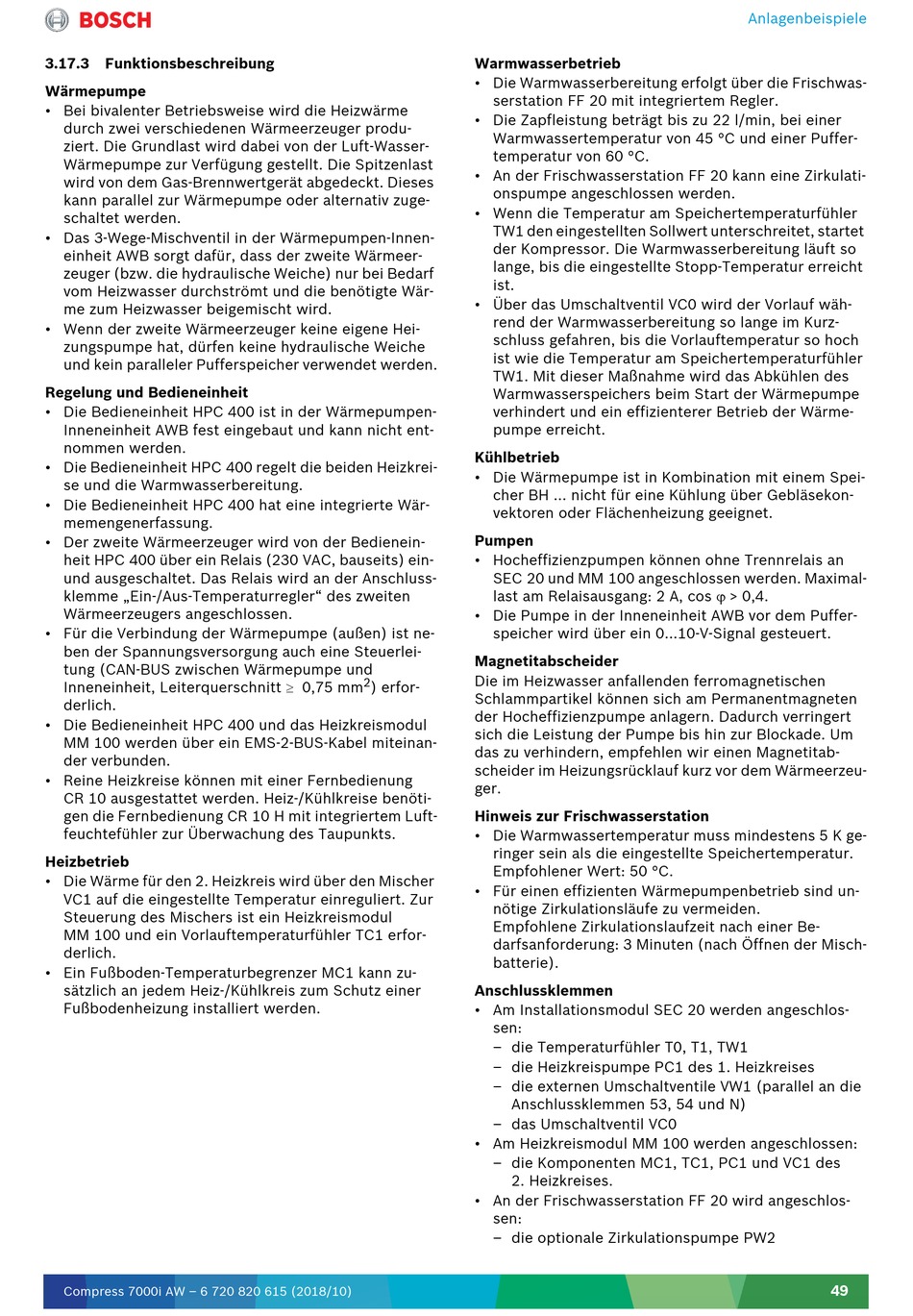

Bosch Compress 7000i AW Planungsunterlage Seite 49

3.17.3 Funktionsbeschreibung
Wärmepumpe
• Bei bivalenter Betriebsweise wird die Heizwärme
durch zwei verschiedenen Wärmeerzeuger produ-
ziert. Die Grundlast wird dabei von der Luft-Wasser-
Wärmepumpe zur Verfügung gestellt. Die Spitzenlast
wird von dem Gas-Brennwertgerät abgedeckt. Dieses
kann parallel zur Wärmepumpe oder alternativ zuge-
schaltet werden.
• Das 3-Wege-Mischventil in der Wärmepumpen-Innen-
einheit AWB sorgt dafür, dass der zweite Wärmeer-
zeuger (bzw. die hydraulische Weiche) nur bei Bedarf
vom Heizwasser durchströmt und die benötigte Wär-
me zum Heizwasser beigemischt wird.
• Wenn der zweite Wärmeerzeuger keine eigene Hei-
zungspumpe hat, dürfen keine hydraulische Weiche
und kein paralleler Pufferspeicher verwendet werden.
Regelung und Bedieneinheit
• Die Bedieneinheit HPC 400 ist in der Wärmepumpen-
Inneneinheit AWB fest eingebaut und kann nicht ent-
nommen werden.
• Die Bedieneinheit HPC 400 regelt die beiden Heizkrei-
se und die Warmwasserbereitung.
• Die Bedieneinheit HPC 400 hat eine integrierte Wär-
memengenerfassung.
• Der zweite Wärmeerzeuger wird von der Bedienein-
heit HPC 400 über ein Relais (230 VAC, bauseits) ein-
und ausgeschaltet. Das Relais wird an der Anschluss-
klemme „Ein-/Aus-Temperaturregler" des zweiten
Wärmeerzeugers angeschlossen.
• Für die Verbindung der Wärmepumpe (außen) ist ne-
ben der Spannungsversorgung auch eine Steuerlei-
tung (CAN-BUS zwischen Wärmepumpe und
Inneneinheit, Leiterquerschnitt  0,75 mm
derlich.
• Die Bedieneinheit HPC 400 und das Heizkreismodul
MM 100 werden über ein EMS-2-BUS-Kabel miteinan-
der verbunden.
• Reine Heizkreise können mit einer Fernbedienung
CR 10 ausgestattet werden. Heiz-/Kühlkreise benöti-
gen die Fernbedienung CR 10 H mit integriertem Luft-
feuchtefühler zur Überwachung des Taupunkts.
Heizbetrieb
• Die Wärme für den 2. Heizkreis wird über den Mischer
VC1 auf die eingestellte Temperatur einreguliert. Zur
Steuerung des Mischers ist ein Heizkreismodul
MM 100 und ein Vorlauftemperaturfühler TC1 erfor-
derlich.
• Ein Fußboden-Temperaturbegrenzer MC1 kann zu-
sätzlich an jedem Heiz-/Kühlkreis zum Schutz einer
Fußbodenheizung installiert werden.
Compress 7000i AW – 6 720 820 615 (2018/10)
Warmwasserbetrieb
• Die Warmwasserbereitung erfolgt über die Frischwas-
serstation FF 20 mit integriertem Regler.
• Die Zapfleistung beträgt bis zu 22 l/min, bei einer
Warmwassertemperatur von 45 °C und einer Puffer-
temperatur von 60 °C.
• An der Frischwasserstation FF 20 kann eine Zirkulati-
onspumpe angeschlossen werden.
• Wenn die Temperatur am Speichertemperaturfühler
TW1 den eingestellten Sollwert unterschreitet, startet
der Kompressor. Die Warmwasserbereitung läuft so
lange, bis die eingestellte Stopp-Temperatur erreicht
ist.
• Über das Umschaltventil VC0 wird der Vorlauf wäh-
rend der Warmwasserbereitung so lange im Kurz-
schluss gefahren, bis die Vorlauftemperatur so hoch
ist wie die Temperatur am Speichertemperaturfühler
TW1. Mit dieser Maßnahme wird das Abkühlen des
Warmwasserspeichers beim Start der Wärmepumpe
verhindert und ein effizienterer Betrieb der Wärme-
pumpe erreicht.
Kühlbetrieb
• Die Wärmepumpe ist in Kombination mit einem Spei-
cher BH ... nicht für eine Kühlung über Gebläsekon-
vektoren oder Flächenheizung geeignet.
Pumpen
• Hocheffizienzpumpen können ohne Trennrelais an
SEC 20 und MM 100 angeschlossen werden. Maximal-
last am Relaisausgang: 2 A, cos  > 0,4.
• Die Pumpe in der Inneneinheit AWB vor dem Puffer-
speicher wird über ein 0...10-V-Signal gesteuert.
Magnetitabscheider
Die im Heizwasser anfallenden ferromagnetischen
2
) erfor-
Schlammpartikel können sich am Permanentmagneten
der Hocheffizienzpumpe anlagern. Dadurch verringert
sich die Leistung der Pumpe bis hin zur Blockade. Um
das zu verhindern, empfehlen wir einen Magnetitab-
scheider im Heizungsrücklauf kurz vor dem Wärmeerzeu-
ger.
Hinweis zur Frischwasserstation
• Die Warmwassertemperatur muss mindestens 5 K ge-
ringer sein als die eingestellte Speichertemperatur.
Empfohlener Wert: 50 °C.
• Für einen effizienten Wärmepumpenbetrieb sind un-
nötige Zirkulationsläufe zu vermeiden.
Empfohlene Zirkulationslaufzeit nach einer Be-
darfsanforderung: 3 Minuten (nach Öffnen der Misch-
batterie).
Anschlussklemmen
• Am Installationsmodul SEC 20 werden angeschlos-
sen:
– die Temperaturfühler T0, T1, TW1
– die Heizkreispumpe PC1 des 1. Heizkreises
– die externen Umschaltventile VW1 (parallel an die
Anschlussklemmen 53, 54 und N)
– das Umschaltventil VC0
• Am Heizkreismodul MM 100 werden angeschlossen:
– die Komponenten MC1, TC1, PC1 und VC1 des
2. Heizkreises.
• An der Frischwasserstation FF 20 wird angeschlos-
sen:
– die optionale Zirkulationspumpe PW2
Anlagenbeispiele
