3.2 Compress 7000i AW, Inneneinheit AWM .., Pufferspeicher BH... und 2 gemischte Heiz-/Kühl-
kreise
T0
BH ...-5

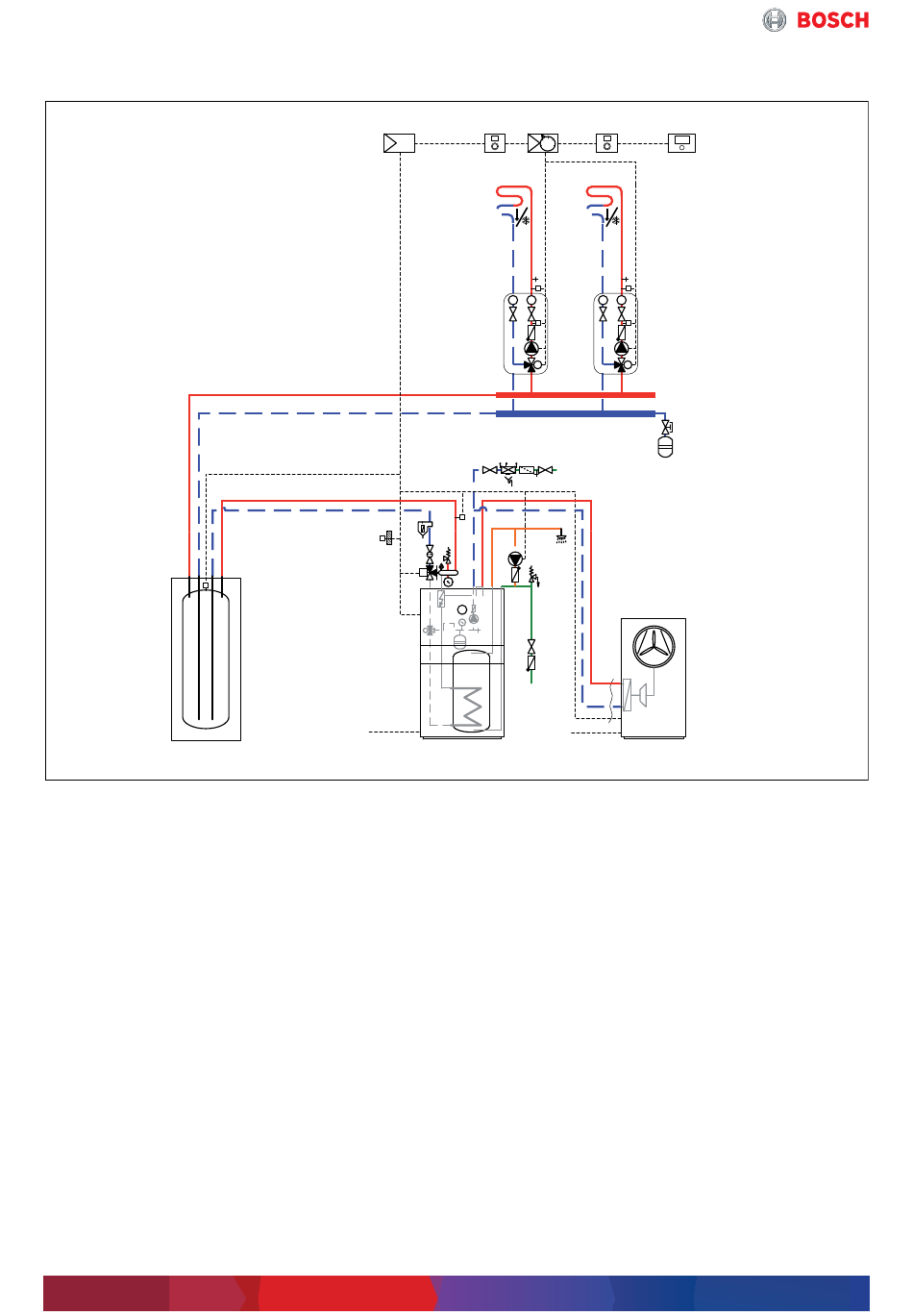

Bild 6 Anlagenschema mit Regelung (unverbindliche Prinzipdarstellung)
Position des Moduls:
[3] In der Station
[4] In der Station oder an der Wand
[5] An der Wand
AWM Inneneinheit
BH...-5 Pufferspeicher
CR 10 H Fernbedienung mit Luftfeuchtefühler
CS... Luft-Wasser-Wärmepumpe
HPC 400 Bedieneinheit
MC1/MC2 Temperaturbegrenzer
MK2 Feuchtefühler
MM 200 Modul für gemischte Heiz-/Kühlkreise
PC1/PC2 Pumpe Heiz-/Kühlkreis
PW2 Zirkulationspumpe
SEC 20 Installationsmodul Wärmepumpe
TC1/TC2 Mischertemperaturfühler
T1 Außentemperaturfühler
VC0 Umschaltventil
VC1/VC2 3-Wege-Mischer
14
SEC 20 CR 10 H MM 200
3 5
1/2
T T
M
MK2
PW2
T1
M
VC0
400 V/ 230 V AC
AWM
3.2.1

Anwendungsbereich

• Einfamilienhaus
• Zweifamilienhaus
3.2.2 Anlagenkomponenten
• Reversible Luft-Wasser-Wärmepumpe
Compress 7000i AW
• Inneneinheit AWM mit Bedieneinheit HPC 400
• Bypass zwischen Vor- und Rücklauf über das
Ventil VC0

• Pufferspeicher BH 120...300-5

• 2 gemischte Heiz-/Kühlkreise mit jeweils einer Fern-
bedienung CR 10 H
CR 10 H HPC 400
4 5 3
MC1 MC2
T T
TC1 TC2
PC1 PC2
VC1 VC2
M
400 V/ 230 V AC
CS7000/7001iAW
