Anlagenbeispiele
3.3

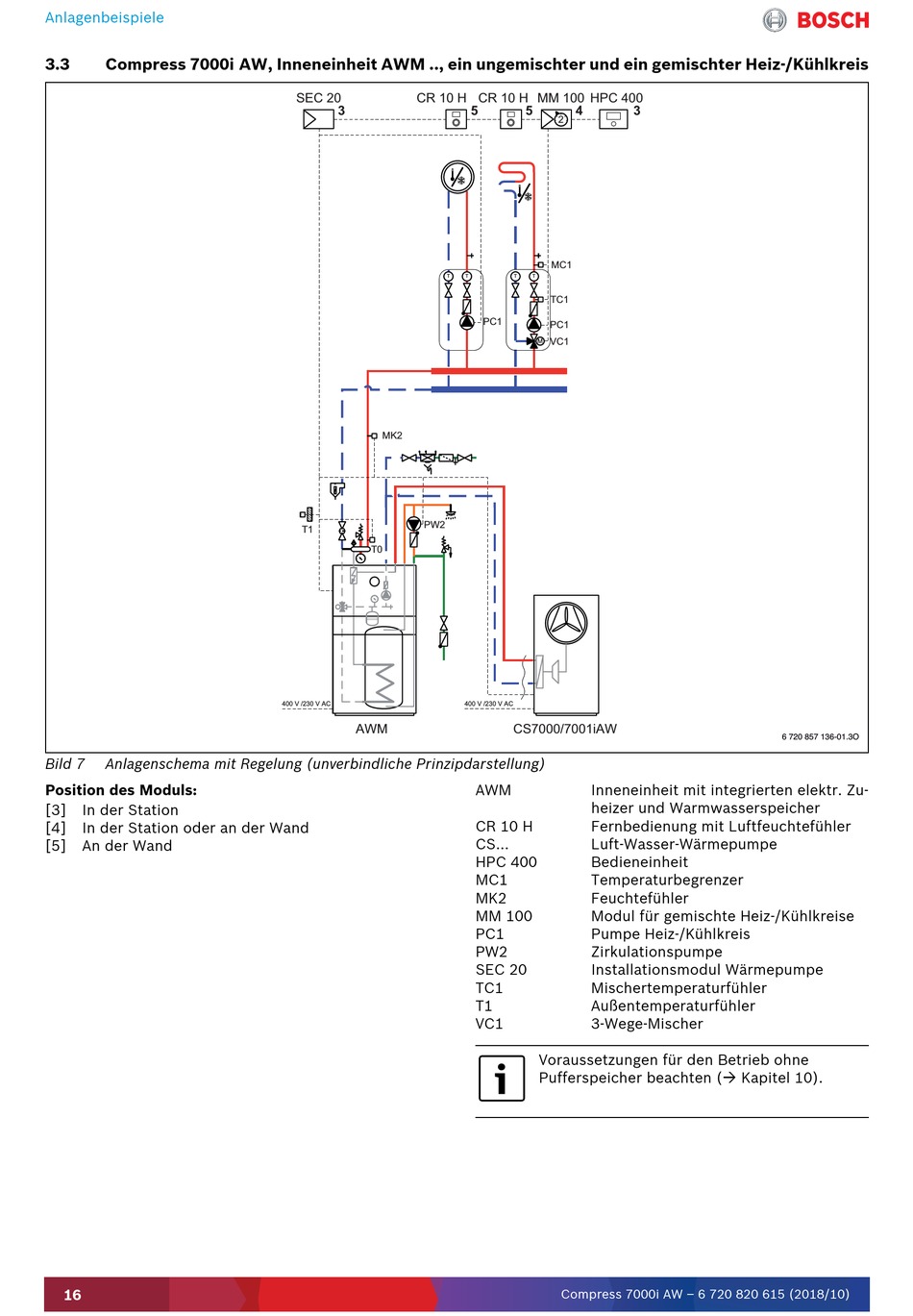

Compress 7000i AW, Inneneinheit AWM .., ein ungemischter und ein gemischter Heiz-/Kühlkreis
Bild 7
Anlagenschema mit Regelung (unverbindliche Prinzipdarstellung)
Position des Moduls:
[3]
In der Station
[4]
In der Station oder an der Wand
[5]
An der Wand
16
SEC 20
CR 10 H
3
T
MK2
PW2
T1
T0
400 V /230 V AC
AWM
CR 10 H
MM 100
HPC 400
5
5
4
3
2
MC1
T
T
T
TC1
PC1
PC1
VC1
M
400 V /230 V AC
CS7000/7001iAW
AWM
Inneneinheit mit integrierten elektr. Zu-
heizer und Warmwasserspeicher
CR 10 H
Fernbedienung mit Luftfeuchtefühler
CS...
Luft-Wasser-Wärmepumpe
HPC 400
Bedieneinheit
MC1
Temperaturbegrenzer
MK2
Feuchtefühler
MM 100
Modul für gemischte Heiz-/Kühlkreise
PC1
Pumpe Heiz-/Kühlkreis
PW2
Zirkulationspumpe
SEC 20
Installationsmodul Wärmepumpe
TC1
Mischertemperaturfühler
T1
Außentemperaturfühler
VC1
3-Wege-Mischer
Voraussetzungen für den Betrieb ohne
Pufferspeicher beachten ( Kapitel 10).
Compress 7000i AW – 6 720 820 615 (2018/10)
6 720 857 136-01.3O
