Bosch Compress 7000i AW Planungsunterlage Seite 105

5.1.3 Abmessungen und Anschlüsse der Wärmepumpeneinheiten CS7000iAW 7...17 IR
Abmessungen und Anschlüsse CS7000iAW 7/9 IR-S

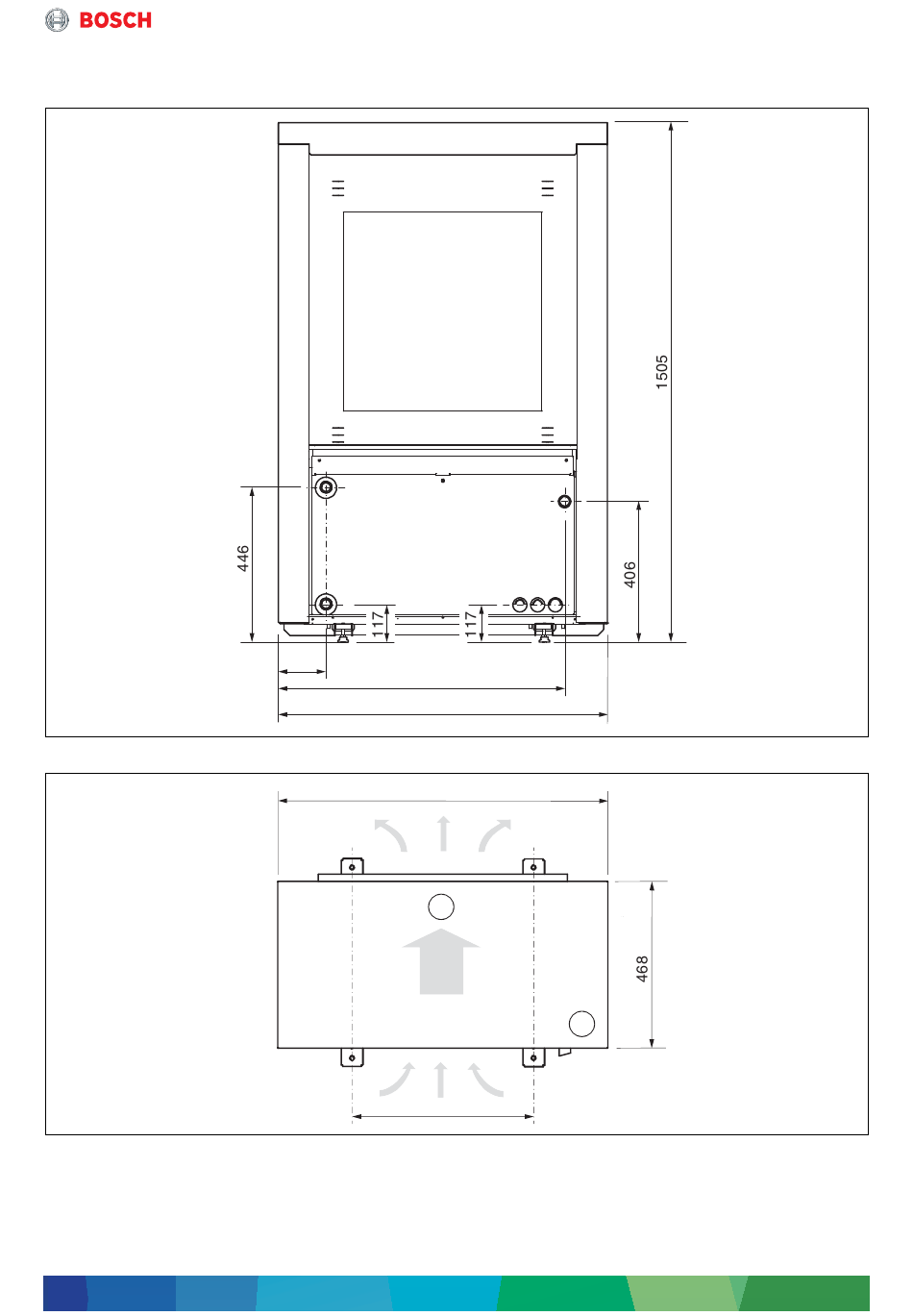

Bild 63 Abmessungen und Anschlüsse CS7000iAW 7/9 IR-S, Rückseite (Maße in mm)
Bild 64 Abmessungen CS7000iAW 7/9 IR-S, Draufsicht (Maße in mm)
[1] Gebläse
[2] Elektronisches Steuergerät
Compress 7000i AW – 6 720 820 615 (2018/10)
134
807
927
927
1
510
Komponenten der Wärmepumpenanlage
2
6 720 820 615-26.1T
6 720 820 615-27.1T
105
