Anlagenbeispiele
3.16
Compress 7000i AW, Inneneinheit AWE .., Pufferspeicher BH ... ERZ, Frischwasserstation FF 20
und ein gemischter Heizkreis
MS 100
3
9
FF 20

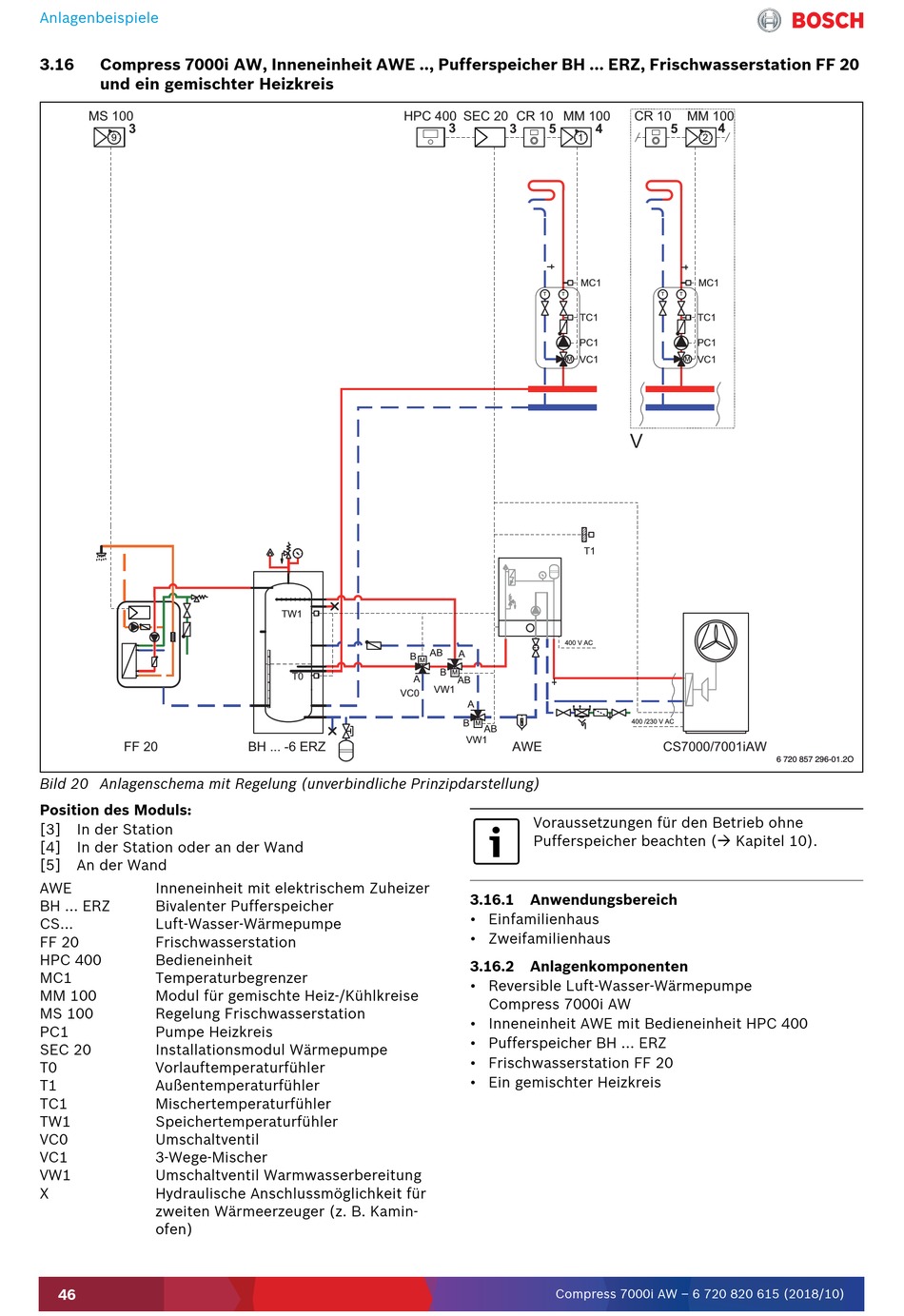

Bild 20 Anlagenschema mit Regelung (unverbindliche Prinzipdarstellung)
Position des Moduls:
[3]
In der Station
[4]
In der Station oder an der Wand
[5]
An der Wand
AWE
Inneneinheit mit elektrischem Zuheizer
BH ... ERZ
Bivalenter Pufferspeicher
CS...
Luft-Wasser-Wärmepumpe
FF 20
Frischwasserstation
HPC 400
Bedieneinheit
MC1
Temperaturbegrenzer
MM 100
Modul für gemischte Heiz-/Kühlkreise
MS 100
Regelung Frischwasserstation
PC1
Pumpe Heizkreis
SEC 20
Installationsmodul Wärmepumpe
T0
Vorlauftemperaturfühler
T1
Außentemperaturfühler
TC1
Mischertemperaturfühler
TW1
Speichertemperaturfühler
VC0
Umschaltventil
VC1
3-Wege-Mischer
VW1
Umschaltventil Warmwasserbereitung
X
Hydraulische Anschlussmöglichkeit für
zweiten Wärmeerzeuger (z. B. Kamin-
ofen)
46
HPC 400
TW1
B
M
T0
A
VC0
BH ... -6 ERZ
SEC 20
CR 10
MM 100
3
3
5
4
1
MC1
T
T
TC1
PC1
VC1
M
T1
400 V AC
AB
A
B
M
AB
VW1
A
B
M
AB
VW1
AWE
Voraussetzungen für den Betrieb ohne
Pufferspeicher beachten ( Kapitel 10).
3.16.1
Anwendungsbereich
• Einfamilienhaus
• Zweifamilienhaus
3.16.2
Anlagenkomponenten
• Reversible Luft-Wasser-Wärmepumpe
Compress 7000i AW
• Inneneinheit AWE mit Bedieneinheit HPC 400
• Pufferspeicher BH ... ERZ
• Frischwasserstation FF 20
• Ein gemischter Heizkreis
Compress 7000i AW – 6 720 820 615 (2018/10)
CR 10
MM 100
5
4
2
MC1
T
T
TC1
PC1
VC1
M
V
400 /230 V AC
CS7000/7001iAW
6 720 857 296-01.2O
