7 Funktionsmodule für die Erweiterung des Regelsystems
7.1

Heizkreismodul MM 100

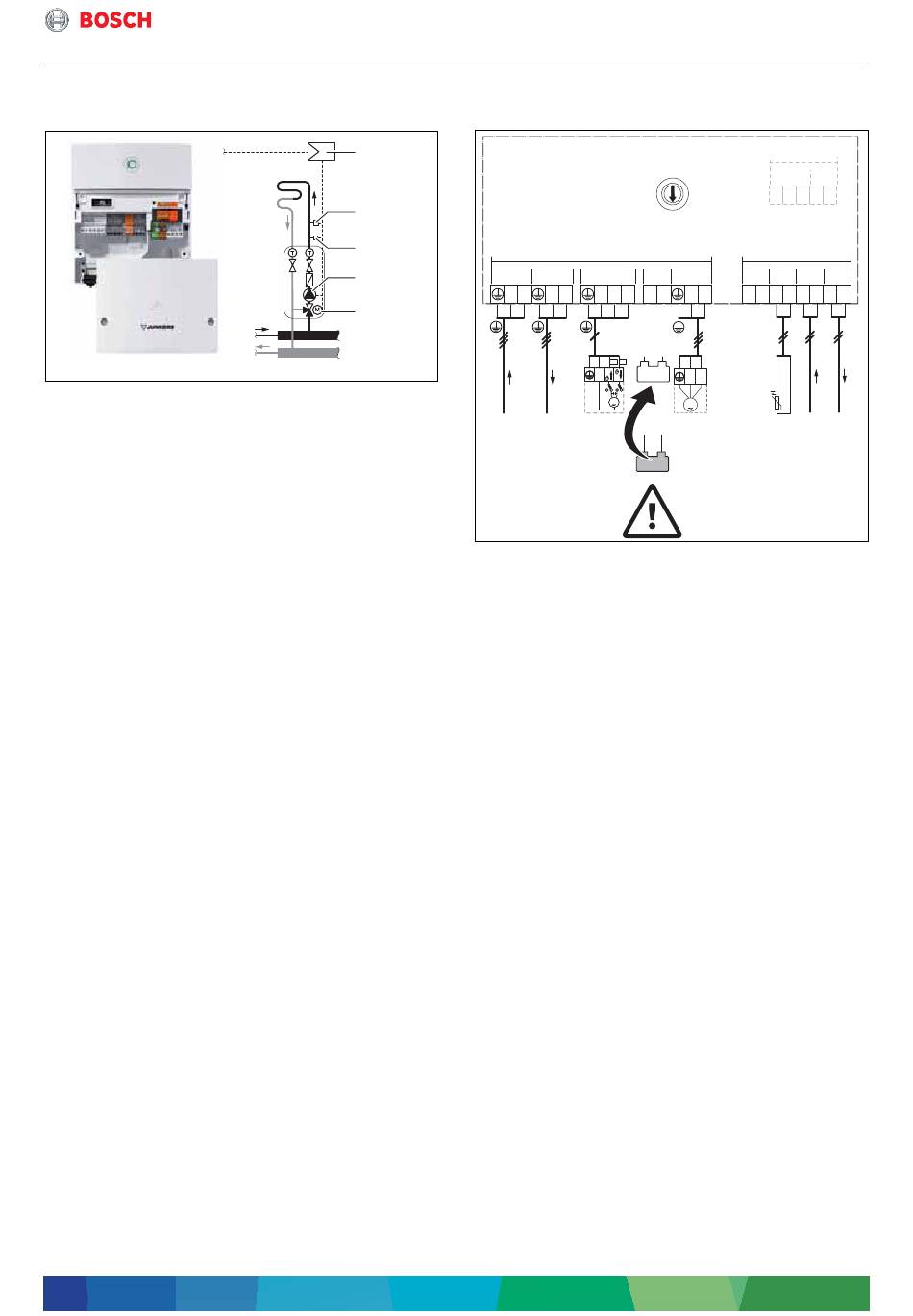

Bild 146 Heizkreismodul MM 100
MM 100 Heizkreismodul
MC1 Temperaturwächter Fußbodenheizung
TC1 Vorlauftemperaturfühler
PC1 Heizkreispumpe
VC1 Mischer
Verwendung
Das Heizkreismodul MM 100 kann verwendet werden für
einen gemischten Heizkreis oder einen gemischten
Heiz-/Kühlkreis mit Pumpe PC1, Mischer VC1, Vorlauf-
temperaturfühler TC1 und Temperaturwächter für Fuß-
bodenheizung MC1
Zur Taupunktüberwachung im Kühlkreis werden
Feuchtefühler MK2 auf der CU Leiterplatte angeschlos-
sen.
Eigenschaften und Funktionen
• Einfache Heizkreiskodierung.
• Geeignet für Hocheffizienzpumpen.
• Inbetriebnahme und Bedienung über Bedieneinheit
HPC 400.
• Kodierte und farblich gekennzeichnete Stecker.
• Geeignet für den Anschluss einer Hocheffizienzpumpe
(z. B. als Heizkreis-Schnellmontageset HSM).
• Betriebs- und Störungsanzeige über LED.
• Anschluss und Überwachungsmöglichkeit eines Tem-
peraturwächters für Fußboden-Heizkreis (Anlegether-
mostat, z. B. MC1).
• Anschluss eines Feuchtefühlers (MD1) für den Kühl-
kreis.
Montage
• Wandinstallation, Hutschieneninstallation oder zum
Einbau in der Wärmepumpen-Inneneinheiten AWE,
AWB, AWM, AWMS und AWMB.
Lieferumfang
• Heizkreismodul MM 100
• Vorlauftemperaturfühler gemischter Heizkreis TC1
• Installationsmaterial
• Technische Dokumentation
Compress 7000i AW – 6 720 820 615 (2018/10)
Funktionsmodule für die Erweiterung des Regelsystems
Anschlussplan
MM100
MC1
TC1
PC1
120/230VAC 120/230VAC
N L
VC1
N
6 720 811 619-04.2T
230 V AC
Bild 147 Anschlussplan des Heizkreismoduls MM 100
0...10
BUS
MC1
PC1
T0
TC1
VC1
230 V~ Netzspannung
MM100
4 5 6
3 7
2 8
1 9
10
0
120/230 V AC
VC1 MC1 PC1
N L N 43 44 15 16 N 63
L N L N N
4
43 44
N N
N L
M M
M
230 V AC VC1 PC1
Adress-Codierschalter
Stellung 0 – Auslieferungszustand (keine
Funktion)
Stellung 1...4 – Heizkreis 1...4
Stellung 5...10 – keine Funktion
BUS-System EMS 2
Anschluss Temperaturwächter Fußboden-Heiz-
kreis
Anschluss Heizungspumpe (Hocheffizienzpum-
pe zulässig, maximale Stromspitze beachten)
Nicht belegt (wird an der Wärmepumpe ange-
schlossen)
Anschluss Mischertemperaturfühler
Anschluss Stellmotor 3-Wege-Mischer
(Anschlussklemme 43: Mischer auf/mehr Wär-
mezufuhr zum Schwimmbad)
Anschlussklemme 44: Mischer zu/weniger Wär-
mezufuhr zum Schwimmbad)
24V
OC1 MD1
1 2 3 1 2
24V
T0 TC1 BUS BUS
1 2 1 2 1 2 1 2
L
TC1 BUS BUS
6 720 811 619-05.2T
163
