Anlagenbeispiele
3.12
Compress 7000i AW, Inneneinheit AWB .., Gas-Brennwertgerät, Warmwasserspeicher WH ...,
ein ungemischter und ein gemischter Heiz-/Kühlkreis
PW2
TW1
WH ...

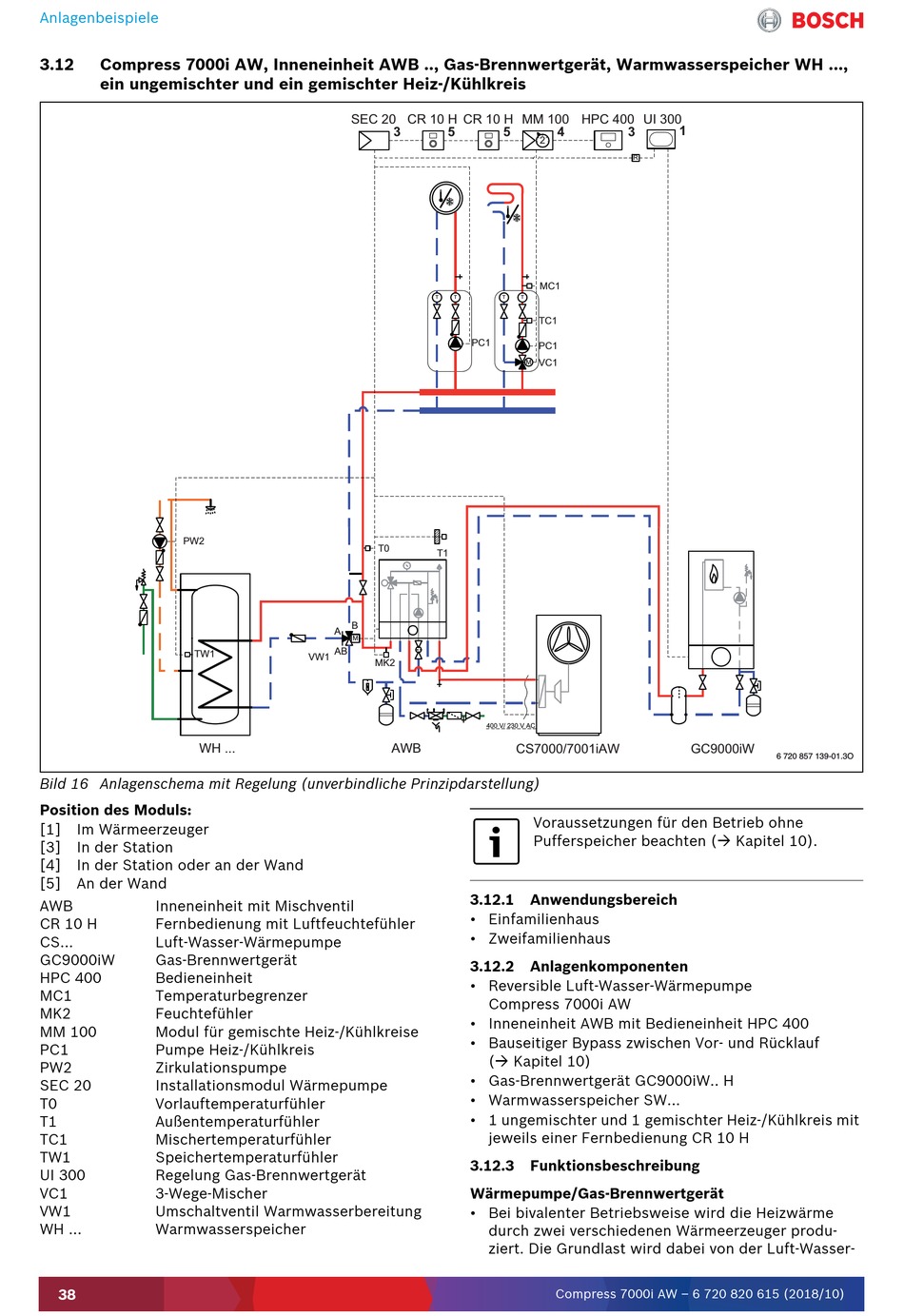

Bild 16 Anlagenschema mit Regelung (unverbindliche Prinzipdarstellung)
Position des Moduls:
[1]
Im Wärmeerzeuger
[3]
In der Station
[4]
In der Station oder an der Wand
[5]
An der Wand
AWB
Inneneinheit mit Mischventil
CR 10 H
Fernbedienung mit Luftfeuchtefühler
CS...
Luft-Wasser-Wärmepumpe
GC9000iW
Gas-Brennwertgerät
HPC 400
Bedieneinheit
MC1
Temperaturbegrenzer
MK2
Feuchtefühler
MM 100
Modul für gemischte Heiz-/Kühlkreise
PC1
Pumpe Heiz-/Kühlkreis
PW2
Zirkulationspumpe
SEC 20
Installationsmodul Wärmepumpe
T0
Vorlauftemperaturfühler
T1
Außentemperaturfühler
TC1
Mischertemperaturfühler
TW1
Speichertemperaturfühler
UI 300
Regelung Gas-Brennwertgerät
VC1
3-Wege-Mischer
VW1
Umschaltventil Warmwasserbereitung
WH ...
Warmwasserspeicher
38
SEC 20
CR 10 H
CR 10 H
3
5
T
T
PC1
T0
T1
B
A
M
AB
VW1
MK2
AWB
3.12.1
• Einfamilienhaus
• Zweifamilienhaus
3.12.2
• Reversible Luft-Wasser-Wärmepumpe
• Inneneinheit AWB mit Bedieneinheit HPC 400
• Bauseitiger Bypass zwischen Vor- und Rücklauf
• Gas-Brennwertgerät GC9000iW.. H
• Warmwasserspeicher SW...
• 1 ungemischter und 1 gemischter Heiz-/Kühlkreis mit
3.12.3
Wärmepumpe/Gas-Brennwertgerät
• Bei bivalenter Betriebsweise wird die Heizwärme
MM 100
HPC 400
UI 300
5
4
3
2
R
MC1
T
T
TC1
PC1
VC1
M
400 V/ 230 V AC
CS7000/7001iAW
Voraussetzungen für den Betrieb ohne
Pufferspeicher beachten ( Kapitel 10).
Anwendungsbereich
Anlagenkomponenten
Compress 7000i AW
( Kapitel 10)
jeweils einer Fernbedienung CR 10 H
Funktionsbeschreibung
durch zwei verschiedenen Wärmeerzeuger produ-
ziert. Die Grundlast wird dabei von der Luft-Wasser-
Compress 7000i AW – 6 720 820 615 (2018/10)
1
GC9000iW
6 720 857 139-01.3O
