3.21 Compress 7000i AW, Inneneinheit AWE .., Pufferspeicher B ...-6 ER, Frischwasserstation FF 20,
ein ungemischter und ein gemischter Heiz-/Kühlkreis
MS 100
3
9
PW2
FF 20

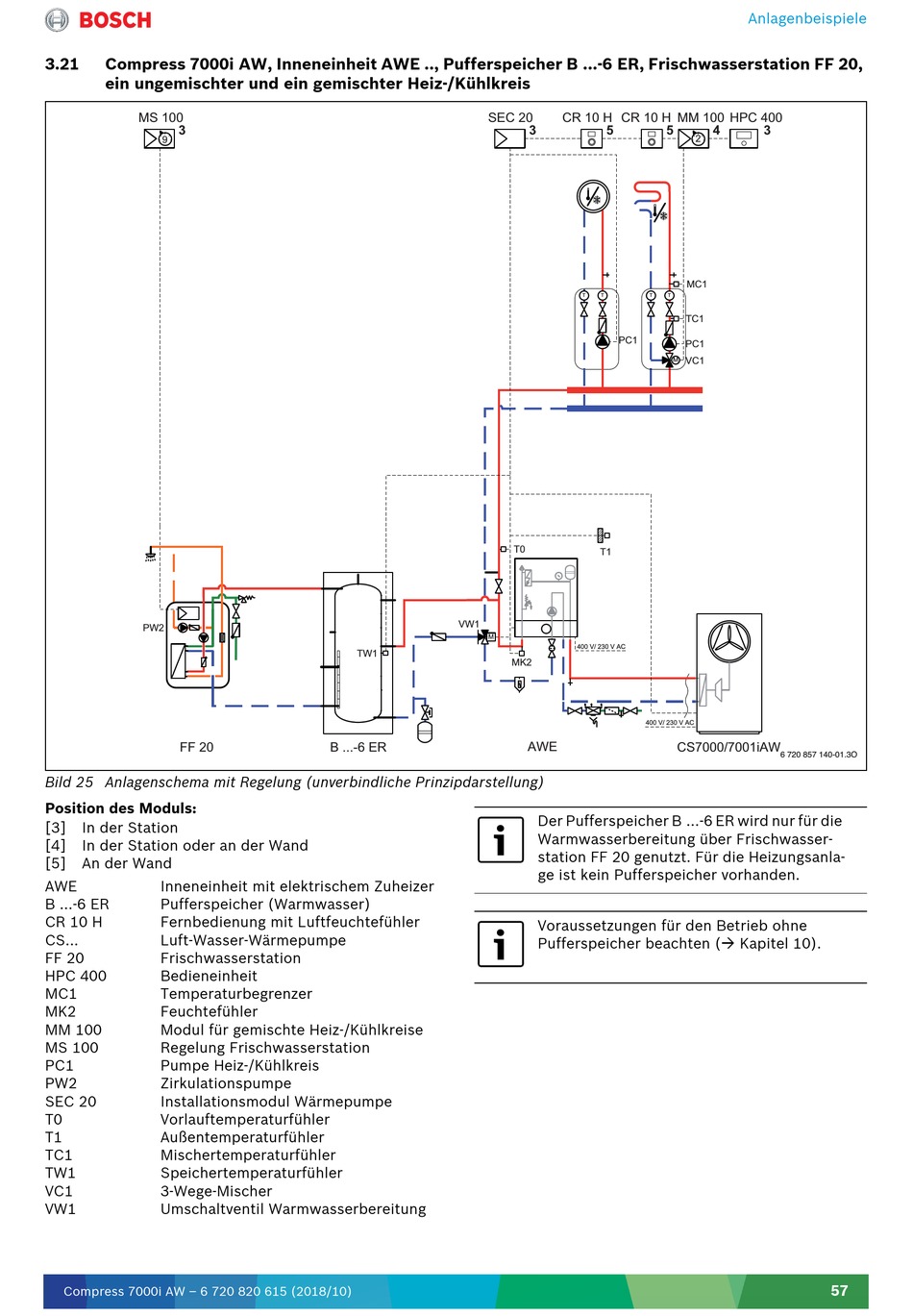

Bild 25 Anlagenschema mit Regelung (unverbindliche Prinzipdarstellung)
Position des Moduls:
[3] In der Station
[4] In der Station oder an der Wand
[5] An der Wand
AWE Inneneinheit mit elektrischem Zuheizer
B ...-6 ER Pufferspeicher (Warmwasser)
CR 10 H Fernbedienung mit Luftfeuchtefühler
CS... Luft-Wasser-Wärmepumpe
FF 20 Frischwasserstation
HPC 400 Bedieneinheit
MC1 Temperaturbegrenzer
MK2 Feuchtefühler
MM 100 Modul für gemischte Heiz-/Kühlkreise
MS 100 Regelung Frischwasserstation
PC1 Pumpe Heiz-/Kühlkreis
PW2 Zirkulationspumpe
SEC 20 Installationsmodul Wärmepumpe
T0 Vorlauftemperaturfühler
T1 Außentemperaturfühler
TC1 Mischertemperaturfühler
TW1 Speichertemperaturfühler
VC1 3-Wege-Mischer
VW1 Umschaltventil Warmwasserbereitung
Compress 7000i AW – 6 720 820 615 (2018/10)
SEC 20
VW1
M
TW1
B ...-6 ER
CR 10 H CR 10 H MM 100
3 5 5
T T T T
PC1
M
T0
T1
400 V/ 230 V AC
MK2
400 V/ 230 V AC
AWE CS7000/7001iAW
Der Pufferspeicher B ...-6 ER wird nur für die
Warmwasserbereitung über Frischwasser-
station FF 20 genutzt. Für die Heizungsanla-
ge ist kein Pufferspeicher vorhanden.
Voraussetzungen für den Betrieb ohne
Pufferspeicher beachten ( Kapitel 10).
Anlagenbeispiele
HPC 400
4 3
2
MC1
TC1
PC1
VC1
6 720 857 140-01.3O
