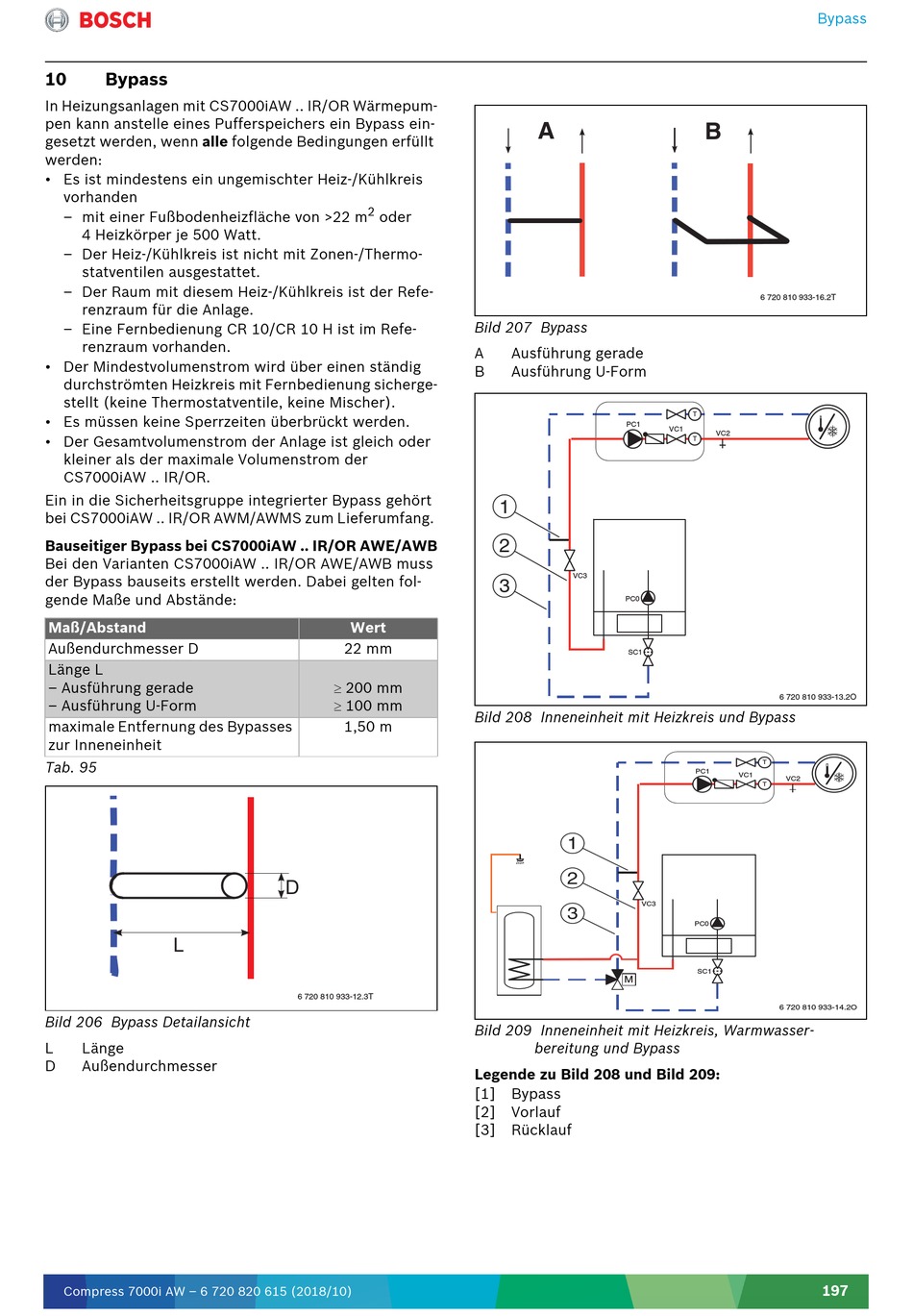

Bypass

In Heizungsanlagen mit CS7000iAW .. IR/OR Wärmepum-
pen kann anstelle eines Pufferspeichers ein Bypass ein-
gesetzt werden, wenn alle folgende Bedingungen erfüllt
werden:
• Es ist mindestens ein ungemischter Heiz-/Kühlkreis
vorhanden
– mit einer Fußbodenheizfläche von >22 m
4 Heizkörper je 500 Watt.
– Der Heiz-/Kühlkreis ist nicht mit Zonen-/Thermo-
statventilen ausgestattet.
– Der Raum mit diesem Heiz-/Kühlkreis ist der Refe-
renzraum für die Anlage.
– Eine Fernbedienung CR 10/CR 10 H ist im Refe-
renzraum vorhanden.
• Der Mindestvolumenstrom wird über einen ständig
durchströmten Heizkreis mit Fernbedienung sicherge-
stellt (keine Thermostatventile, keine Mischer).
• Es müssen keine Sperrzeiten überbrückt werden.
• Der Gesamtvolumenstrom der Anlage ist gleich oder
kleiner als der maximale Volumenstrom der
CS7000iAW .. IR/OR.
Ein in die Sicherheitsgruppe integrierter Bypass gehört
bei CS7000iAW .. IR/OR AWM/AWMS zum Lieferumfang.
Bauseitiger Bypass bei CS7000iAW .. IR/OR AWE/AWB
Bei den Varianten CS7000iAW .. IR/OR AWE/AWB muss
der Bypass bauseits erstellt werden. Dabei gelten fol-
gende Maße und Abstände:
Maß/Abstand
Außendurchmesser D
Länge L
– Ausführung gerade
– Ausführung U-Form
maximale Entfernung des Bypasses
zur Inneneinheit
Tab. 95
L
Bild 206 Bypass Detailansicht
L Länge
D Außendurchmesser
Compress 7000i AW – 6 720 820 615 (2018/10)
2
oder
Wert
22 mm
200 mm
100 mm
1,50 m
D
6 720 810 933-12.3T
A
Bild 207 Bypass
A Ausführung gerade
B Ausführung U-Form
PC1
1
2
VC3
3
PC0
SC1
Bild 208 Inneneinheit mit Heizkreis und Bypass
1
2
VC3
3
M
Bild 209 Inneneinheit mit Heizkreis, Warmwasser-
bereitung und Bypass
Legende zu Bild 208 und Bild 209:
[1] Bypass
[2] Vorlauf
[3] Rücklauf
Bypass
B
6 720 810 933-16.2T
T
VC1
VC2
T
6 720 810 933-13.2O
T
PC1
VC1
VC2
T
PC0
SC1
6 720 810 933-14.2O
