Pufferspeicher
H [mbar]
600
500
400
300
200
100
0
15 20 25
Bild 201 Restförderdruck Primärseite
H [mbar]
1000
800
600
400
200
0
15 20 25
Bild 202 Druckverlust Sekundärseite
194
30 35 40
V [l/min]
6 720 818 101-38.1T
30 35 40 45
V [l/min]
6 720 818 101-39.1T
Temperaturverhalten der Frischwasserstation

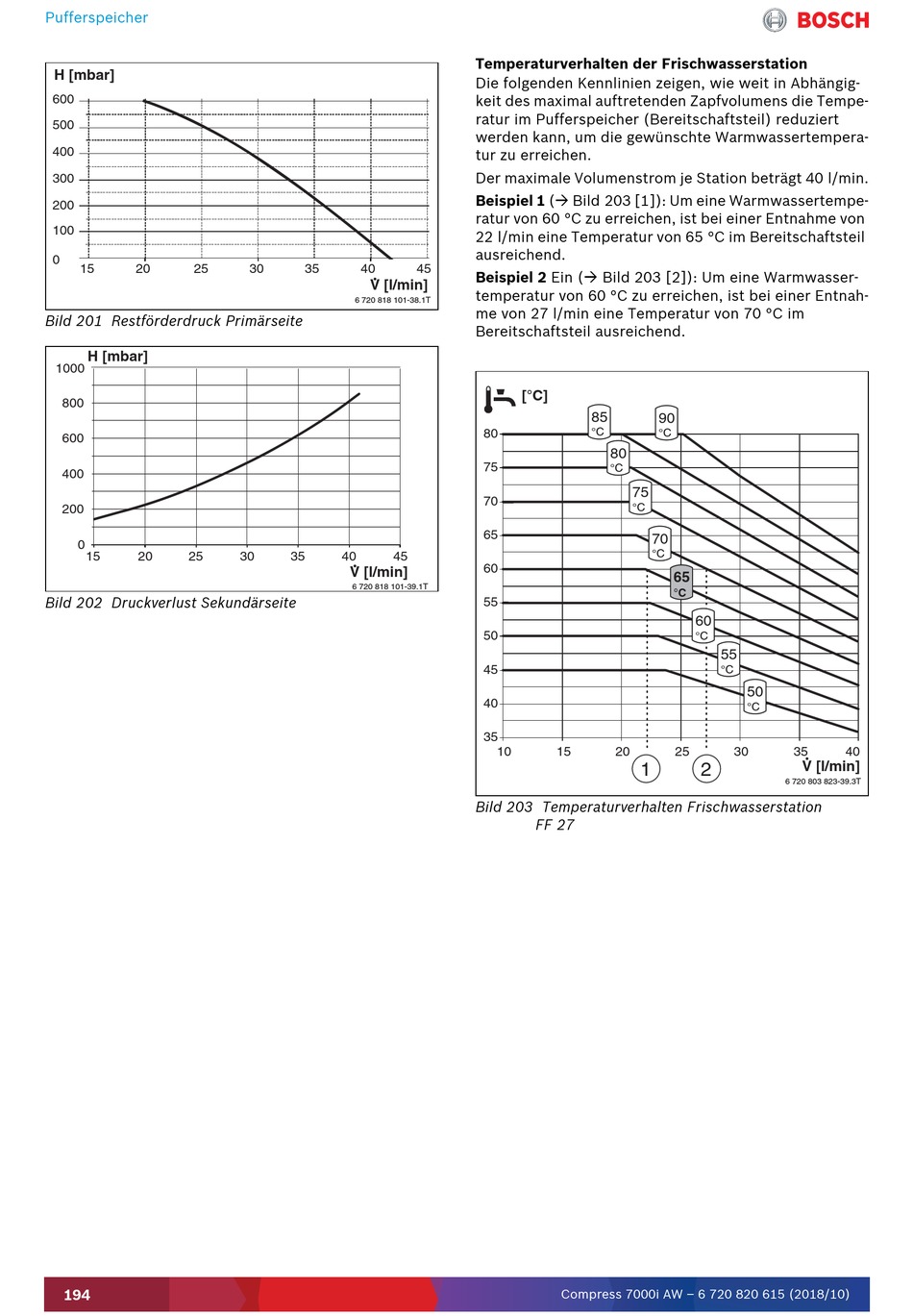

Die folgenden Kennlinien zeigen, wie weit in Abhängig-
keit des maximal auftretenden Zapfvolumens die Tempe-
ratur im Pufferspeicher (Bereitschaftsteil) reduziert
werden kann, um die gewünschte Warmwassertempera-
tur zu erreichen.
Der maximale Volumenstrom je Station beträgt 40 l/min.
Beispiel 1 ( Bild 203 [1]): Um eine Warmwassertempe-
ratur von 60 °C zu erreichen, ist bei einer Entnahme von
22 l/min eine Temperatur von 65 °C im Bereitschaftsteil
ausreichend.
45
Beispiel 2 Ein ( Bild 203 [2]): Um eine Warmwasser-
temperatur von 60 °C zu erreichen, ist bei einer Entnah-
me von 27 l/min eine Temperatur von 70 °C im
Bereitschaftsteil ausreichend.
[°C]
80
75
70
65
60
55
50
45
40
35
10 15
Bild 203 Temperaturverhalten Frischwasserstation
FF 27
