Folgende Abstände müssen berücksichtigt werden, da-
mit die Montage des Installationspaketes INPA und der
Abdeckhaube für das INPA problemlos möglich sind.
1
5
6

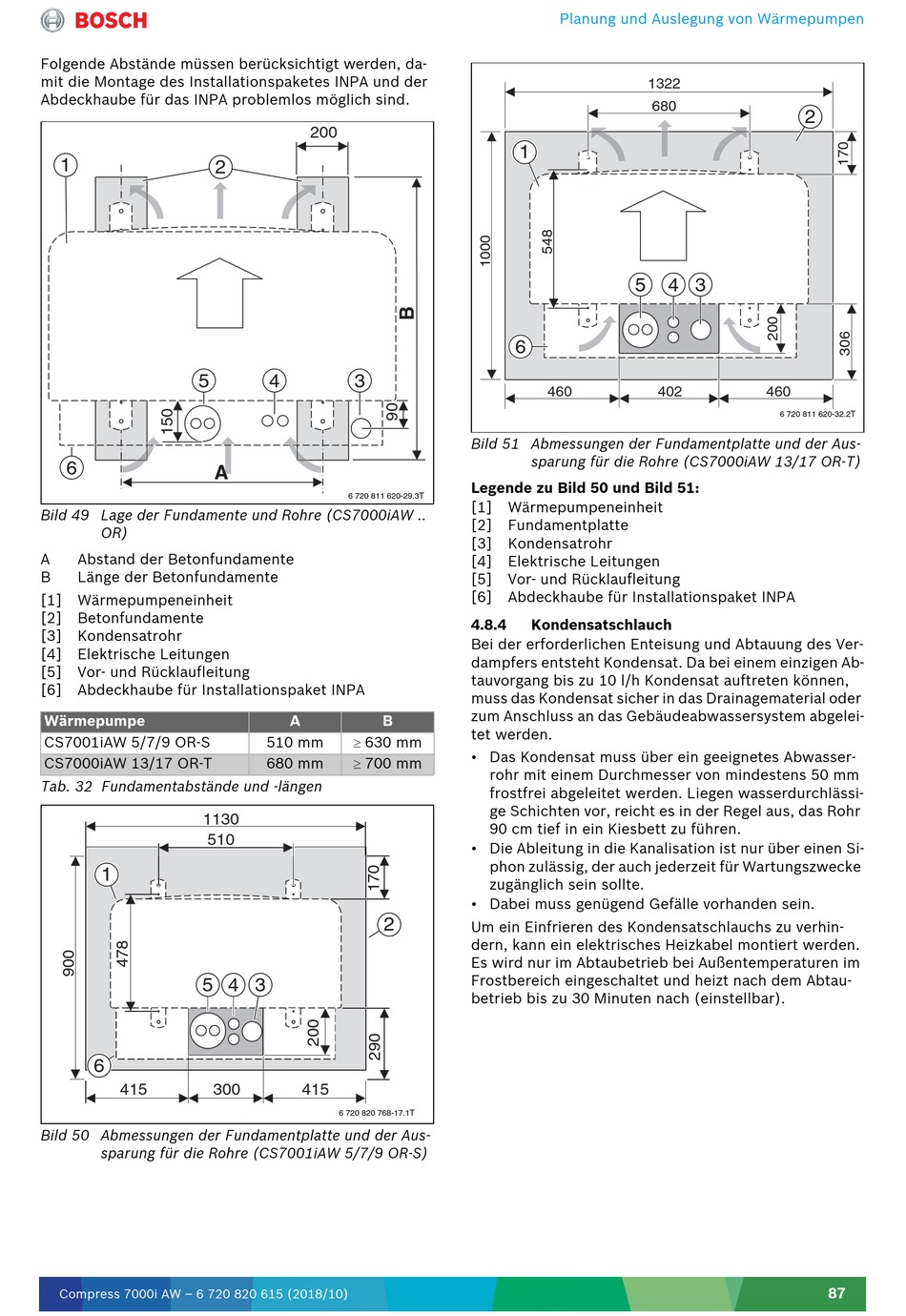

Bild 49 Lage der Fundamente und Rohre (CS7000iAW ..
OR)
A Abstand der Betonfundamente
B Länge der Betonfundamente
[1] Wärmepumpeneinheit
[2] Betonfundamente
[3] Kondensatrohr
[4] Elektrische Leitungen
[5] Vor- und Rücklaufleitung
[6] Abdeckhaube für Installationspaket INPA
Wärmepumpe
CS7001iAW 5/7/9 OR-S
CS7000iAW 13/17 OR-T
Tab. 32 Fundamentabstände und -längen
1130
510
1
5
6
415 300
Bild 50 Abmessungen der Fundamentplatte und der Aus-
sparung für die Rohre (CS7001iAW 5/7/9 OR-S)
Compress 7000i AW – 6 720 820 615 (2018/10)
200
2
4 3
A
6 720 811 620-29.3T
A B
630 mm
510 mm
700 mm
680 mm
2
4 3
415
6 720 820 768-17.1T
Planung und Auslegung von Wärmepumpen
1
5
6
460
Bild 51 Abmessungen der Fundamentplatte und der Aus-
sparung für die Rohre (CS7000iAW 13/17 OR-T)
Legende zu Bild 50 und Bild 51:
[1] Wärmepumpeneinheit
[2] Fundamentplatte
[3] Kondensatrohr
[4] Elektrische Leitungen
[5] Vor- und Rücklaufleitung
[6] Abdeckhaube für Installationspaket INPA
4.8.4 Kondensatschlauch
Bei der erforderlichen Enteisung und Abtauung des Ver-
dampfers entsteht Kondensat. Da bei einem einzigen Ab-
tauvorgang bis zu 10 l/h Kondensat auftreten können,
muss das Kondensat sicher in das Drainagematerial oder
zum Anschluss an das Gebäudeabwassersystem abgelei-
tet werden.
• Das Kondensat muss über ein geeignetes Abwasser-
rohr mit einem Durchmesser von mindestens 50 mm
frostfrei abgeleitet werden. Liegen wasserdurchlässi-
ge Schichten vor, reicht es in der Regel aus, das Rohr
90 cm tief in ein Kiesbett zu führen.
• Die Ableitung in die Kanalisation ist nur über einen Si-
phon zulässig, der auch jederzeit für Wartungszwecke
zugänglich sein sollte.
• Dabei muss genügend Gefälle vorhanden sein.
Um ein Einfrieren des Kondensatschlauchs zu verhin-
dern, kann ein elektrisches Heizkabel montiert werden.
Es wird nur im Abtaubetrieb bei Außentemperaturen im
Frostbereich eingeschaltet und heizt nach dem Abtau-
betrieb bis zu 30 Minuten nach (einstellbar).
1322
680
2
4 3
402 460
6 720 811 620-32.2T
