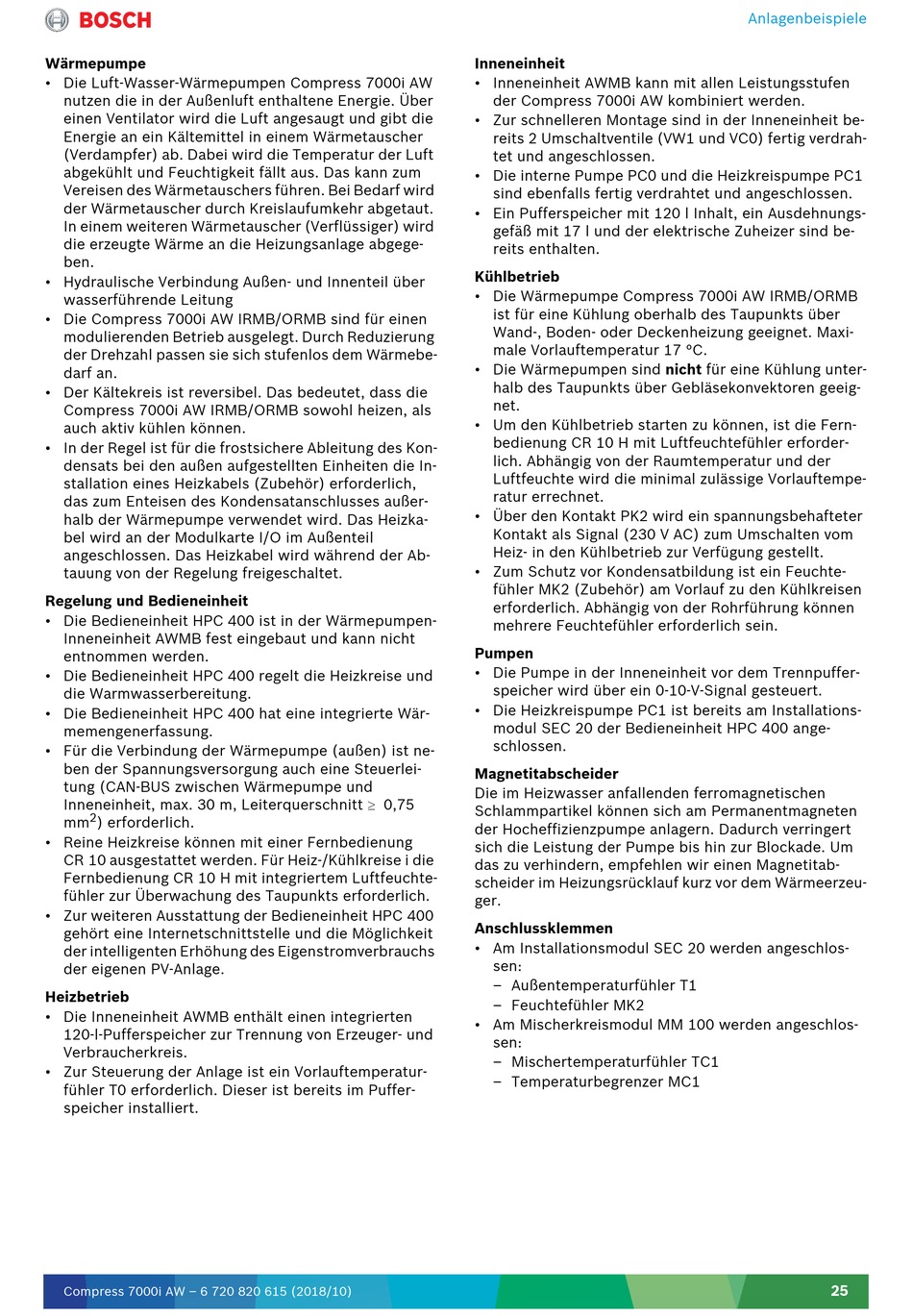

Wärmepumpe
• Die Luft-Wasser-Wärmepumpen Compress 7000i AW
nutzen die in der Außenluft enthaltene Energie. Über
einen Ventilator wird die Luft angesaugt und gibt die
Energie an ein Kältemittel in einem Wärmetauscher
(Verdampfer) ab. Dabei wird die Temperatur der Luft
abgekühlt und Feuchtigkeit fällt aus. Das kann zum
Vereisen des Wärmetauschers führen. Bei Bedarf wird
der Wärmetauscher durch Kreislaufumkehr abgetaut.
In einem weiteren Wärmetauscher (Verflüssiger) wird
die erzeugte Wärme an die Heizungsanlage abgege-
ben.
• Hydraulische Verbindung Außen- und Innenteil über
wasserführende Leitung
• Die Compress 7000i AW IRMB/ORMB sind für einen
modulierenden Betrieb ausgelegt. Durch Reduzierung
der Drehzahl passen sie sich stufenlos dem Wärmebe-
darf an.
• Der Kältekreis ist reversibel. Das bedeutet, dass die
Compress 7000i AW IRMB/ORMB sowohl heizen, als
auch aktiv kühlen können.
• In der Regel ist für die frostsichere Ableitung des Kon-
densats bei den außen aufgestellten Einheiten die In-
stallation eines Heizkabels (Zubehör) erforderlich,
das zum Enteisen des Kondensatanschlusses außer-
halb der Wärmepumpe verwendet wird. Das Heizka-
bel wird an der Modulkarte I/O im Außenteil
angeschlossen. Das Heizkabel wird während der Ab-
tauung von der Regelung freigeschaltet.
Regelung und Bedieneinheit
• Die Bedieneinheit HPC 400 ist in der Wärmepumpen-
Inneneinheit AWMB fest eingebaut und kann nicht
entnommen werden.
• Die Bedieneinheit HPC 400 regelt die Heizkreise und
die Warmwasserbereitung.
• Die Bedieneinheit HPC 400 hat eine integrierte Wär-
memengenerfassung.
• Für die Verbindung der Wärmepumpe (außen) ist ne-
ben der Spannungsversorgung auch eine Steuerlei-
tung (CAN-BUS zwischen Wärmepumpe und
Inneneinheit, max. 30 m, Leiterquerschnitt  0,75
2
mm
) erforderlich.
• Reine Heizkreise können mit einer Fernbedienung
CR 10 ausgestattet werden. Für Heiz-/Kühlkreise i die
Fernbedienung CR 10 H mit integriertem Luftfeuchte-
fühler zur Überwachung des Taupunkts erforderlich.
• Zur weiteren Ausstattung der Bedieneinheit HPC 400
gehört eine Internetschnittstelle und die Möglichkeit
der intelligenten Erhöhung des Eigenstromverbrauchs
der eigenen PV-Anlage.
Heizbetrieb
• Die Inneneinheit AWMB enthält einen integrierten
120-l-Pufferspeicher zur Trennung von Erzeuger- und
Verbraucherkreis.
• Zur Steuerung der Anlage ist ein Vorlauftemperatur-
fühler T0 erforderlich. Dieser ist bereits im Puffer-
speicher installiert.
Compress 7000i AW – 6 720 820 615 (2018/10)
Inneneinheit
• Inneneinheit AWMB kann mit allen Leistungsstufen
der Compress 7000i AW kombiniert werden.
• Zur schnelleren Montage sind in der Inneneinheit be-
reits 2 Umschaltventile (VW1 und VC0) fertig verdrah-
tet und angeschlossen.
• Die interne Pumpe PC0 und die Heizkreispumpe PC1
sind ebenfalls fertig verdrahtet und angeschlossen.
• Ein Pufferspeicher mit 120 l Inhalt, ein Ausdehnungs-
gefäß mit 17 l und der elektrische Zuheizer sind be-
reits enthalten.
Kühlbetrieb
• Die Wärmepumpe Compress 7000i AW IRMB/ORMB
ist für eine Kühlung oberhalb des Taupunkts über
Wand-, Boden- oder Deckenheizung geeignet. Maxi-
male Vorlauftemperatur 17 °C.
• Die Wärmepumpen sind nicht für eine Kühlung unter-
halb des Taupunkts über Gebläsekonvektoren geeig-
net.
• Um den Kühlbetrieb starten zu können, ist die Fern-
bedienung CR 10 H mit Luftfeuchtefühler erforder-
lich. Abhängig von der Raumtemperatur und der
Luftfeuchte wird die minimal zulässige Vorlauftempe-
ratur errechnet.
• Über den Kontakt PK2 wird ein spannungsbehafteter
Kontakt als Signal (230 V AC) zum Umschalten vom
Heiz- in den Kühlbetrieb zur Verfügung gestellt.
• Zum Schutz vor Kondensatbildung ist ein Feuchte-
fühler MK2 (Zubehör) am Vorlauf zu den Kühlkreisen
erforderlich. Abhängig von der Rohrführung können
mehrere Feuchtefühler erforderlich sein.
Pumpen
• Die Pumpe in der Inneneinheit vor dem Trennpuffer-
speicher wird über ein 0-10-V-Signal gesteuert.
• Die Heizkreispumpe PC1 ist bereits am Installations-
modul SEC 20 der Bedieneinheit HPC 400 ange-
schlossen.
Magnetitabscheider
Die im Heizwasser anfallenden ferromagnetischen
Schlammpartikel können sich am Permanentmagneten
der Hocheffizienzpumpe anlagern. Dadurch verringert
sich die Leistung der Pumpe bis hin zur Blockade. Um
das zu verhindern, empfehlen wir einen Magnetitab-
scheider im Heizungsrücklauf kurz vor dem Wärmeerzeu-
ger.
Anschlussklemmen
• Am Installationsmodul SEC 20 werden angeschlos-
sen:
– Außentemperaturfühler T1
– Feuchtefühler MK2
• Am Mischerkreismodul MM 100 werden angeschlos-
sen:
– Mischertemperaturfühler TC1
– Temperaturbegrenzer MC1
