6.3.7 Schaltplan für Wärmepumpen-Inneneinheit, Alarm des externen Zuheizers

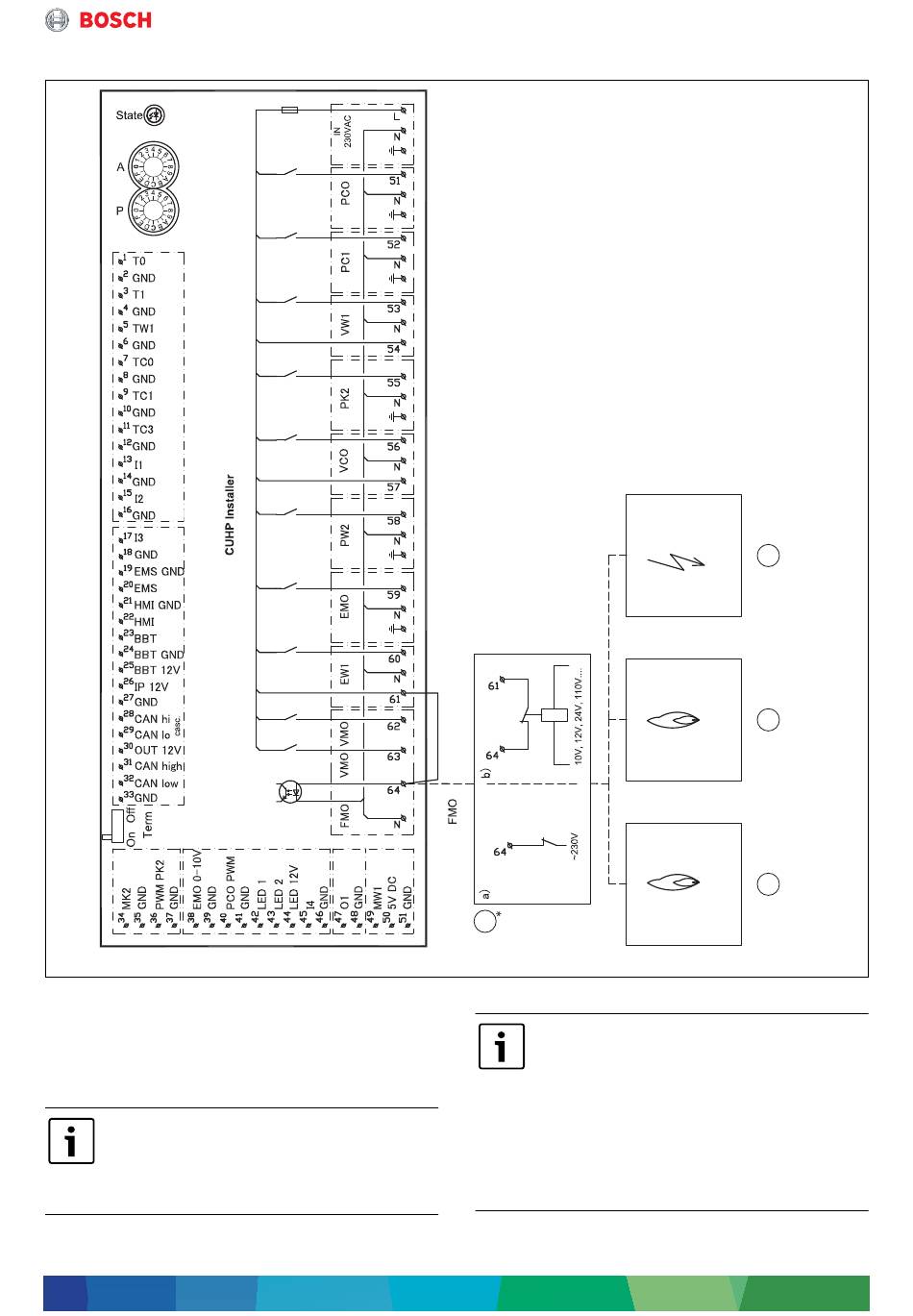

Bild 138 Schaltplan Installationsmodul, Alarm des externen Zuheizers
[1a] 230-V-Eingang ~1N
[1b] Alternativer Anschluss
[2] Elektroheizkessel/ Heizstab
[3] Ölkessel
[4] Gas-Brennwertgerät
Wenn ein Alarmsignal mit einer Spannungs-
versorgung < 230 V ~ von der externen Wär-
mequelle anliegt:
▶ Alarmsignal von der externen Wärmequel-
le gemäß [1b] anschließen.
Compress 7000i AW – 6 720 820 615 (2018/10)
1
Wenn ein 230-V-Alarmsignal ~ von der exter-
nen Wärmequelle anliegt:
▶ Kabel zwischen Anschlussklemme 61 und
64 entfernen. Brücke nicht entfernen,
wenn die Meldung eines Alarmsignals von
der externen Wärmequelle nicht möglich
ist.
▶ 230-V-Alarmsignal ~ von der externen
Wärmequelle gemäß [1a] an Anschluss-
klemme 64 anklemmen.
Elektrischer Anschluss
2
3
4
6 720 809 064-22.4T
