Schaltplan Für Inneneinheit, Alarm Des Heizkessels - Bosch Compress 7000i AW Planungsunterlage

Elektrischer Anschluss
6.3.14 Schaltplan für Inneneinheit, Alarm des Heizkessels

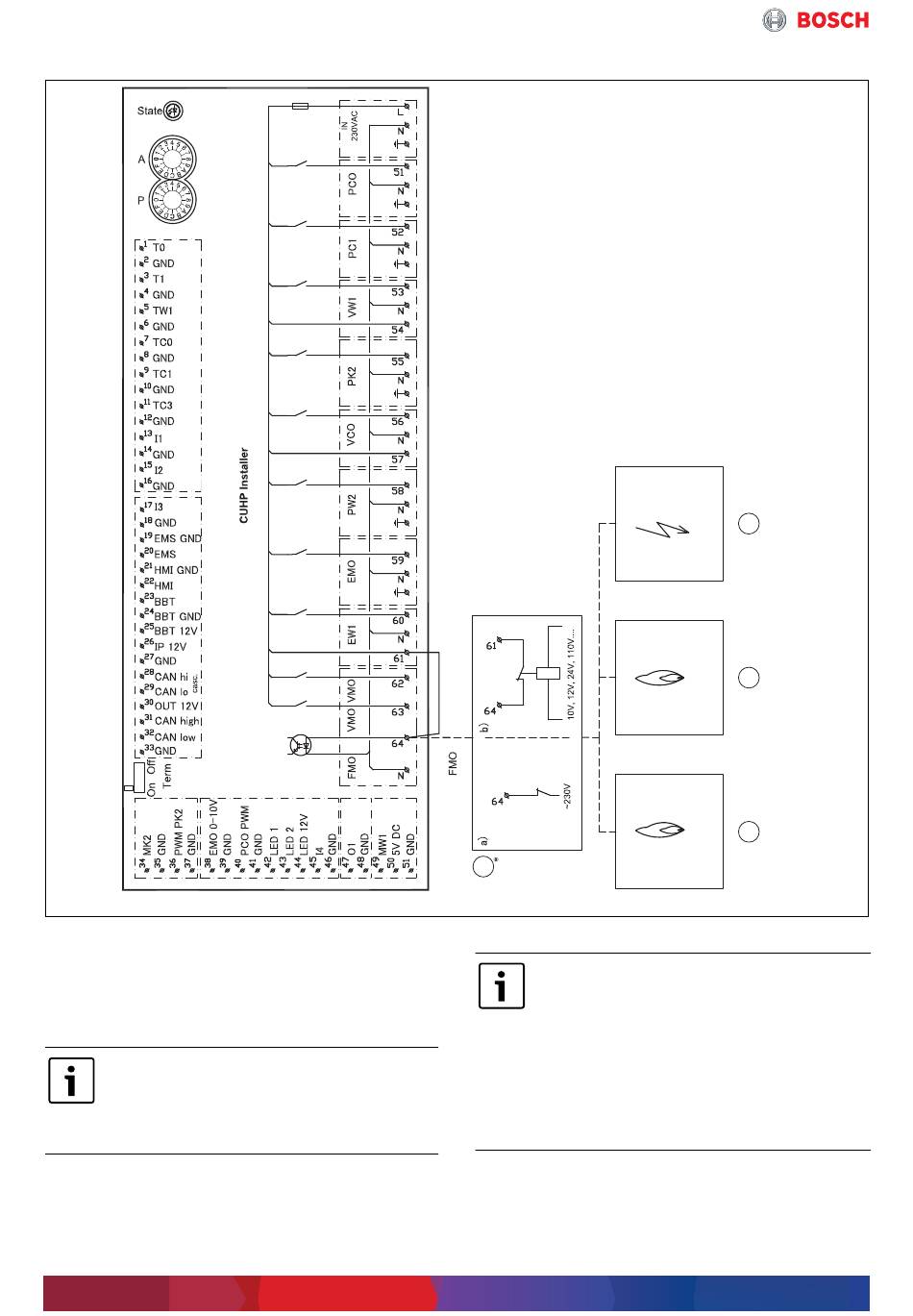

Bild 145 Schaltplan Installationsmodul, Alarm des Heizkessels
[1a] 230-V-Eingang ~1N
[1b] Alternativer Anschluss
[2] Elektro-Heizeinsatz
[3] Ölkessel
[4] Gas-Brennwertgerät
Wenn ein Alarmsignal mit einer Spannungs-
versorgung < 230V ~ 1N von der externen
Wärmequelle anliegt:
▶ Alarmsignal von der externen Wärmequel-
le gemäß [1b] anschließen.
162
1
Wenn ein 230-V-Alarmsignal ~ 1N von der ex-
ternen Wärmequelle anliegt:
▶ Kabel zwischen Anschlussklemme 61 und
64 entfernen. Brücke nicht entfernen,
wenn die Meldung eines Alarmsignals von
der externen Wärmequelle nicht möglich
ist.
▶ 230-V-Alarmsignal von der externen Wär-
mequelle gemäß [1a] an
Anschlussklemme 64 anklemmen.
Compress 7000i AW – 6 720 820 615 (2018/10)
2
3
4
6 720 809 064-22.4T
