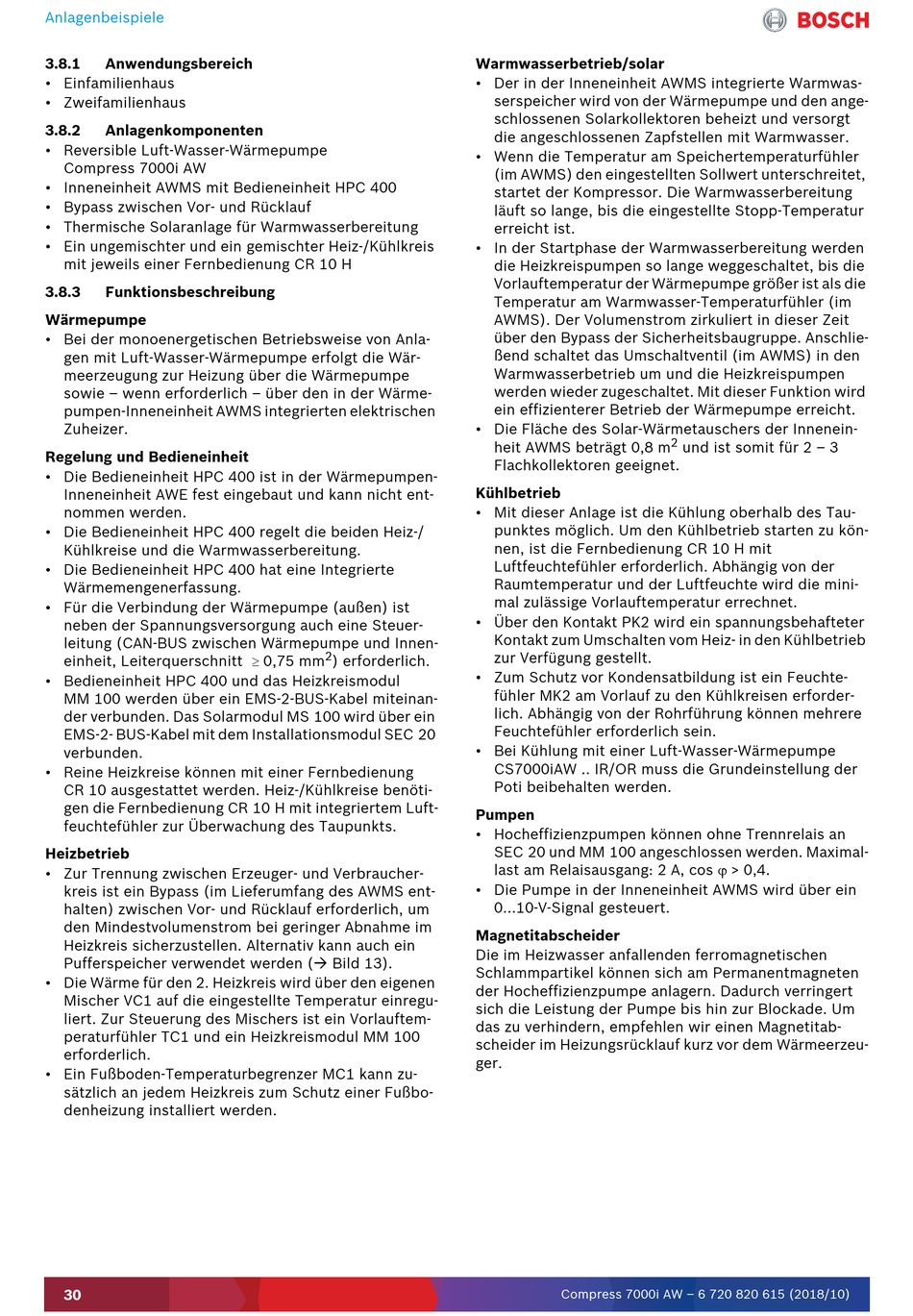

3.8.1 Anwendungsbereich
• Einfamilienhaus
• Zweifamilienhaus
3.8.2 Anlagenkomponenten
• Reversible Luft-Wasser-Wärmepumpe
Compress 7000i AW
• Inneneinheit AWMS mit Bedieneinheit HPC 400
• Bypass zwischen Vor- und Rücklauf
• Thermische Solaranlage für Warmwasserbereitung
• Ein ungemischter und ein gemischter Heiz-/Kühlkreis
mit jeweils einer Fernbedienung CR 10 H
3.8.3 Funktionsbeschreibung
Wärmepumpe
• Bei der monoenergetischen Betriebsweise von Anla-
gen mit Luft-Wasser-Wärmepumpe erfolgt die Wär-
meerzeugung zur Heizung über die Wärmepumpe
sowie – wenn erforderlich – über den in der Wärme-
pumpen-Inneneinheit AWMS integrierten elektrischen
Zuheizer.
Regelung und Bedieneinheit
• Die Bedieneinheit HPC 400 ist in der Wärmepumpen-
Inneneinheit AWE fest eingebaut und kann nicht ent-
nommen werden.
• Die Bedieneinheit HPC 400 regelt die beiden Heiz-/
Kühlkreise und die Warmwasserbereitung.
• Die Bedieneinheit HPC 400 hat eine Integrierte
Wärmemengenerfassung.
• Für die Verbindung der Wärmepumpe (außen) ist
neben der Spannungsversorgung auch eine Steuer-
leitung (CAN-BUS zwischen Wärmepumpe und Innen-
einheit, Leiterquerschnitt 0,75 mm
• Bedieneinheit HPC 400 und das Heizkreismodul
MM 100 werden über ein EMS-2-BUS-Kabel miteinan-
der verbunden. Das Solarmodul MS 100 wird über ein
EMS-2- BUS-Kabel mit dem Installationsmodul SEC 20
verbunden.
• Reine Heizkreise können mit einer Fernbedienung
CR 10 ausgestattet werden. Heiz-/Kühlkreise benöti-
gen die Fernbedienung CR 10 H mit integriertem Luft-
feuchtefühler zur Überwachung des Taupunkts.
Heizbetrieb
• Zur Trennung zwischen Erzeuger- und Verbraucher-
kreis ist ein Bypass (im Lieferumfang des AWMS ent-
halten) zwischen Vor- und Rücklauf erforderlich, um
den Mindestvolumenstrom bei geringer Abnahme im
Heizkreis sicherzustellen. Alternativ kann auch ein
Pufferspeicher verwendet werden ( Bild 13).
• Die Wärme für den 2. Heizkreis wird über den eigenen
Mischer VC1 auf die eingestellte Temperatur einregu-
liert. Zur Steuerung des Mischers ist ein Vorlauftem-
peraturfühler TC1 und ein Heizkreismodul MM 100
erforderlich.
• Ein Fußboden-Temperaturbegrenzer MC1 kann zu-
sätzlich an jedem Heizkreis zum Schutz einer Fußbo-
denheizung installiert werden.
30
Warmwasserbetrieb/solar
• Der in der Inneneinheit AWMS integrierte Warmwas-
serspeicher wird von der Wärmepumpe und den ange-
schlossenen Solarkollektoren beheizt und versorgt
die angeschlossenen Zapfstellen mit Warmwasser.
• Wenn die Temperatur am Speichertemperaturfühler
(im AWMS) den eingestellten Sollwert unterschreitet,
startet der Kompressor. Die Warmwasserbereitung
läuft so lange, bis die eingestellte Stopp-Temperatur
erreicht ist.
• In der Startphase der Warmwasserbereitung werden
die Heizkreispumpen so lange weggeschaltet, bis die
Vorlauftemperatur der Wärmepumpe größer ist als die
Temperatur am Warmwasser-Temperaturfühler (im
AWMS). Der Volumenstrom zirkuliert in dieser Zeit
über den Bypass der Sicherheitsbaugruppe. Anschlie-
ßend schaltet das Umschaltventil (im AWMS) in den
Warmwasserbetrieb um und die Heizkreispumpen
werden wieder zugeschaltet. Mit dieser Funktion wird
ein effizienterer Betrieb der Wärmepumpe erreicht.
• Die Fläche des Solar-Wärmetauschers der Innenein-
heit AWMS beträgt 0,8 m
Flachkollektoren geeignet.
Kühlbetrieb
• Mit dieser Anlage ist die Kühlung oberhalb des Tau-
punktes möglich. Um den Kühlbetrieb starten zu kön-
nen, ist die Fernbedienung CR 10 H mit
Luftfeuchtefühler erforderlich. Abhängig von der
Raumtemperatur und der Luftfeuchte wird die mini-
mal zulässige Vorlauftemperatur errechnet.
• Über den Kontakt PK2 wird ein spannungsbehafteter
Kontakt zum Umschalten vom Heiz- in den Kühlbetrieb
2 zur Verfügung gestellt.
) erforderlich.
• Zum Schutz vor Kondensatbildung ist ein Feuchte-
fühler MK2 am Vorlauf zu den Kühlkreisen erforder-
lich. Abhängig von der Rohrführung können mehrere
Feuchtefühler erforderlich sein.
• Bei Kühlung mit einer Luft-Wasser-Wärmepumpe
CS7000iAW .. IR/OR muss die Grundeinstellung der
Poti beibehalten werden.
Pumpen
• Hocheffizienzpumpen können ohne Trennrelais an
SEC 20 und MM 100 angeschlossen werden. Maximal-
last am Relaisausgang: 2 A, cos  > 0,4.
• Die Pumpe in der Inneneinheit AWMS wird über ein
0...10-V-Signal gesteuert.
Magnetitabscheider
Die im Heizwasser anfallenden ferromagnetischen
Schlammpartikel können sich am Permanentmagneten
der Hocheffizienzpumpe anlagern. Dadurch verringert
sich die Leistung der Pumpe bis hin zur Blockade. Um
das zu verhindern, empfehlen wir einen Magnetitab-
scheider im Heizungsrücklauf kurz vor dem Wärmeerzeu-
ger.
2
und ist somit für 2 – 3
