Funktionsbeschreibung
Während des Zapfvorgangs fällt die Speichertemperatur
im oberen Bereich um ca. 8 °C bis 10 °C ab, bevor die
Wärmepumpe den Speicher wieder nachheizt.
Bei häufigen aufeinanderfolgenden Kurzzapfungen kann
es zum Überschwingen der eingestellten Speichertem-
peratur und Temperaturschichtung im oberen Behälter-
bereich kommen. Dieses Verhalten ist systembedingt
und nicht zu ändern.
8.2.2 Bau- und Anschlussmaße
MA
T

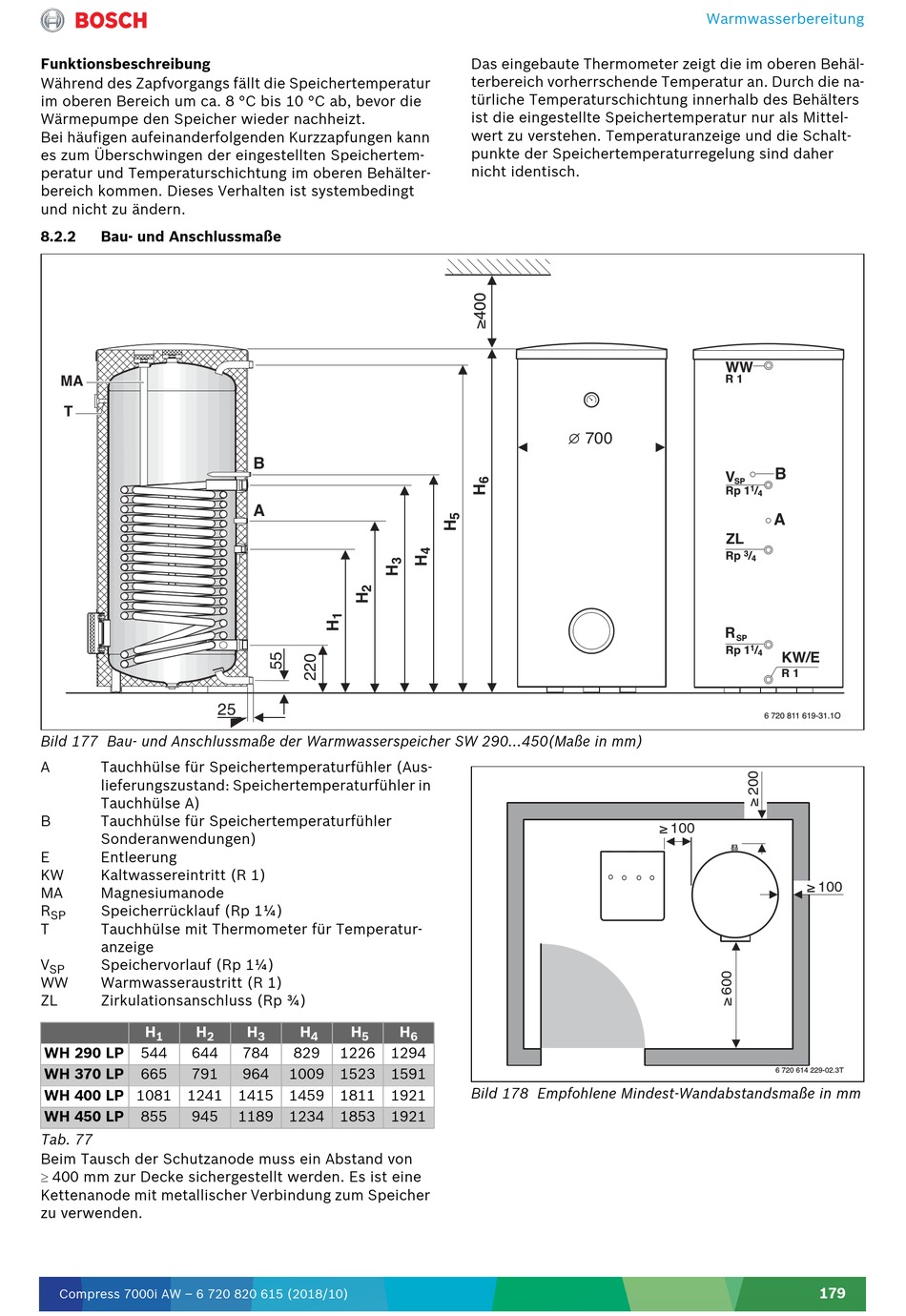

Bild 177 Bau- und Anschlussmaße der Warmwasserspeicher SW 290...450(Maße in mm)
A Tauchhülse für Speichertemperaturfühler (Aus-
lieferungszustand: Speichertemperaturfühler in
Tauchhülse A)
B Tauchhülse für Speichertemperaturfühler
Sonderanwendungen)
E Entleerung
KW Kaltwassereintritt (R 1)
MA Magnesiumanode
R Speicherrücklauf (Rp 1¼)
SP
T Tauchhülse mit Thermometer für Temperatur-
anzeige
V Speichervorlauf (Rp 1¼)
SP
WW Warmwasseraustritt (R 1)
ZL Zirkulationsanschluss (Rp ¾)
H H
1 2
544 644
WH 290 LP
665 791
WH 370 LP
WH 400 LP 1081 1241
WH 450 LP 855 945
Tab. 77
Beim Tausch der Schutzanode muss ein Abstand von
400 mm zur Decke sichergestellt werden. Es ist eine
Kettenanode mit metallischer Verbindung zum Speicher
zu verwenden.
Compress 7000i AW – 6 720 820 615 (2018/10)
B
A
25
H H H
3 4 5
784 829 1226
964 1009 1523
1415 1459 1811
1189 1234 1853
Das eingebaute Thermometer zeigt die im oberen Behäl-
terbereich vorherrschende Temperatur an. Durch die na-
türliche Temperaturschichtung innerhalb des Behälters
ist die eingestellte Speichertemperatur nur als Mittel-
wert zu verstehen. Temperaturanzeige und die Schalt-
punkte der Speichertemperaturregelung sind daher
nicht identisch.
H
6
1294
1591
Bild 178 Empfohlene Mindest-Wandabstandsmaße in mm
1921
1921
Warmwasserbereitung
WW
R 1
700
V
SP
1
Rp 1 /
ZL
3
Rp /
4
R
SP
1
Rp 1 /
100
B
4
A
4
KW/E
R 1
6 720 811 619-31.1O
100
6 720 614 229-02.3T
