6.3.8 Schaltplan für I/O-Modulkarte
1

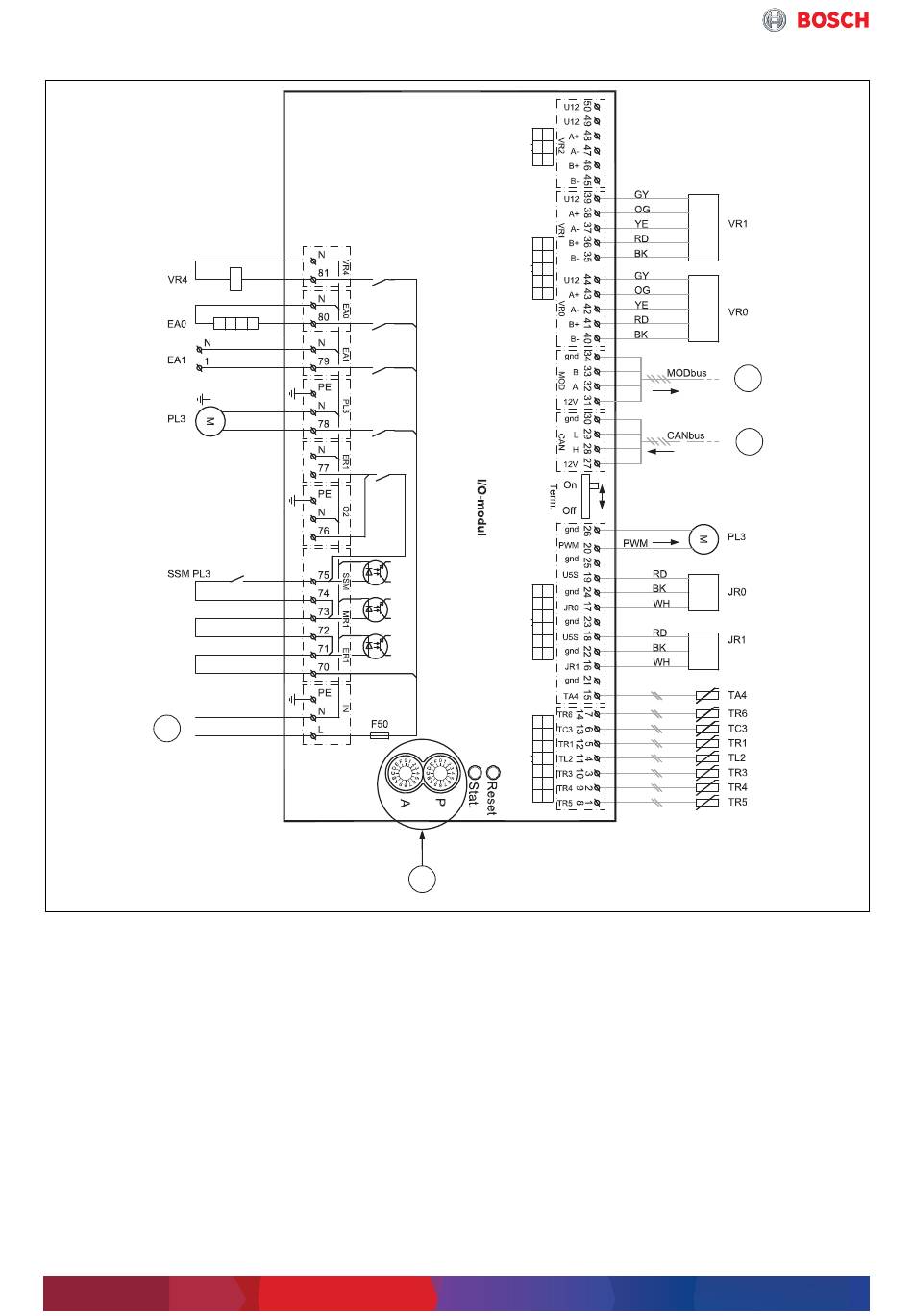

Bild 139 Schaltplan für I/O-Modulkarte
JR0 Druckfühler niedrig
JR1 Druckfühler hoch
PL3 Gebläse, PWM-Signal
TA4 Temperaturfühler Auffangwanne
TC3 Temperaturfühler Primärkreisausgang
TL2 Temperaturfühler Luftansaugung
TR1 Temperaturfühler Kompressor
TR3 Temperaturfühler Kondensatorrücklauf
TR4 Temperaturfühler Verdampferrücklauf
(Kühlbetrieb)
TR5 Temperaturfühler Sauggas
TR6 Temperaturfühler Heißgas
VR0 Elektronisches Expansionsventil 1
VR1 Elektronisches Expansionsventil 2
EA0 Heizer für Auffangwanne
EA1 Heizkabel (Zubehör)
F50 Sicherung 6,3 A
156
4
PL3 Gebläse
SSM Motorschutz im Gebläse
VR4 4-Wege-Ventil
[1] Betriebsspannung, 230 V~ ([4] Abb. 140)
[2] Modbus vom Inverter ([3] Abb. 140)
[3] CAN-BUS von der Installationsmodulkarte in der
Wärmepumpen-Inneneinheit
P=1 CS7001iAW 5 OR-S 1 N~
P=2 CS7001iAW 7 OR-S 1 N~
P=3 CS7001iAW 9 OR-S 1 N~
P=4 CS7000iAW 13 OR-T 3 N~
P=5 CS7000iAW 17 OR-T 3 N~
A=0 Standardeinstellung
