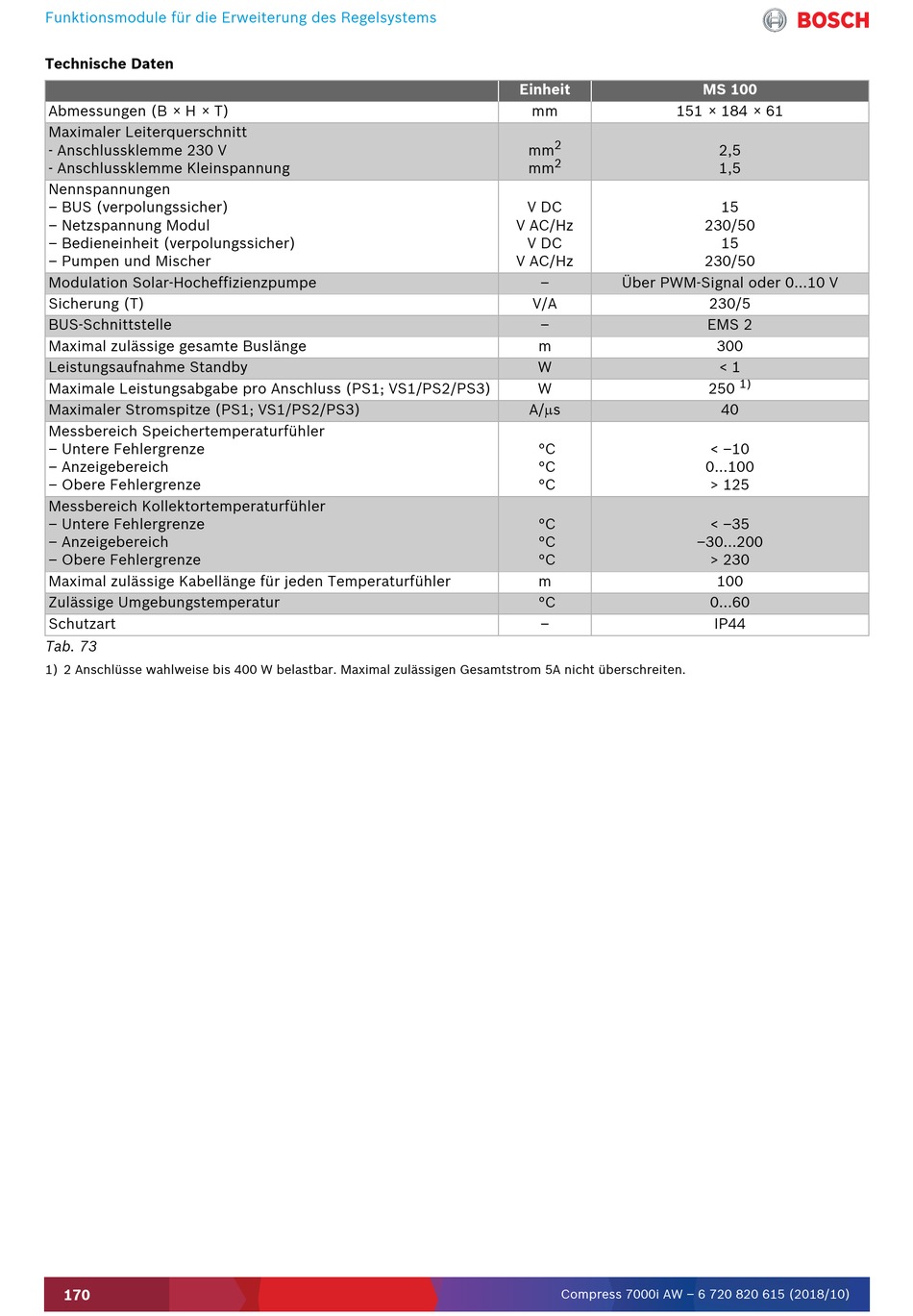

Bosch Compress 7000i AW Planungsunterlage Seite 170

Funktionsmodule für die Erweiterung des Regelsystems
Technische Daten
Abmessungen (B × H × T)
Maximaler Leiterquerschnitt
- Anschlussklemme 230 V
- Anschlussklemme Kleinspannung
Nennspannungen
– BUS (verpolungssicher)
– Netzspannung Modul
– Bedieneinheit (verpolungssicher)
– Pumpen und Mischer
Modulation Solar-Hocheffizienzpumpe
Sicherung (T)
BUS-Schnittstelle
Maximal zulässige gesamte Buslänge
Leistungsaufnahme Standby
Maximale Leistungsabgabe pro Anschluss (PS1; VS1/PS2/PS3)
Maximaler Stromspitze (PS1; VS1/PS2/PS3)
Messbereich Speichertemperaturfühler
– Untere Fehlergrenze
– Anzeigebereich
– Obere Fehlergrenze
Messbereich Kollektortemperaturfühler
– Untere Fehlergrenze
– Anzeigebereich
– Obere Fehlergrenze
Maximal zulässige Kabellänge für jeden Temperaturfühler
Zulässige Umgebungstemperatur
Schutzart
Tab. 73
1) 2 Anschlüsse wahlweise bis 400 W belastbar. Maximal zulässigen Gesamtstrom 5A nicht überschreiten.
170
Einheit
mm 151 × 184 × 61
2
mm
2
mm
V DC
V AC/Hz
V DC
V AC/Hz
– Über PWM-Signal oder 0...10 V
V/A
–
m
W
W
A/s
°C
°C
°C
°C
°C
°C
m
°C
–
Compress 7000i AW – 6 720 820 615 (2018/10)
MS 100
2,5
1,5
15
230/50
15
230/50
230/5
EMS 2
300
< 1
1)
250
40
< –10
0...100
> 125
< –35
–30...200
> 230
100
0...60
IP44
