3.5 Compress 7000i AW, Inneneinheit AWMB, Warmwasserspeicher WH ..., ein gemischter und
ein ungemischter Heiz-/Kühlkreis
PW2
TW1
WH...

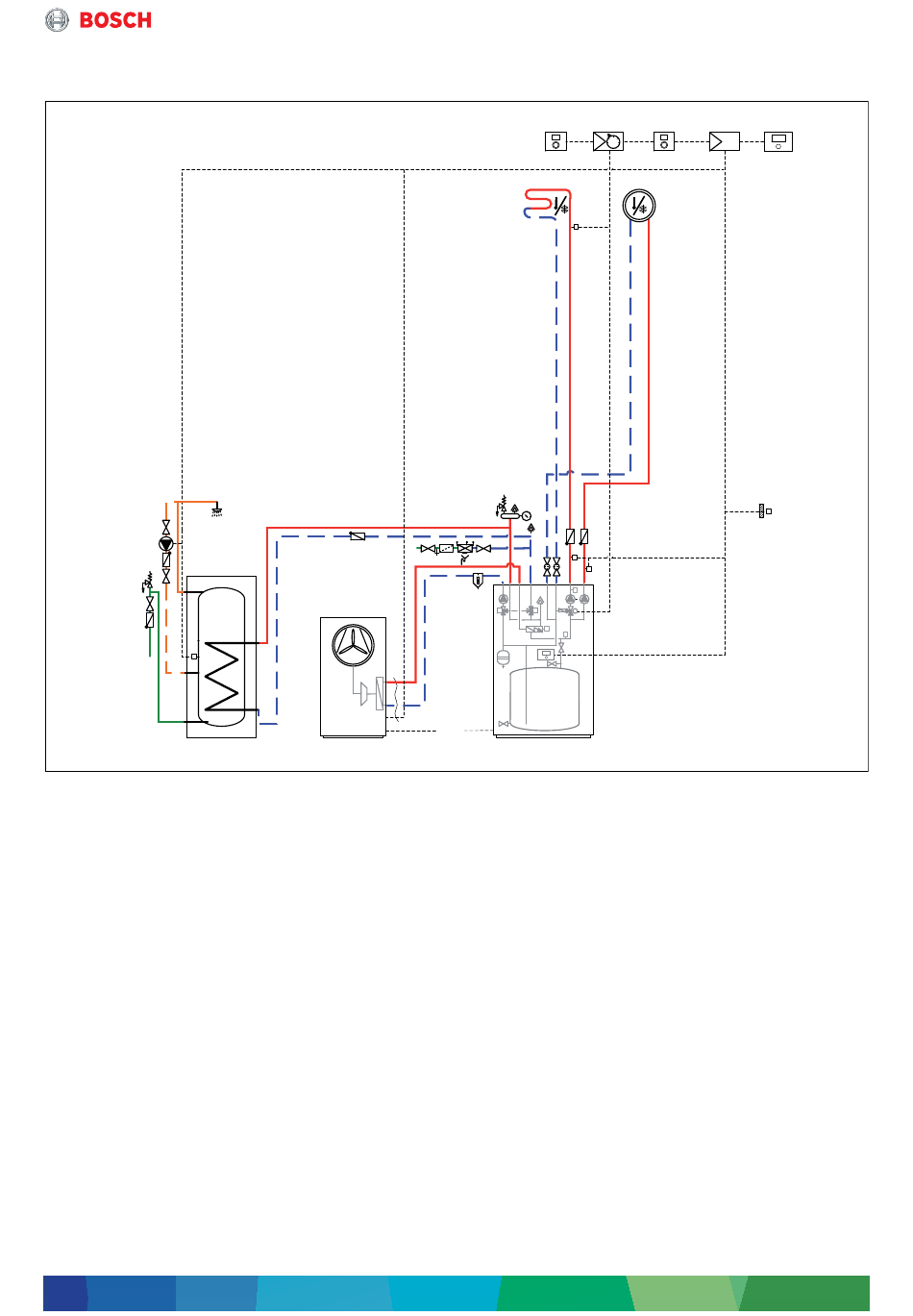

Bild 9 Anlagenschema mit Regelung (unverbindliche Prinzipdarstellung)
Position des Moduls:
[3] In der Station
[5] An der Wand
AWMB Inneneinheit mit Pufferspeicher
CR 10 H Fernbedienung mit Luftfeuchtefühler
CS... Luft-Wasser-Wärmepumpe
HPC 400 Bedieneinheit
MC1 Temperaturbegrenzer
MK2 Feuchtefühler
MM 100 Modul für gemischte Heiz-/Kühlkreise
PC1 Pumpe Heiz-/Kühlkreis
PW2 Zirkulationspumpe
SEC 20 Installationsmodul Wärmepumpe
T1 Außentemperaturfühler
TC1 Mischertemperaturfühler
TC1 Temperaturfühler im Vorlauf Wärme-
träger
TW1 Speichertemperaturfühler
VC1 3-Wege-Mischer
WH ... Warmwasserspeicher
Compress 7000i AW – 6 720 820 615 (2018/10)
400V AC
400 /230 V AC
CS7000/7001iAW
CR 10 H MM 100 CR 10 H
5 3
2
MC1
MK2
MK2
TC1
PC1 PC1
M
M
VC1
TC1
AWMB
Anlagenbeispiele
SEC 20 HPC 400
5 3 3
T1
6 720 878 138-01.1O
