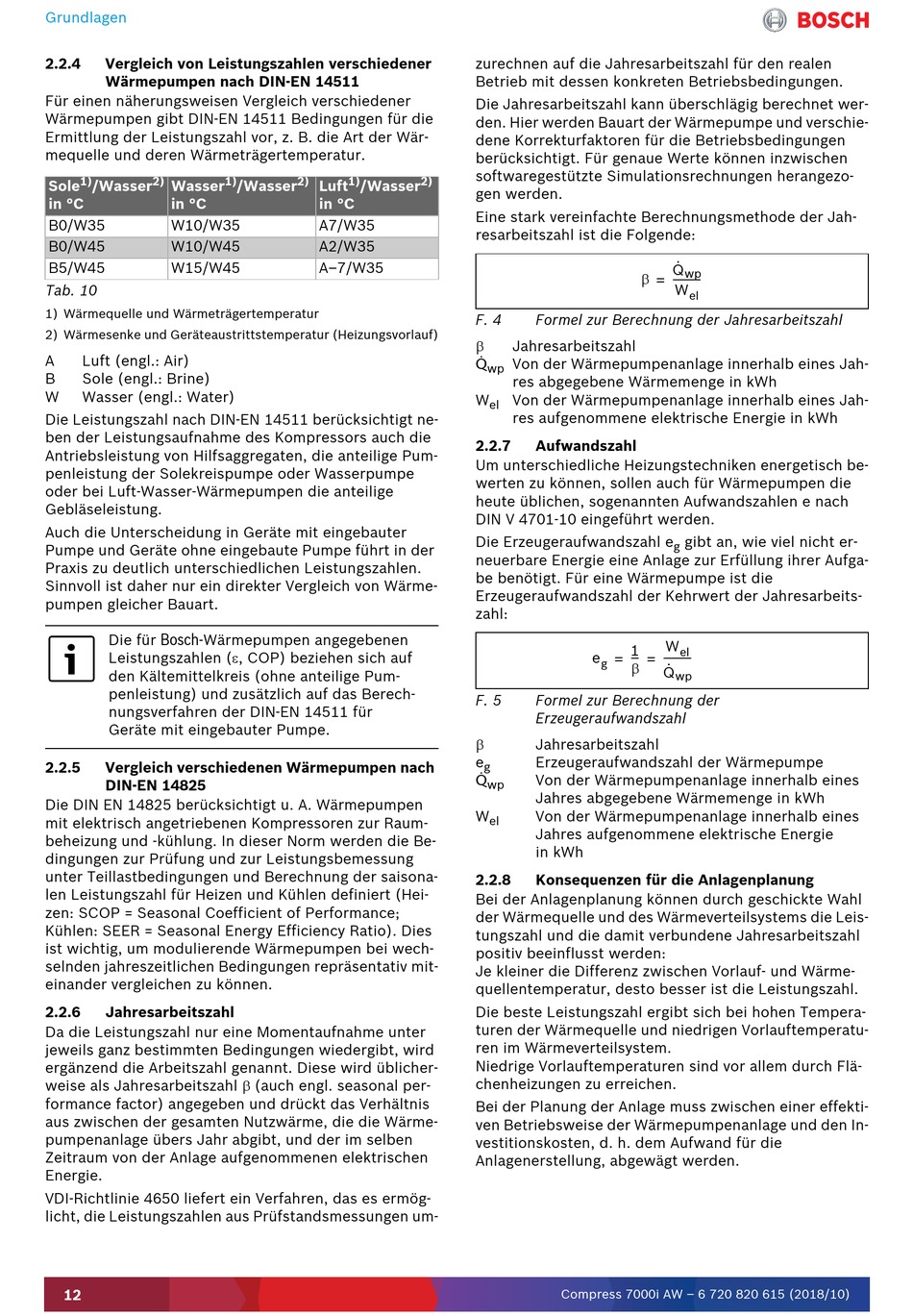

Grundlagen
2.2.4 Vergleich von Leistungszahlen verschiedener
Wärmepumpen nach DIN-EN 14511
Für einen näherungsweisen Vergleich verschiedener
Wärmepumpen gibt DIN-EN 14511 Bedingungen für die
Ermittlung der Leistungszahl vor, z. B. die Art der Wär-
mequelle und deren Wärmeträgertemperatur.
1) 2)
Sole /Wasser Wasser
in °C in °C
B0/W35 W10/W35
B0/W45 W10/W45
B5/W45 W15/W45
Tab. 10
1) Wärmequelle und Wärmeträgertemperatur
2) Wärmesenke und Geräteaustrittstemperatur (Heizungsvorlauf)
A Luft (engl.: Air)
B Sole (engl.: Brine)
W Wasser (engl.: Water)
Die Leistungszahl nach DIN-EN 14511 berücksichtigt ne-
ben der Leistungsaufnahme des Kompressors auch die
Antriebsleistung von Hilfsaggregaten, die anteilige Pum-
penleistung der Solekreispumpe oder Wasserpumpe
oder bei Luft-Wasser-Wärmepumpen die anteilige
Gebläseleistung.
Auch die Unterscheidung in Geräte mit eingebauter
Pumpe und Geräte ohne eingebaute Pumpe führt in der
Praxis zu deutlich unterschiedlichen Leistungszahlen.
Sinnvoll ist daher nur ein direkter Vergleich von Wärme-
pumpen gleicher Bauart.
Bosch
Die für -Wärmepumpen angegebenen
Leistungszahlen (, COP) beziehen sich auf
den Kältemittelkreis (ohne anteilige Pum-
penleistung) und zusätzlich auf das Berech-
nungsverfahren der DIN-EN 14511 für
Geräte mit eingebauter Pumpe.
2.2.5 Vergleich verschiedenen Wärmepumpen nach
DIN-EN 14825
Die DIN EN 14825 berücksichtigt u. A. Wärmepumpen
mit elektrisch angetriebenen Kompressoren zur Raum-
beheizung und -kühlung. In dieser Norm werden die Be-
dingungen zur Prüfung und zur Leistungsbemessung
unter Teillastbedingungen und Berechnung der saisona-
len Leistungszahl für Heizen und Kühlen definiert (Hei-
zen: SCOP = Seasonal Coefficient of Performance;
Kühlen: SEER = Seasonal Energy Efficiency Ratio). Dies
ist wichtig, um modulierende Wärmepumpen bei wech-
selnden jahreszeitlichen Bedingungen repräsentativ mit-
einander vergleichen zu können.
2.2.6 Jahresarbeitszahl
Da die Leistungszahl nur eine Momentaufnahme unter
jeweils ganz bestimmten Bedingungen wiedergibt, wird
ergänzend die Arbeitszahl genannt. Diese wird üblicher-
weise als Jahresarbeitszahl  (auch engl. seasonal per-
formance factor) angegeben und drückt das Verhältnis
aus zwischen der gesamten Nutzwärme, die die Wärme-
pumpenanlage übers Jahr abgibt, und der im selben
Zeitraum von der Anlage aufgenommenen elektrischen
Energie.
VDI-Richtlinie 4650 liefert ein Verfahren, das es ermög-
licht, die Leistungszahlen aus Prüfstandsmessungen um-
12
1) 2) 1)
/Wasser Luft /Wasser
in °C
A7/W35
A2/W35
A–7/W35
zurechnen auf die Jahresarbeitszahl für den realen
Betrieb mit dessen konkreten Betriebsbedingungen.
Die Jahresarbeitszahl kann überschlägig berechnet wer-
den. Hier werden Bauart der Wärmepumpe und verschie-
dene Korrekturfaktoren für die Betriebsbedingungen
berücksichtigt. Für genaue Werte können inzwischen
softwaregestützte Simulationsrechnungen herangezo-
2)
gen werden.
Eine stark vereinfachte Berechnungsmethode der Jah-
resarbeitszahl ist die Folgende:
F. 4 Formel zur Berechnung der Jahresarbeitszahl

Jahresarbeitszahl
Q
Von der Wärmepumpenanlage innerhalb eines Jah-
wp
res abgegebene Wärmemenge in kWh
W Von der Wärmepumpenanlage innerhalb eines Jah-
el
res aufgenommene elektrische Energie in kWh
2.2.7

Aufwandszahl

Um unterschiedliche Heizungstechniken energetisch be-
werten zu können, sollen auch für Wärmepumpen die
heute üblichen, sogenannten Aufwandszahlen e nach
DIN V 4701-10 eingeführt werden.
Die Erzeugeraufwandszahl e
neuerbare Energie eine Anlage zur Erfüllung ihrer Aufga-
be benötigt. Für eine Wärmepumpe ist die
Erzeugeraufwandszahl der Kehrwert der Jahresarbeits-
zahl:
e
F. 5 Formel zur Berechnung der
Erzeugeraufwandszahl

Jahresarbeitszahl
e Erzeugeraufwandszahl der Wärmepumpe
g
Q
Von der Wärmepumpenanlage innerhalb eines
wp
Jahres abgegebene Wärmemenge in kWh
W Von der Wärmepumpenanlage innerhalb eines
el
Jahres aufgenommene elektrische Energie
in kWh
2.2.8 Konsequenzen für die Anlagenplanung
Bei der Anlagenplanung können durch geschickte Wahl
der Wärmequelle und des Wärmeverteilsystems die Leis-
tungszahl und die damit verbundene Jahresarbeitszahl
positiv beeinflusst werden:
Je kleiner die Differenz zwischen Vorlauf- und Wärme-
quellentemperatur, desto besser ist die Leistungszahl.
Die beste Leistungszahl ergibt sich bei hohen Tempera-
turen der Wärmequelle und niedrigen Vorlauftemperatu-
ren im Wärmeverteilsystem.
Niedrige Vorlauftemperaturen sind vor allem durch Flä-
chenheizungen zu erreichen.
Bei der Planung der Anlage muss zwischen einer effekti-
ven Betriebsweise der Wärmepumpenanlage und den In-
vestitionskosten, d. h. dem Aufwand für die
Anlagenerstellung, abgewägt werden.
Compress 7000i AW – 6 720 820 615 (2018/10)
·
Q
wp

------------- -
=
W
el
gibt an, wie viel nicht er-
g
W
1
el
--- - ------------- -
= =
·
g

Q
wp
