Variante 2 für CS7000iAW 7/9 IR-S
810
2

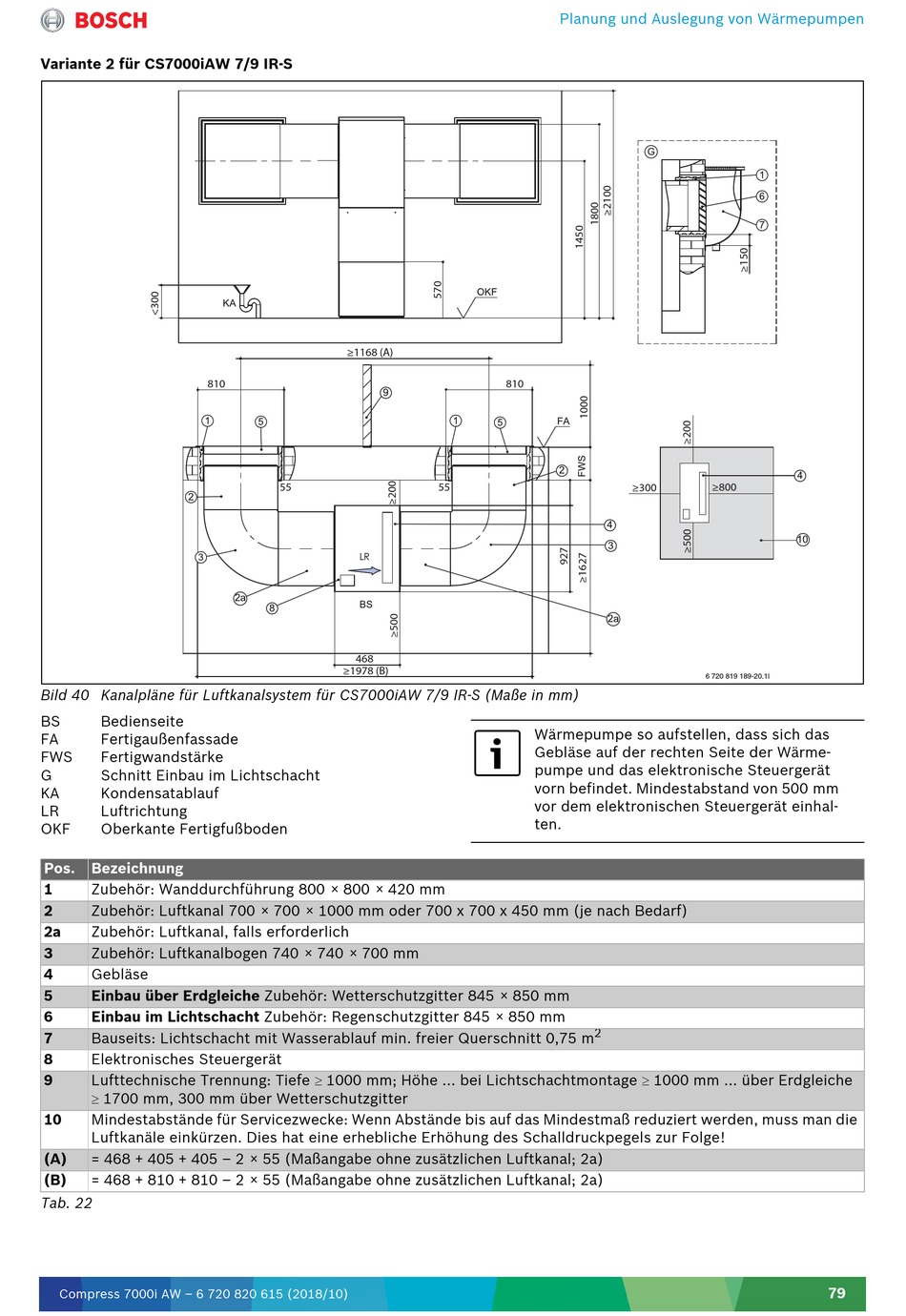

Bild 40 Kanalpläne für Luftkanalsystem für CS7000iAW 7/9 IR-S (Maße in mm)
BS Bedienseite
FA Fertigaußenfassade
FWS Fertigwandstärke
G Schnitt Einbau im Lichtschacht
KA Kondensatablauf
LR Luftrichtung
OKF Oberkante Fertigfußboden
Pos. Bezeichnung
Zubehör: Wanddurchführung 800 × 800 × 420 mm
1
Zubehör: Luftkanal 700 × 700 × 1000 mm oder 700 x 700 x 450 mm (je nach Bedarf)
2
Zubehör: Luftkanal, falls erforderlich
2a
3 Zubehör: Luftkanalbogen 740 × 740 × 700 mm
4 Gebläse
5 Einbau über Erdgleiche Zubehör: Wetterschutzgitter 845 × 850 mm
6 Einbau im Lichtschacht Zubehör: Regenschutzgitter 845 × 850 mm
7 Bauseits: Lichtschacht mit Wasserablauf min. freier Querschnitt 0,75 m
8 Elektronisches Steuergerät
Lufttechnische Trennung: Tiefe 1000 mm; Höhe ... bei Lichtschachtmontage 1000 mm ... über Erdgleiche
9
1700 mm, 300 mm über Wetterschutzgitter
10 Mindestabstände für Servicezwecke: Wenn Abstände bis auf das Mindestmaß reduziert werden, muss man die
Luftkanäle einkürzen. Dies hat eine erhebliche Erhöhung des Schalldruckpegels zur Folge!
= 468 + 405 + 405 – 2 × 55 (Maßangabe ohne zusätzlichen Luftkanal; 2a)
(A)
= 468 + 810 + 810 – 2 × 55 (Maßangabe ohne zusätzlichen Luftkanal; 2a)
(B)
Tab. 22
Compress 7000i AW – 6 720 820 615 (2018/10)
≥1168 (A)
9
55
2a
8
468
≥1978 (B)
Planung und Auslegung von Wärmepumpen
810
2
55
4
3
2a
Wärmepumpe so aufstellen, dass sich das
Gebläse auf der rechten Seite der Wärme-
pumpe und das elektronische Steuergerät
vorn befindet. Mindestabstand von 500 mm
vor dem elektronischen Steuergerät einhal-
ten.
2
4
≥800
≥300
10
