3.15 Compress 7000i AW, Inneneinheit AWE .., Pufferspeicher BHS... ERZ, Frischwasserstation
FF 20, solare Warmwasserbereitung mit Heizungsunterstützung und 2 gemischte Heizkreise
MS 100 MS 100
3
9 1
TS1
PS1
PW2
FF 20

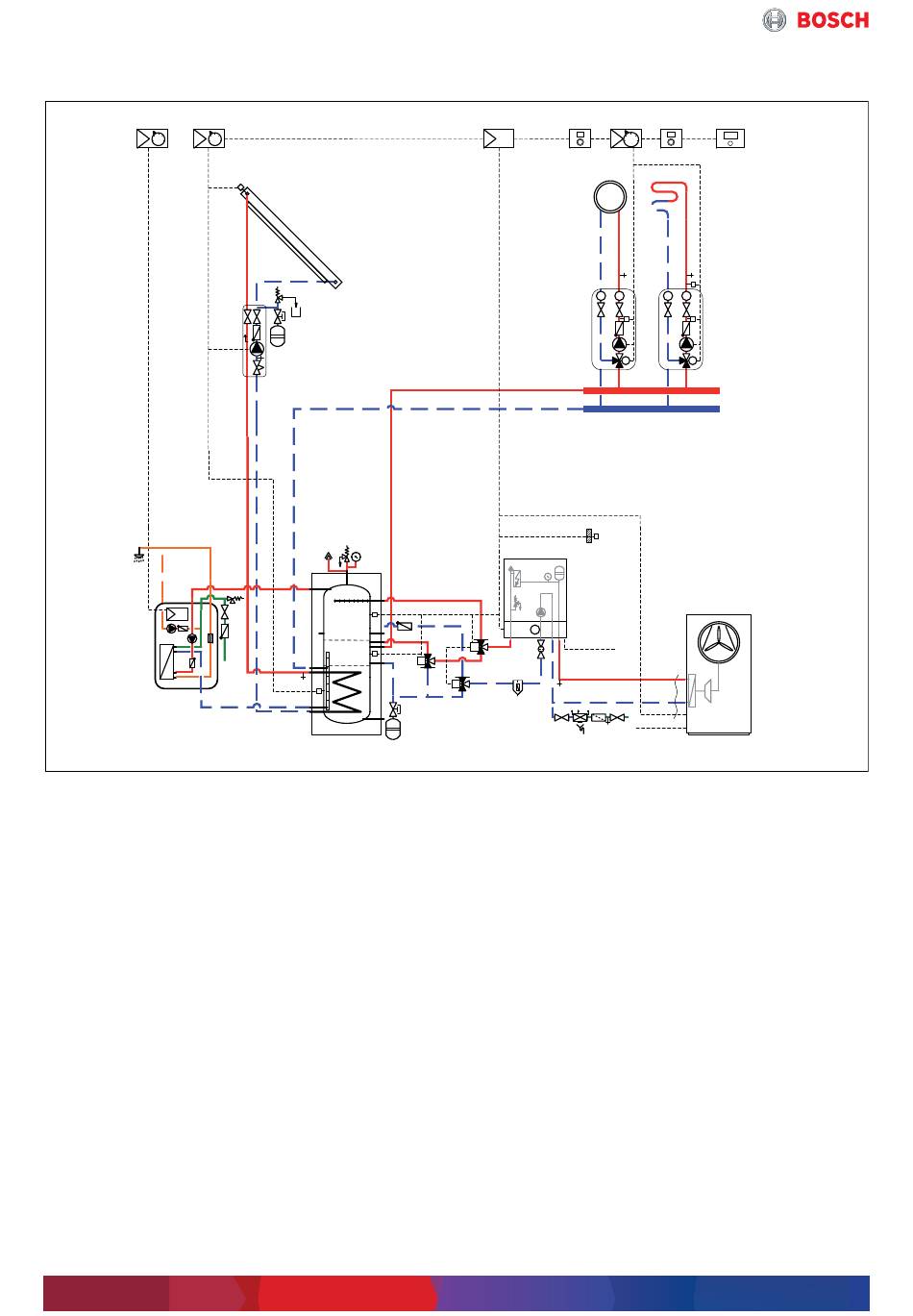

Bild 19 Anlagenschema mit Regelung (unverbindliche Prinzipdarstellung)
Position des Moduls:
[3] In der Station
[4] In der Station oder an der Wand
[5] An der Wand
AGS Solarstation
AWE Inneneinheit mit elektr. Zuheizer
BHS... ERZ Bivalenter Pufferspeicher
CR 10 Fernbedienung
CS... Luft-Wasser-Wärmepumpe
FF 20 Frischwasserstation
HPC 400 Bedieneinheit
MC2 Temperaturbegrenzer
MM 200 Modul für gemischte Heiz-/Kühlkreise
MS 100 Regelung Frischwasserstation
MS 100 Modul für einfache Solaranlagen
PC1/PC2 Pumpe Heiz-/Kühlkreis
PS1 Solarpumpe
PW2 Zirkulationspumpe
SEC 20 Installationsmodul Wärmepumpe
TC1/TC2 Mischertemperaturfühler
TS1 Kollektortemperaturfühler
TS2 Solarspeicher-Temperaturfühler
TW1 Speichertemperaturfühler
T0 Vorlauftemperaturfühler
T1 Außentemperaturfühler
44
4
AGS
TW1
T0
VC0
TS2
BHS ...-6 ERZ
SEC 20
CR 10
3
T1
400 V/ 230 V AC
M
VW1
M
M
VW1
AWE
VC0 Umschaltventil
VC1/VC2 3-Wege-Mischer
VW1 Umschaltventil Warmwasserbereitung
3.15.1 Anwendungsbereich
• Einfamilienhaus
• Zweifamilienhaus
3.15.2 Anlagenkomponenten
• Reversible Luft-Wasser-Wärmepumpe
Compress 7000i AW
• Inneneinheit AWE mit Bedieneinheit HPC 400
• Bivalenter Pufferspeicher BHS ... ERZ
• Frischwasserstation FF 20
• Thermische Solaranlage für Warmwasserbereitung
• 2 gemischte Heizkreise mit jeweils einer Fernbedie-
nung CR 10
Compress 7000i AW – 6 720 820 615 (2018/10)
MM 200 CR 10 HPC 400
5 4 5 3
1/2
MC2
T T T T
TC1 TC2
PC1
PC2
VC1 VC2
M M
400 V/ 230 V AC
CS7000/7001iAW
6 720 857 149-01.4O
