6

Elektrischer Anschluss

6.1

CAN-BUS und EMS

Wärmepumpe und Wärmepumpen-Inneneinheit werden
über eine Kommunikationsleitung, den CAN-BUS, mitei-
nander verbunden.
Als Verlängerungskabel außerhalb der Einheit ist ein LI-
YCY-Kabel (TP) 2 x 2 x 0,75 (oder gleichwertig) geeig-
net. Alternativ können für den Gebrauch im Freien
zugelassene Twisted-Pair-Kabel mit einem Mindestquer-
2
schnitt von 0,75 mm verwendet werden. Dabei den
Schirm nur einseitig und gegen das Gehäuse erden.
Die maximale Kabellänge beträgt 30 m.
Die Verbindung zwischen den Leiterplatten erfolgt über
vier Adern, die auch die 12-V-Spannung zwischen den
Leiterplatten verbinden. An den Leiterplatten befindet
sich jeweils eine Markierung für die 12-V- und die
CANbus-Anschlüsse.
Der Umschalter Term dient zur Kennzeichnung von An-
fang und Ende von CANbus-Schleifen. Die Karte des I/O-
Moduls in der Wärmepumpe muss terminiert werden.
Compress 7000i AW – 6 720 820 615 (2018/10)

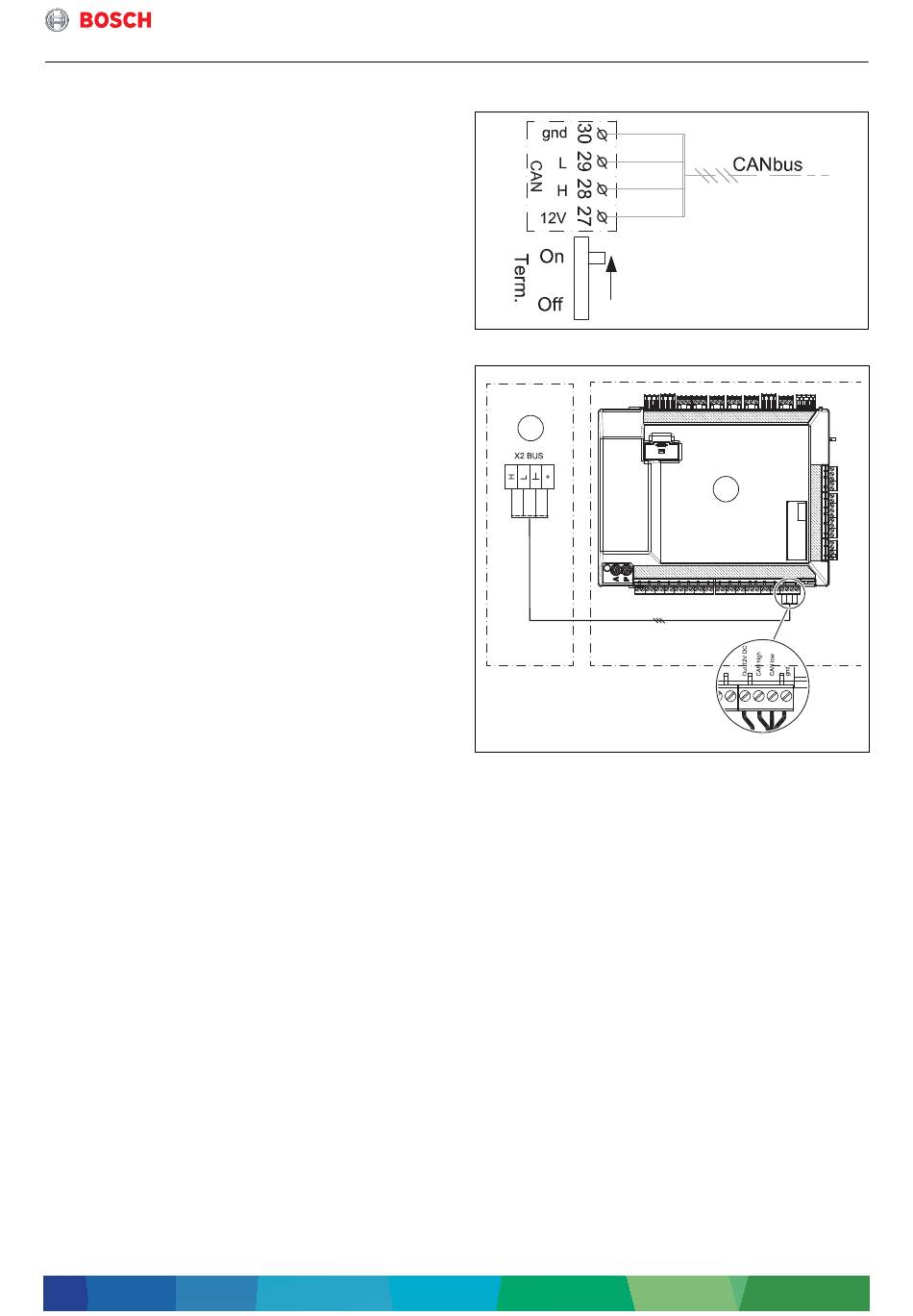

Bild 122 CANbus-Terminierung
1
Bild 123 CAN-BUS Verbindung zwischen Wärmepumpen-
einheit und Inneneinheit
[1] Wärmepumpe
[2] Installationseinheit, Inneneinheit
Elektrischer Anschluss
6 720 809 169-22.1I
2
CAN-BUS
6 720 814 498-55.3T
