Elektrischer Anschluss
6.3.4 Schaltplan Installationsmodul, integrierter elektrischer Zuheizer
1

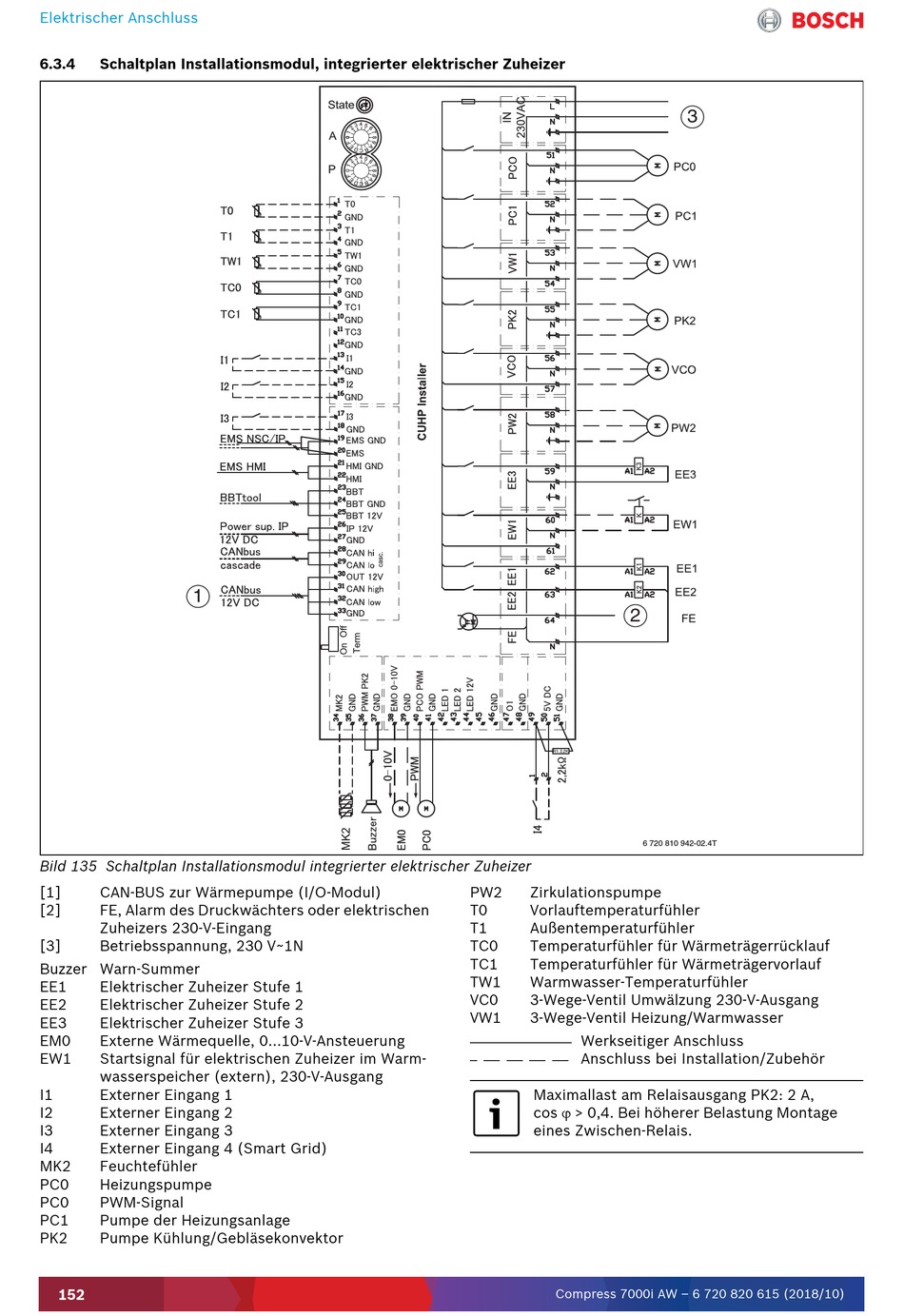

Bild 135 Schaltplan Installationsmodul integrierter elektrischer Zuheizer
[1] CAN-BUS zur Wärmepumpe (I/O-Modul)
[2] FE, Alarm des Druckwächters oder elektrischen
Zuheizers 230-V-Eingang
[3] Betriebsspannung, 230 V~1N
Buzzer Warn-Summer
EE1 Elektrischer Zuheizer Stufe 1
EE2 Elektrischer Zuheizer Stufe 2
EE3 Elektrischer Zuheizer Stufe 3
EM0 Externe Wärmequelle, 0...10-V-Ansteuerung
EW1 Startsignal für elektrischen Zuheizer im Warm-
wasserspeicher (extern), 230-V-Ausgang
I1 Externer Eingang 1
I2 Externer Eingang 2
I3 Externer Eingang 3
I4 Externer Eingang 4 (Smart Grid)
MK2 Feuchtefühler
PC0 Heizungspumpe
PC0 PWM-Signal
PC1 Pumpe der Heizungsanlage
PK2 Pumpe Kühlung/Gebläsekonvektor
152
2
PW2 Zirkulationspumpe
T0 Vorlauftemperaturfühler
T1 Außentemperaturfühler
TC0 Temperaturfühler für Wärmeträgerrücklauf
TC1 Temperaturfühler für Wärmeträgervorlauf
TW1 Warmwasser-Temperaturfühler
VC0 3-Wege-Ventil Umwälzung 230-V-Ausgang
VW1 3-Wege-Ventil Heizung/Warmwasser
Werkseitiger Anschluss
Anschluss bei Installation/Zubehör
Maximallast am Relaisausgang PK2: 2 A,
cos  > 0,4. Bei höherer Belastung Montage
eines Zwischen-Relais.
