Anlagenbeispiele
3.18 Compress 7000i AW, Inneneinheit AWE .., Pufferspeicher BH ..., bivalenter Warmwasserspei-
cher WPS ...-1 EP, solare Warmwasserbereitung, ein ungemischter und ein gemischter
Heiz-/Kühlkreis
MS 100
4
1
TS1
PS1
PW2
T
WWKG
TW1
TS2
WPS ...-1

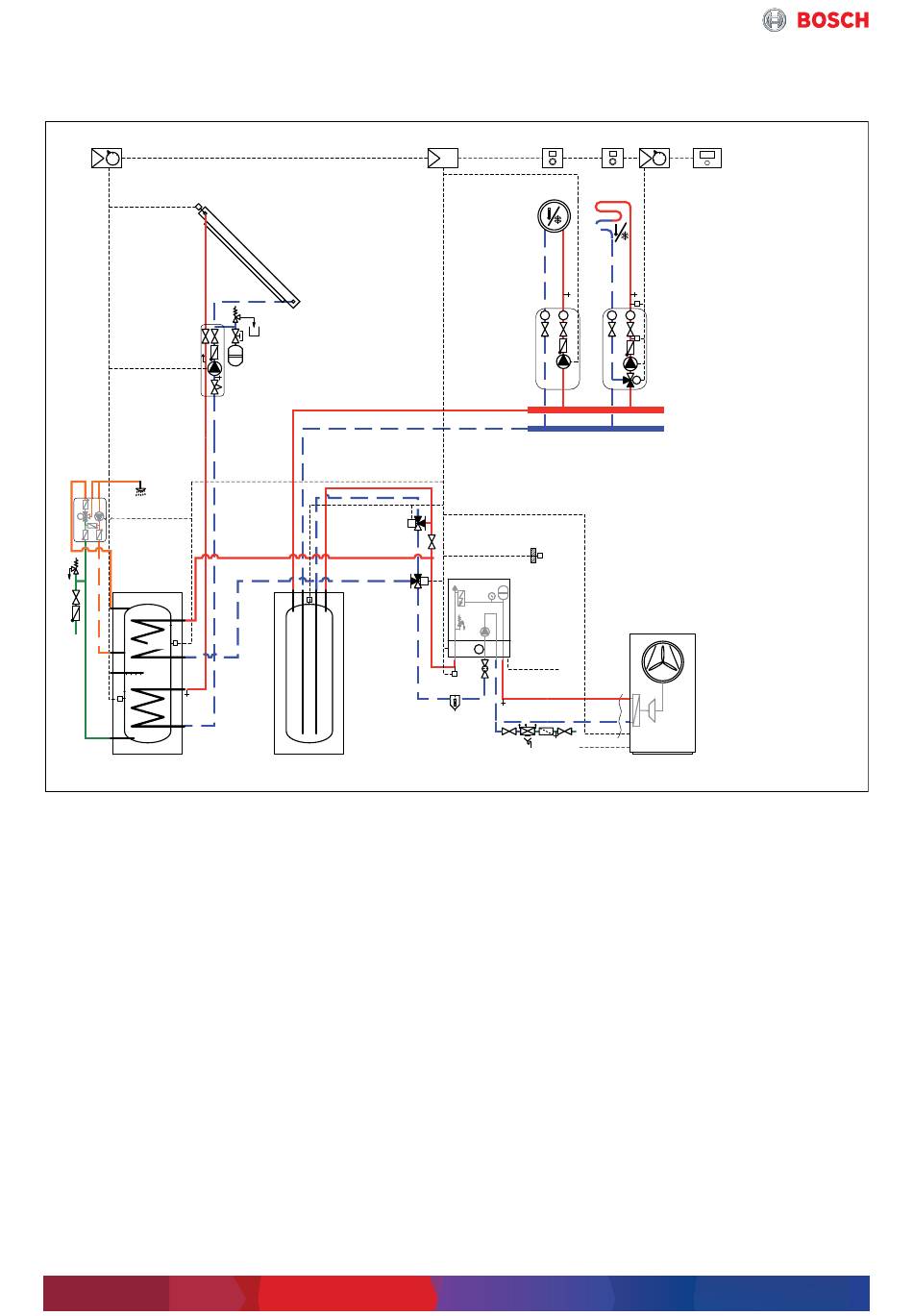

Bild 22 Anlagenschema mit Regelung (unverbindliche Prinzipdarstellung)
Position des Moduls:
[3] In der Station
[4] In der Station oder an der Wand
[5] An der Wand
AGS Solarstation
BH ... Pufferspeicher
AWE Inneneinheit mit elektrischem Zuheizer
CR 10 H Fernbedienung mit Luftfeuchtefühler
CS... Luft-Wasser-Wärmepumpe
HPC 400 Bedieneinheit
MC1 Temperaturbegrenzer
MK2 Feuchtefühler
MM 100 Modul für gemischte Heiz-/Kühlkreise
MS 100 Modul für einfache Solaranlagen
PC1 Pumpe Heiz-/Kühlkreis
PS1 Solarpumpe
PW2 Zirkulationspumpe
SEC 20 Installationsmodul Wärmepumpe
TC1 Mischertemperaturfühler
TS1 Kollektortemperaturfühler
TS2 Solarspeicher-Temperaturfühler
TW1 Speichertemperaturfühler
T0 Vorlauftemperaturfühler
T1 Außentemperaturfühler
50
SEC 20
AGS
B
VC0
A
M
AB
B
A
M
VW1
AB
T0
BH ...-6
CR 10 H CR 10 H
3 5
T T T
PC1
T1
400 V/ 230 V AC
MK2
400 V/ 230 V AC
AWE CS7000/7001iAW
VC0 Umschaltventil
VC1 3-Wege-Mischer
VW1 Umschaltventil Warmwasserbereitung
WPS ...-1 Bivalenter Warmwasserspeicher
WWKG Warmwasserkomfortgruppe
3.18.1 Anwendungsbereich
• Einfamilienhaus
• Zweifamilienhaus
3.18.2 Anlagenkomponenten
• Reversible Luft-Wasser-Wärmepumpe
Compress 7000i AW
• Inneneinheit AWE mit Bedieneinheit HPC 400
• Pufferspeicher BH 120...300-5

• Bivalenter Warmwasserspeicher WPS ...-1

• Thermische Solaranlage für Warmwasserbereitung
• Ein ungemischter und ein gemischter Heiz-/Kühlkreis
mit jeweils einer Fernbedienung CR 10 H
