Bosch Compress 7000i AW Planungsunterlage Seite 169

Anschlussplan
VS1,
PS2, PS3
N 74 75
N L
M
PS5*

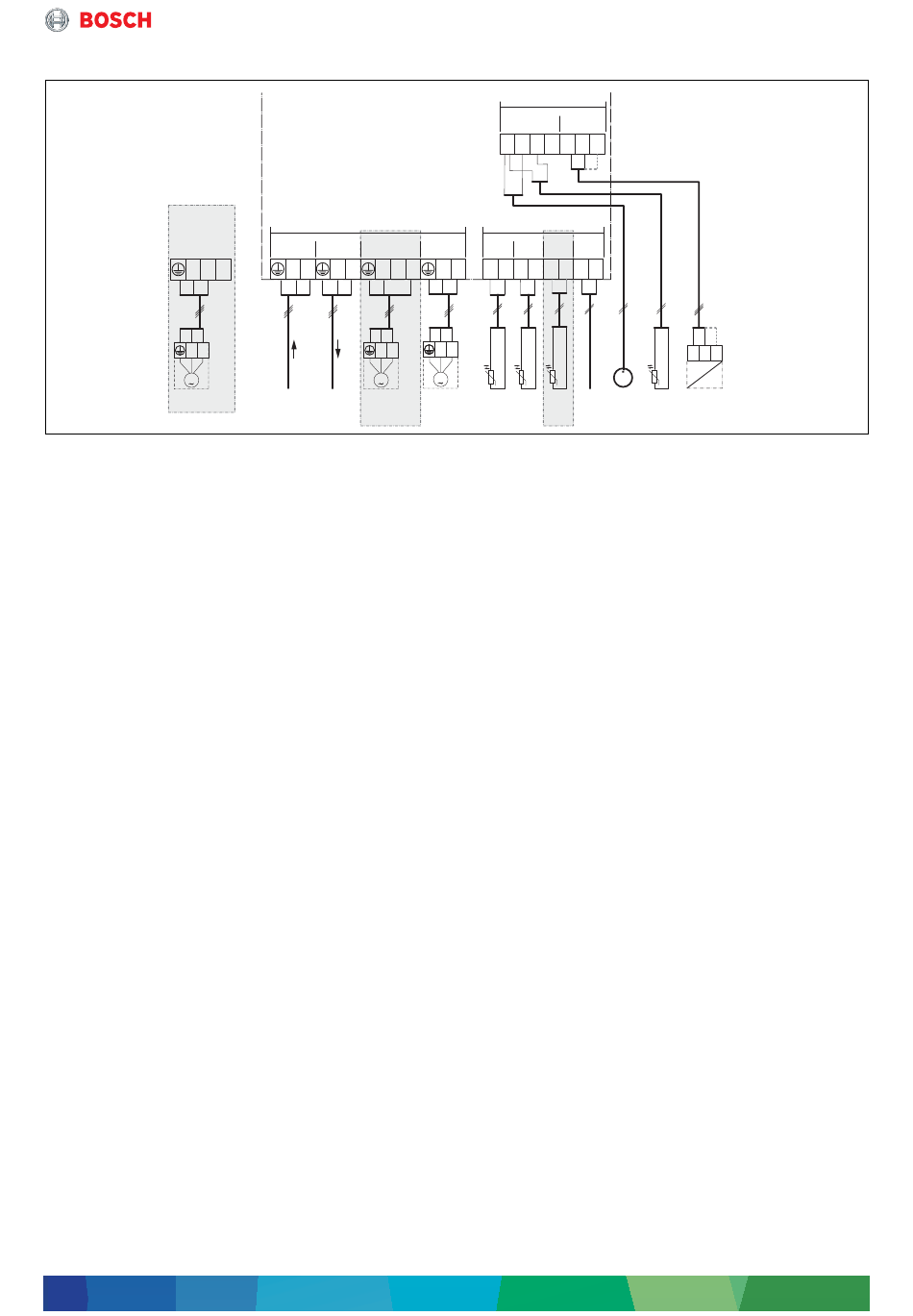

Bild 156 Anschlussklemmen des Solarmoduls MS 100
230 V~ Anschluss Netzspannung
BUS Anschluss BUS-System
IS1 Anschluss für Wärmemengenzählung
(Input Solar)
Klemmenbelegung: 1 – Masse (Wasserzähler
und Temperaturfühler); 2 – Durchfluss (Was-
serzähler); 3 – Temperatur (Temperaturfühler);
4 – 5 VDC (Spannungsversorgung für Vortex-
sensoren)
MS 100 Modul für Standardsolaranlagen
OS1 Anschluss Drehzahlregelung Pumpe (PWM oder
0...10 V) (Output Solar)
Klemmenbelegung: 1 – Masse; 2 – PWM/ 0...10-
V-Ausgang (Output); 3 – PWM Eingang (Input,
optional)
PS1...3 Anschluss Pumpe (Pump Solar)
PS1 Solarpumpe Kollektorfeld 1
PS5 Speicherladepumpe bei Verwendung eines ex-
ternen Wärmetauschers
PS6 Speicherumladepumpe für Umladesystem ohne
Wärmetauscher (und thermische Desinfektion)
PS9 Pumpe thermische Desinfektion
TS1...3 Anschluss Temperaturfühler (Temperature sen-
sor Solar)
TS1 Temperaturfühler Kollektorfeld 1
TS2 Temperaturfühler Speicher 1 unten
TS6 Temperaturfühler Wärmetauscher
TS12 Temperaturfühler im Vorlauf zum Solarkollektor
(Wärmemengenzähler)
TS13 Temperaturfühler im Rücklauf vom Solarkollek-
tor (Wärmemengenzähler)
VS1 Anschluss 3-Wege-Ventil oder 3-Wege-Mischer
(Valve Solar)
WM1 Wasserzähler
Compress 7000i AW – 6 720 820 615 (2018/10)
MS 100
120/230 V AC
PS1
VS1, PS2, PS3
120/230VAC 120/230VAC
N L N L N 74 75
N L
M
230 VAC 230 VAC PS1
PS6*
PS9*
Funktionsmodule für die Erweiterung des Regelsystems
≤ 24 V
IS1 OS1
1 2 3 4 1 2 3
≤ 24 V
TS1 TS2 TS3 BUS
N 63 1 2 1 2 1 2 1 2
N L
M
TS1 TS2 TS6* BUS WM1
TS12*
1 2 3
PWM
V
0-10V
TS13 PS1
6 720 810 985-01.2O
