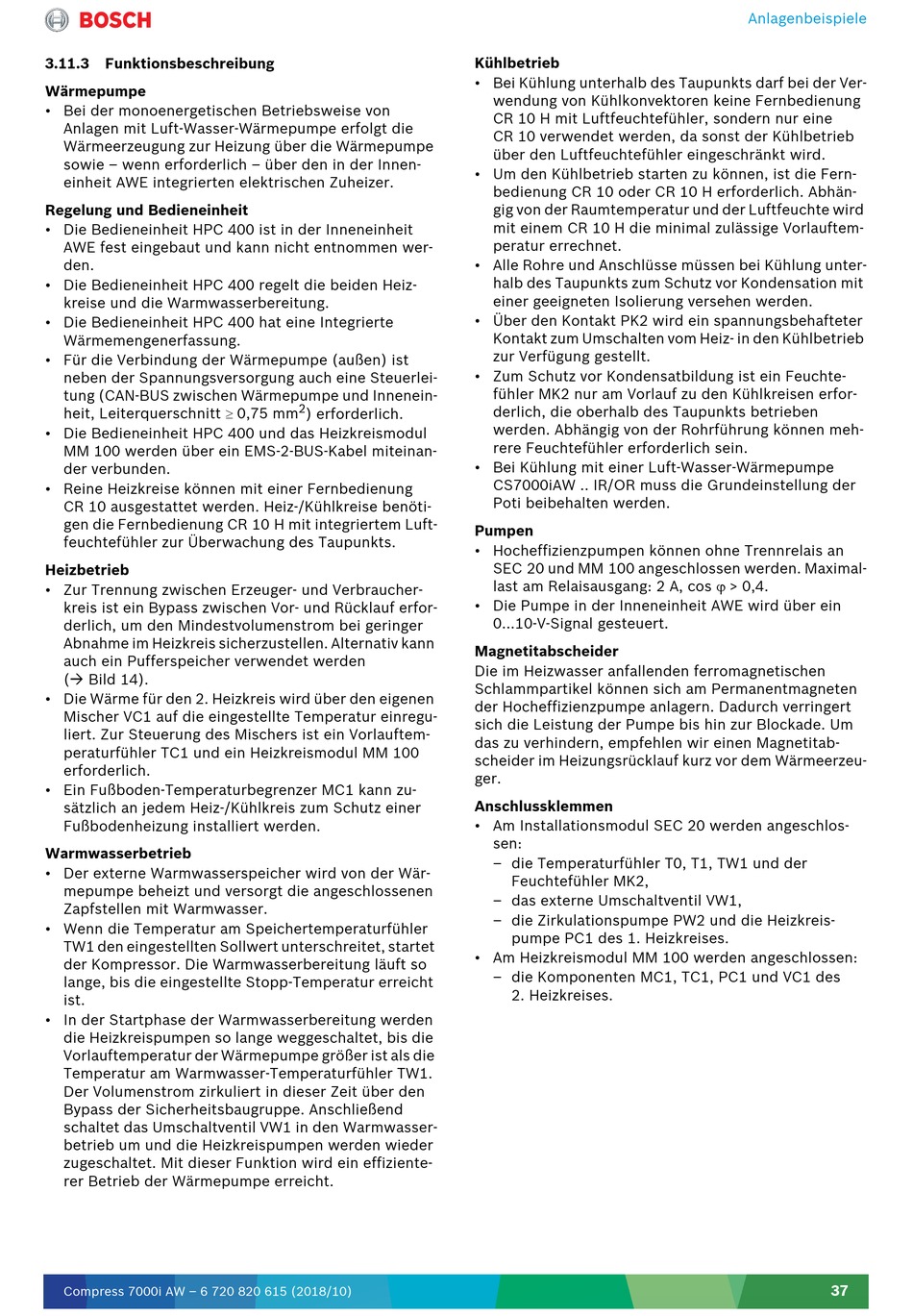

3.11.3 Funktionsbeschreibung
Wärmepumpe
• Bei der monoenergetischen Betriebsweise von
Anlagen mit Luft-Wasser-Wärmepumpe erfolgt die
Wärmeerzeugung zur Heizung über die Wärmepumpe
sowie – wenn erforderlich – über den in der Innen-
einheit AWE integrierten elektrischen Zuheizer.
Regelung und Bedieneinheit
• Die Bedieneinheit HPC 400 ist in der Inneneinheit
AWE fest eingebaut und kann nicht entnommen wer-
den.
• Die Bedieneinheit HPC 400 regelt die beiden Heiz-
kreise und die Warmwasserbereitung.
• Die Bedieneinheit HPC 400 hat eine Integrierte
Wärmemengenerfassung.
• Für die Verbindung der Wärmepumpe (außen) ist
neben der Spannungsversorgung auch eine Steuerlei-
tung (CAN-BUS zwischen Wärmepumpe und Innenein-
heit, Leiterquerschnitt 0,75 mm
• Die Bedieneinheit HPC 400 und das Heizkreismodul
MM 100 werden über ein EMS-2-BUS-Kabel miteinan-
der verbunden.
• Reine Heizkreise können mit einer Fernbedienung
CR 10 ausgestattet werden. Heiz-/Kühlkreise benöti-
gen die Fernbedienung CR 10 H mit integriertem Luft-
feuchtefühler zur Überwachung des Taupunkts.
Heizbetrieb
• Zur Trennung zwischen Erzeuger- und Verbraucher-
kreis ist ein Bypass zwischen Vor- und Rücklauf erfor-
derlich, um den Mindestvolumenstrom bei geringer
Abnahme im Heizkreis sicherzustellen. Alternativ kann
auch ein Pufferspeicher verwendet werden
( Bild 14).
• Die Wärme für den 2. Heizkreis wird über den eigenen
Mischer VC1 auf die eingestellte Temperatur einregu-
liert. Zur Steuerung des Mischers ist ein Vorlauftem-
peraturfühler TC1 und ein Heizkreismodul MM 100
erforderlich.
• Ein Fußboden-Temperaturbegrenzer MC1 kann zu-
sätzlich an jedem Heiz-/Kühlkreis zum Schutz einer
Fußbodenheizung installiert werden.
Warmwasserbetrieb
• Der externe Warmwasserspeicher wird von der Wär-
mepumpe beheizt und versorgt die angeschlossenen
Zapfstellen mit Warmwasser.
• Wenn die Temperatur am Speichertemperaturfühler
TW1 den eingestellten Sollwert unterschreitet, startet
der Kompressor. Die Warmwasserbereitung läuft so
lange, bis die eingestellte Stopp-Temperatur erreicht
ist.
• In der Startphase der Warmwasserbereitung werden
die Heizkreispumpen so lange weggeschaltet, bis die
Vorlauftemperatur der Wärmepumpe größer ist als die
Temperatur am Warmwasser-Temperaturfühler TW1.
Der Volumenstrom zirkuliert in dieser Zeit über den
Bypass der Sicherheitsbaugruppe. Anschließend
schaltet das Umschaltventil VW1 in den Warmwasser-
betrieb um und die Heizkreispumpen werden wieder
zugeschaltet. Mit dieser Funktion wird ein effiziente-
rer Betrieb der Wärmepumpe erreicht.
Compress 7000i AW – 6 720 820 615 (2018/10)
2
) erforderlich.
Kühlbetrieb
• Bei Kühlung unterhalb des Taupunkts darf bei der Ver-
wendung von Kühlkonvektoren keine Fernbedienung
CR 10 H mit Luftfeuchtefühler, sondern nur eine
CR 10 verwendet werden, da sonst der Kühlbetrieb
über den Luftfeuchtefühler eingeschränkt wird.
• Um den Kühlbetrieb starten zu können, ist die Fern-
bedienung CR 10 oder CR 10 H erforderlich. Abhän-
gig von der Raumtemperatur und der Luftfeuchte wird
mit einem CR 10 H die minimal zulässige Vorlauftem-
peratur errechnet.
• Alle Rohre und Anschlüsse müssen bei Kühlung unter-
halb des Taupunkts zum Schutz vor Kondensation mit
einer geeigneten Isolierung versehen werden.
• Über den Kontakt PK2 wird ein spannungsbehafteter
Kontakt zum Umschalten vom Heiz- in den Kühlbetrieb
zur Verfügung gestellt.
• Zum Schutz vor Kondensatbildung ist ein Feuchte-
fühler MK2 nur am Vorlauf zu den Kühlkreisen erfor-
derlich, die oberhalb des Taupunkts betrieben
werden. Abhängig von der Rohrführung können meh-
rere Feuchtefühler erforderlich sein.
• Bei Kühlung mit einer Luft-Wasser-Wärmepumpe
CS7000iAW .. IR/OR muss die Grundeinstellung der
Poti beibehalten werden.
Pumpen
• Hocheffizienzpumpen können ohne Trennrelais an
SEC 20 und MM 100 angeschlossen werden. Maximal-
last am Relaisausgang: 2 A, cos  > 0,4.
• Die Pumpe in der Inneneinheit AWE wird über ein
0...10-V-Signal gesteuert.
Magnetitabscheider
Die im Heizwasser anfallenden ferromagnetischen
Schlammpartikel können sich am Permanentmagneten
der Hocheffizienzpumpe anlagern. Dadurch verringert
sich die Leistung der Pumpe bis hin zur Blockade. Um
das zu verhindern, empfehlen wir einen Magnetitab-
scheider im Heizungsrücklauf kurz vor dem Wärmeerzeu-
ger.
Anschlussklemmen
• Am Installationsmodul SEC 20 werden angeschlos-
sen:
– die Temperaturfühler T0, T1, TW1 und der
Feuchtefühler MK2,
– das externe Umschaltventil VW1,
– die Zirkulationspumpe PW2 und die Heizkreis-
pumpe PC1 des 1. Heizkreises.
• Am Heizkreismodul MM 100 werden angeschlossen:
– die Komponenten MC1, TC1, PC1 und VC1 des
2. Heizkreises.
Anlagenbeispiele
