Elektrischer Anschluss
6.3.6 Schaltplan für Installationsmodul, Start/Stopp des externen Zuheizers

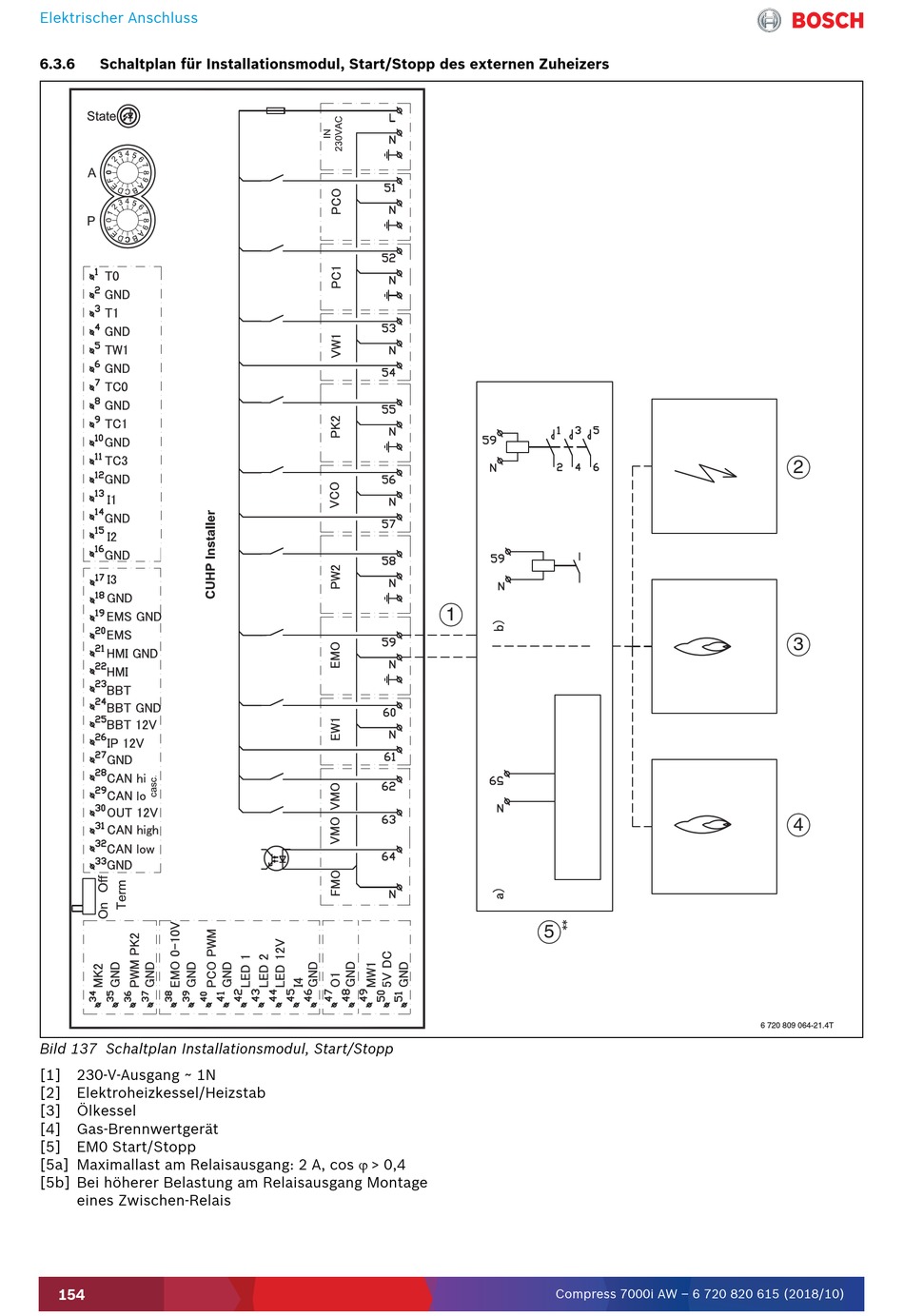

Bild 137 Schaltplan Installationsmodul, Start/Stopp
[1] 230-V-Ausgang ~ 1N
[2] Elektroheizkessel/Heizstab
[3] Ölkessel
[4] Gas-Brennwertgerät
[5] EM0 Start/Stopp
[5a] Maximallast am Relaisausgang: 2 A, cos > 0,4
[5b] Bei höherer Belastung am Relaisausgang Montage
eines Zwischen-Relais
154
1
5
Compress 7000i AW – 6 720 820 615 (2018/10)
2
3
4
6 720 809 064-21.4T
