3.2.5 Nastavení délky kabelu plovákového
spínače
U čerpadel dodávaných s plovákovým spínačem lze
rozdíl hladin mezi zapnutím a vypnutím nastavit
změnou volné délky kabelu mezi plovákovým
spínačem a rukojetí čerpadla.
• Prodloužená volná délka kabelu bude mít za
následek nižší spínací četnost čerpadla a větší
rozdíl mezi hladinami.
• Zkrácená volná délka kabelu bude mít za
následek vyšší spínací četnost čerpadla a menší
rozdíl mezi hladinami.
Sání musí být vždy pod zapínací hladinou čerpadla,
aby se zabránilo nasátí vzduchu do čerpadla.
L

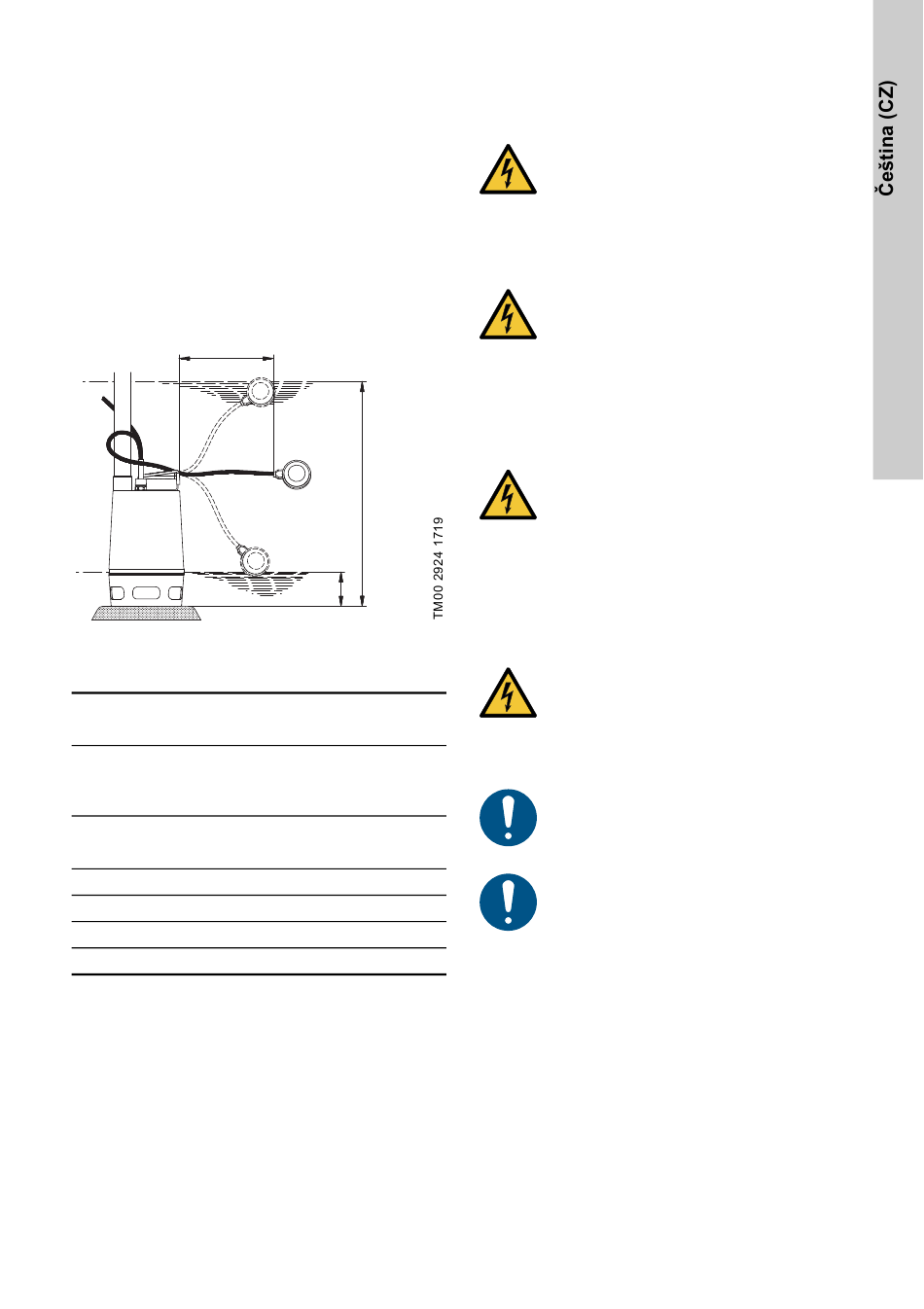

Obr. 4 Zapínací a vypínací hladiny
Zapínací a vypínací hladiny závisí na délce kabelu.
Zapínací a vypínací hladiny
čerpadla Unilift AP
Minimální délka
kabelu (L):
100 mm
Typ Start
čerpadla [mm]
AP12.40 360
AP12.50 410
AP35 440
AP50 460
* Minimální vypínací hladina při nepřetržitém
provozu nebo při použití externího regulátoru.
Start
Stop
Maximální délka
kabelu (L):
250 mm
Stop Start Stop*
[mm] [mm] [mm]
230 370 100
250 380 110
280 450 155
320 450 190
4. Elektrická přípojka
NEBEZPEČÍ
Úraz elektrickým proudem
Smrt nebo závažná újma na zdraví
- Před započetím jakékoli práce na
výrobku vypněte napájecí napětí.
- Zajistěte, aby zdroj napájecího napětí
nemohl být náhodně zapnut.
NEBEZPEČÍ
Úraz elektrickým proudem
Smrt nebo závažná újma na zdraví
- Instalace musí být vybavena proudovým
chráničem (RCD) s vypínacím proudem
menším než 30 mA.
NEBEZPEČÍ
Úraz elektrickým proudem
Smrt nebo závažná újma na zdraví
- Zkontrolujte, zda je napájecí zástrčka
dodávaná s výrobkem v souladu
s místními předpisy.
- Zástrčka musí mít stejný typ připojení
ochranného zemnícího vodiče (PE) jako
zásuvka. Pokud nemá, použijte vhodný
adaptér, pokud to povolují místní
předpisy.
NEBEZPEČÍ
Úraz elektrickým proudem
Smrt nebo závažná újma na zdraví
- Napájecí kabely bez zástrčky je nutné
připojit k odpojovacímu zařízení
přívodního napětí, které je součástí
pevného zapojení podle místních
předpisů pro zapojení.
Všechna elektrická připojení musí být
provedena osobou s příslušnou kvalifikací
v souladu s místními předpisy.
V závislosti na místních předpisech je
nutno použít čerpadlo s minimálně 10 m
síťovým kabelem, pokud se čerpadlo
používá jako přenosné pro různá použití.
