Installation und spezielle Voraussetzungen
Installation
Befundausdruck mit dem Graphikdrucker
2-8
Nach dem Anschließen des Matrixdruckers an die Schnittstelle für den
Graphikdrucker (siehe Abbildung) können die Befunde als Diagramme
ausgedruckt werden. Der gleiche Drucker (oder ein zweiter Matrix-
drucker) kann beim Anschließen an die Schnittstelle für den Ticket-
drucker zum Bedrucken von Tickets verwendet werden. Werden die
Befunde sowohl in Form von Diagrammen als auch auf Tickets ausge-
druckt benötigt, empfiehlt sich die Verwendung von zwei Druckern.
PC-Tastatur-
anschluß

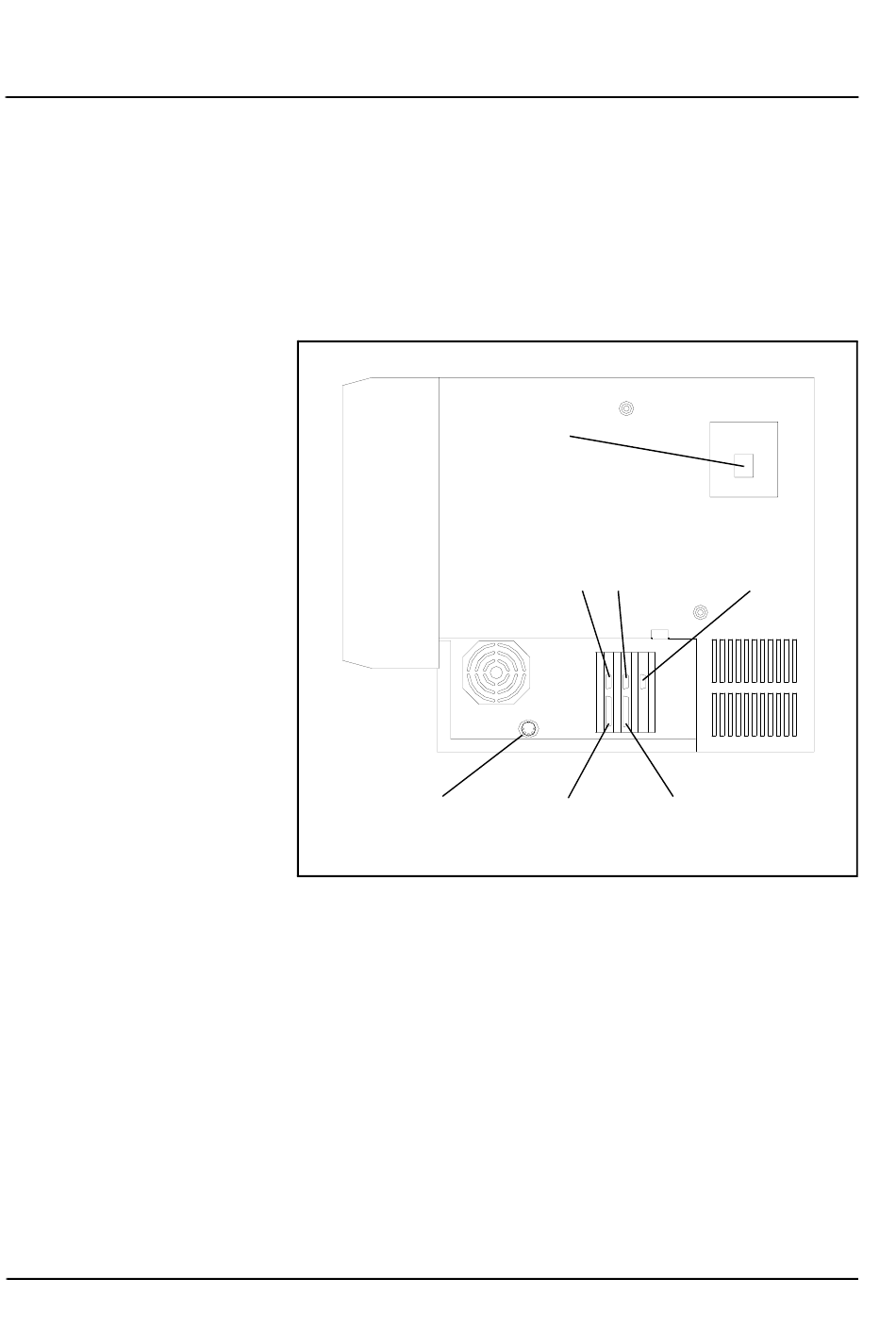

Abbildung 2.1: Schnittstellen (rechte Geräteseite)
Die Installation des/der Drucker(s) entsprechend den Anweisungen
durchführen. Dabei darauf achten, daß der/die Drucker an die richtige
Schnittstelle angeschlossen wird/werden. Für den Ausdruck der Befunde
auf vorgedruckte Tickets mit dem Matrixdrucker folgen besondere
Hinweise. Eine ausführliche Beschreibung der Bedienung und der
Bauteile des Druckers ist im Druckerhandbuch zu finden.
Der Graphikdrucker ist ein OKIDATA MICROLINE 320 oder
kompatibler Drucker.
1. Den Drucker entsprechend den Hinweisen im Druckerhandbuch
aufstellen.
Haupt-
netzschalter
Serielle RS-232-
Schnittstellen-
anschlüsse
Anschluß für den
Graphikdrucker
CELL-DYN
Kapitel 2
Monitor-
anschluß
Anschluß für den
Ticketdrucker
®
1700 Bedienungsanleitung
84-6436/R4 — Juli 2008
