Kapitel 13
®
CELL-DYN 1700 Bedienungsanleitung
56-0367/R3 - November 2004
2. Anhand der nachfolgenden Abbildung die beiden Schlauchpumpenrotoren,
die Abstandhalter f r die Schlauchpumpenschl uche und die Andruckfedern
suchen.
Abstand-
halter
Rotor der
Schlauch-
pumpe f r
Proben

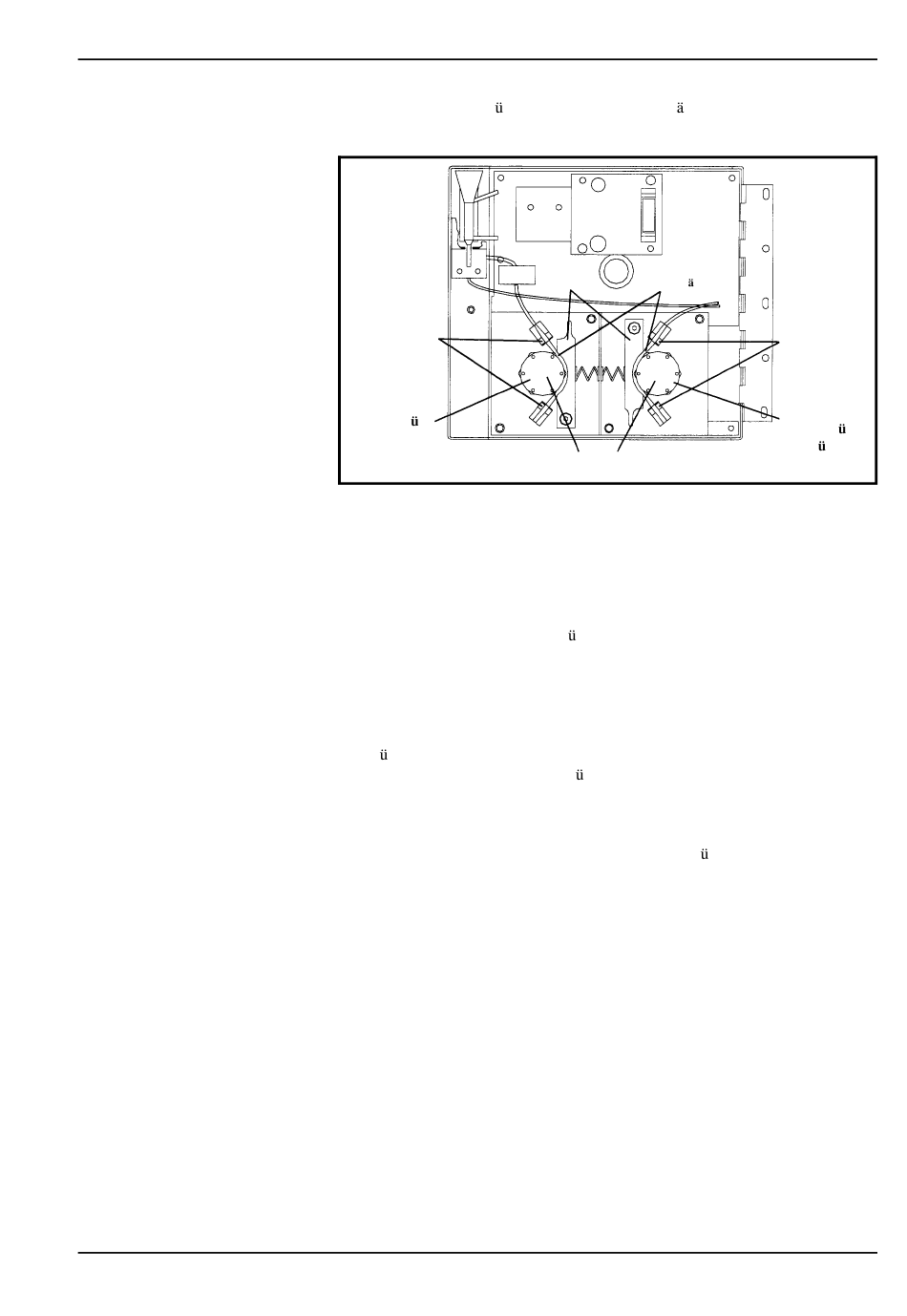

Abbildung 13.6: Closed Sampler (geschlossene Probenzufuhr) – Innenansicht
3. Zur Entnahme des Schlauchpumpenschlauchs den Schlauch an einem Ende
ergreifen und soweit dehnen, daÜ er aus dem Abstandhalter herausgezogen
werden kann.
4. Die Andruckfeder zur Seite dr cken, und den Schlauch vorsichtig unter dem
Rotor hervorziehen.
5. Das andere Schlauchende vom Abstandhalter abziehen.
6. Die beiden Enden des auszutauschenden Schlauchs von den Verbindungs-
st cken abnehmen. Den Schlauch durch einen neuen ersetzen, der wieder
auf diese beiden Verbindungsst cke gezogen wird.
7. Zum Wiedereinsetzen des Schlauchpumpenschlauchs die beiden Kragen an
den Schlauchenden in die Abstandhalter legen und den Schlauch zwischen
Schlauchpumpenrotor und Andruckfeder entlang f hren.
8. Die Schutzabdeckung des Closed Samplers schlieÜen, und die Halte-
schraube im Uhrzeigersinn festziehen.
9. Diese Wartung im Wartungsprotokoll dokumentieren.
Schlauch-
Andruck-
pumpen-
federn
schl uche
Schlauchpumpenrotoren
CELL-DYN 1700CS
Service und Wartung
Abstand-
halter
Rotor der
Schlauch-
pumpe f r
Verd n-
nungsmittel
13-37
