Kapitel 1
Rechte Geräteseite
®
CELL-DYN
1700 Bedienungsanleitung
84-6436/R4 — Juli 2008
Sicherung
Die Sicherung befindet sich direkt über dem Netzkabelanschluß. Im
CELL-DYN 1700 System kommen zwei Sicherungstypen zur Anwen-
dung: eine träge 5-A-Sicherung für den Betrieb bei 110/220 V~ und eine
träge 2,5-A-Sicherung für den Betrieb bei 220/240 V~. Bei der Span-
nungseinstellung darauf achten, daß der entsprechende Sicherungstyp
verwendet wird. (Im Zubehörkit sind beide Sicherungstypen enthalten.)
Netzkabelanschluß
Buchse zum Anschließen des Hauptnetzkabels an das Gerät.
Die Abbildung zeigt die Komponenten an der rechten Geräteseite. Ihre
Funktionsbeschreibung folgt auf der nächsten Seite.
PC-Tastatur-
anschluß

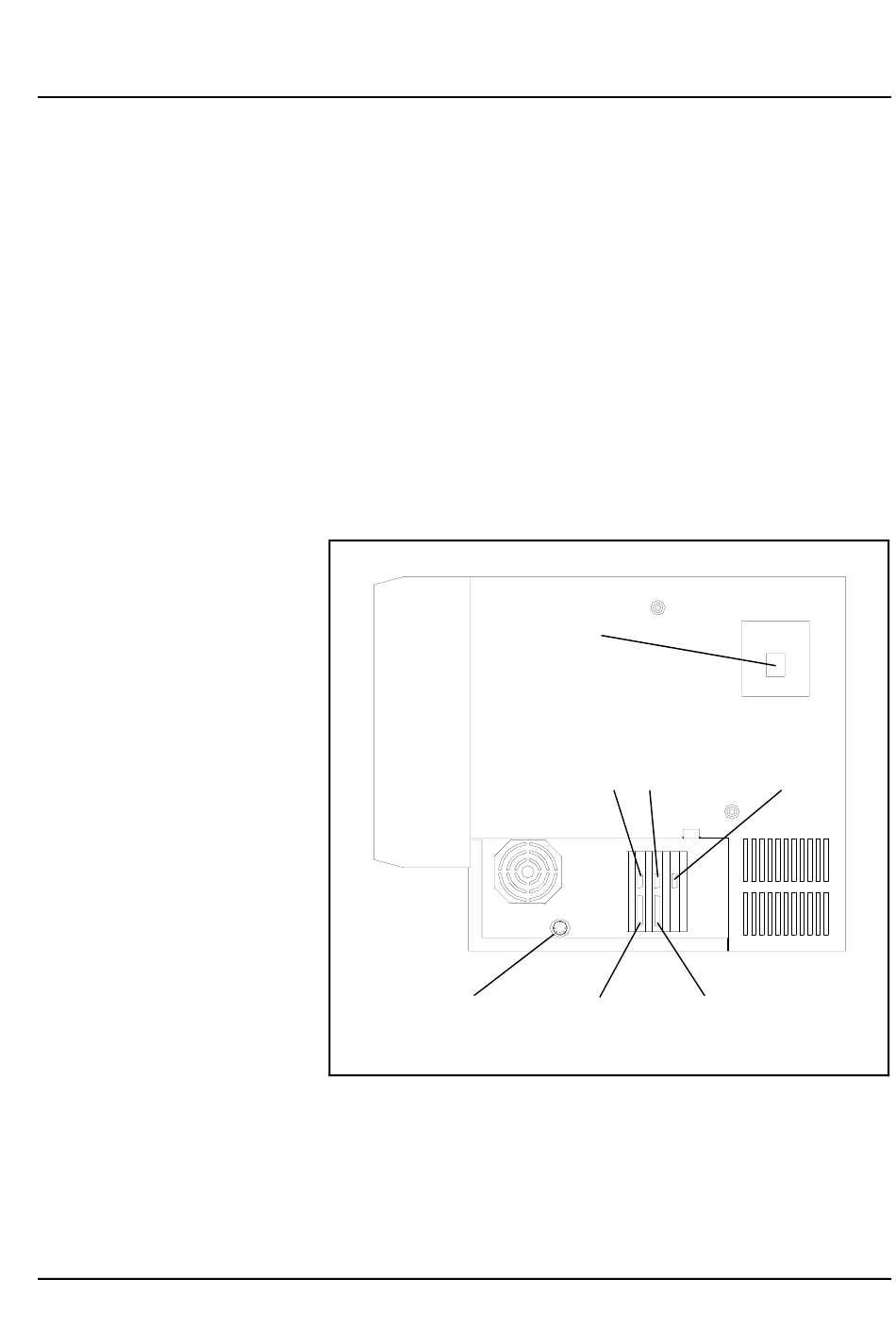

Abbildung 1.6: Rechte Geräteseite
Verwendung und Funktionen
Haupt-
netzschalter
Serielle RS-232-
Schnittstellen-
anschlüsse
Anschluß für den
Graphikdrucker
Baugruppen
Monitor-
anschluß
Anschluß für den
Ticketdrucker
1-11
