4.1.2

ACU 201 (4,0 bis 9,2 kW) und ACU 401 (5,5 und 15,0 kW)

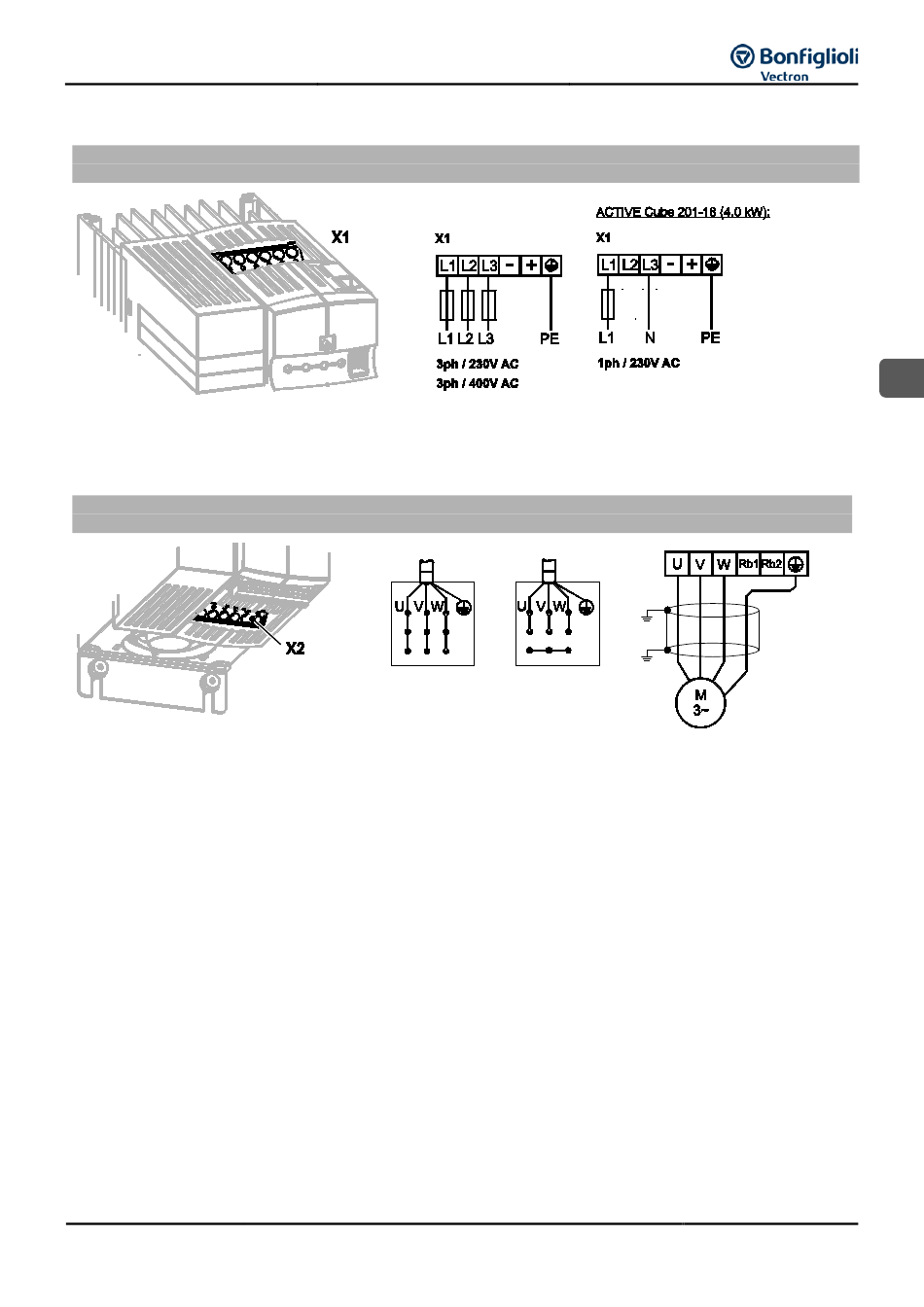

Netzanschluss
ACU201 (4,0 bis 9,2 kW) und ACU401 (5,5 und 15,0 kW)
ACU201-18 (4,0 kW): ein- und dreiphasiger Anschluss möglich
ACU201-19 (5,5 kW) und größer: dreiphasiger Anschluss möglich
Motoranschluss
ACU201 (4,0 bis 9,2 kW) und ACU401 (5,5 und 15,0 kW)
Verwenden Sie für den Anschluss des Schutzleiters der Netz- und Motorleitung die vorgesehenen Anschlussmög-
lichkeiten der Klemmen X1 und X2. Andere Anschlussmöglichkeiten für den Anschluss des Schutzleiters der Netz-
und Motorleitung sind nicht zulässig.
Zum Anschluss eines Bremswiderstandes die Klemmen R
05/16
Dreickeckschaltung
Quick Start Guide ACU 201, ACU 401, ACU 501, ACU 601
Sternschaltung
und R verwenden.
b1 b2
D
