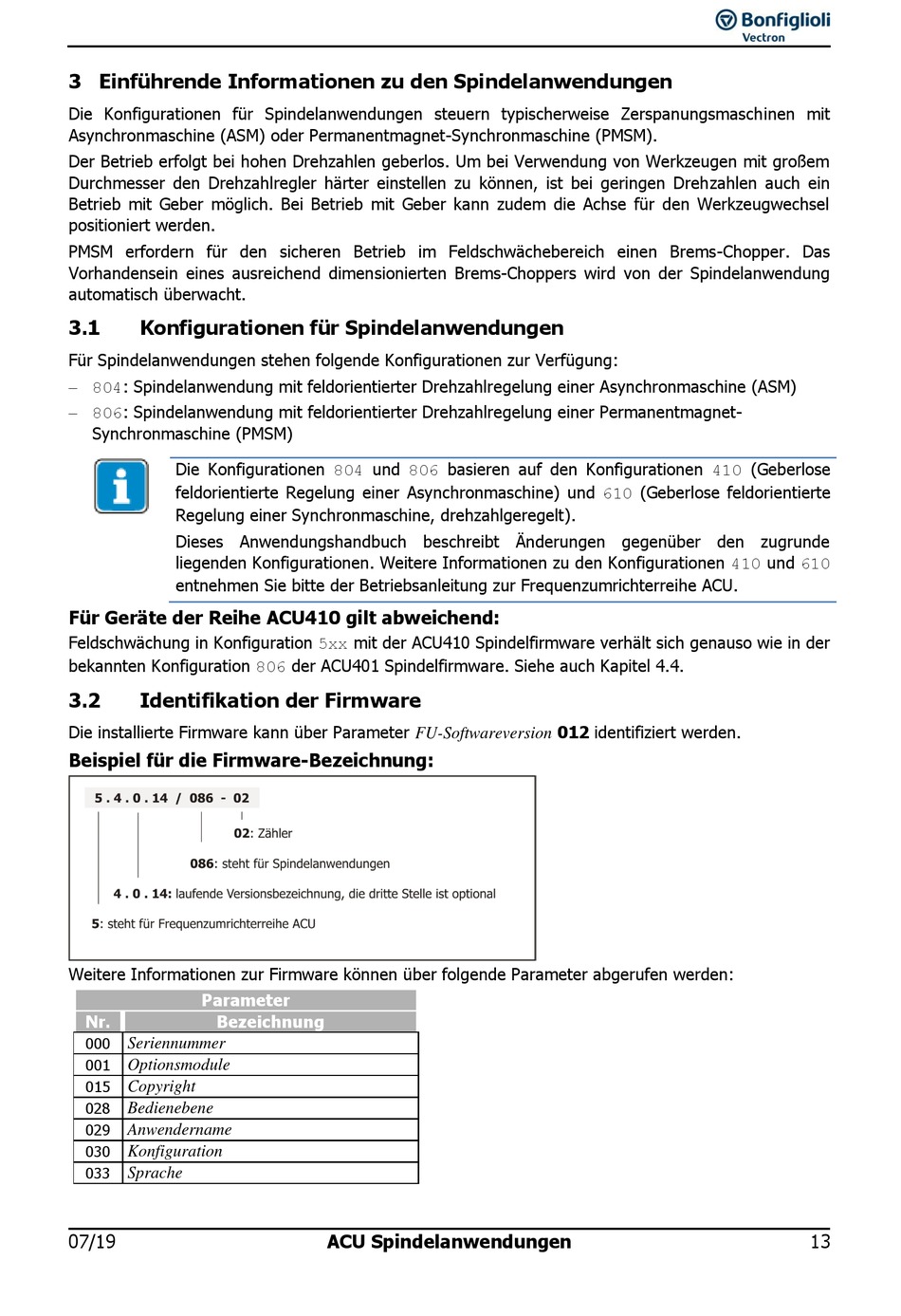

3 Einführende Informationen zu den Spindelanwendungen
Die Konfigurationen für Spindelanwendungen steuern typischerweise Zerspanungsmaschinen mit
Asynchronmaschine (ASM) oder Permanentmagnet-Synchronmaschine (PMSM).
Der Betrieb erfolgt bei hohen Drehzahlen geberlos. Um bei Verwendung von Werkzeugen mit großem
Durchmesser den Drehzahlregler härter einstellen zu können, ist bei geringen Drehzahlen auch ein
Betrieb mit Geber möglich. Bei Betrieb mit Geber kann zudem die Achse für den Werkzeugwechsel
positioniert werden.
PMSM erfordern für den sicheren Betrieb im Feldschwächebereich einen Brems-Chopper. Das
Vorhandensein eines ausreichend dimensionierten Brems-Choppers wird von der Spindelanwendung
automatisch überwacht.
3.1 Konfigurationen für Spindelanwendungen
Für Spindelanwendungen stehen folgende Konfigurationen zur Verfügung:
 804: Spindelanwendung mit feldorientierter Drehzahlregelung einer Asynchronmaschine (ASM)
 806: Spindelanwendung mit feldorientierter Drehzahlregelung einer Permanentmagnet-
Synchronmaschine (PMSM)
Die Konfigurationen 804 und 806 basieren auf den Konfigurationen 410 (Geberlose
feldorientierte Regelung einer Asynchronmaschine) und 610 (Geberlose feldorientierte
Regelung einer Synchronmaschine, drehzahlgeregelt).
Dieses Anwendungshandbuch beschreibt Änderungen gegenüber den zugrunde
liegenden Konfigurationen. Weitere Informationen zu den Konfigurationen 410 und 610
entnehmen Sie bitte der Betriebsanleitung zur Frequenzumrichterreihe ACU.
Für Geräte der Reihe ACU410 gilt abweichend:
Feldschwächung in Konfiguration 5xx mit der ACU410 Spindelfirmware verhält sich genauso wie in der
bekannten Konfiguration 806 der ACU401 Spindelfirmware. Siehe auch Kapitel 4.4.
3.2

Identifikation der Firmware

Die installierte Firmware kann über Parameter FU-Softwareversion 012 identifiziert werden.
Beispiel für die Firmware-Bezeichnung:
Weitere Informationen zur Firmware können über folgende Parameter abgerufen werden:
Parameter
Nr. Bezeichnung
000
Seriennummer
001
Optionsmodule
015
Copyright
028
Bedienebene
029
Anwendername
030
Konfiguration
033
Sprache
07/19 ACU Spindelanwendungen 13
