7.5 Anschlüsse der Baugrößen
7.5.1 Baugrößen 1 und 2: ANG 210 (bis 3,0 kW) und 410 (bis 4,0 kW)
Der Netzanschluss der Frequenzumrichter erfolgt über die Steckklemme X1. Der Anschluss des Motors
und des Bremwiderstandes an den Frequenzumrichter erfolgt über die Steckklemme X2. Die Schutzart
IP20 (EN60529) ist nur bei aufgesteckten Klemmen gewährleistet.
GEFAHR
Den Frequenzumrichter spannungslos schalten und gegen Wiedereinschalten sichern.
Die Spannungsfreiheit prüfen.
Erst wenn die Zwischenkreiskondensatoren entladen sind, darf am Gerät gearbeitet
werden. Die Wartezeit beträgt bei den Baugrößen 1 und 2 mindestens 3 Minuten.
Die Netz-, Gleichspannungs- und Motorklemmen können auch nach der Freischaltung
des Frequenzumrichters gefährliche Spannungen führen.
Die verpolungssicheren Steckklemmen X1 und X2 leistungslos anschließen und leis-
tungslos trennen.

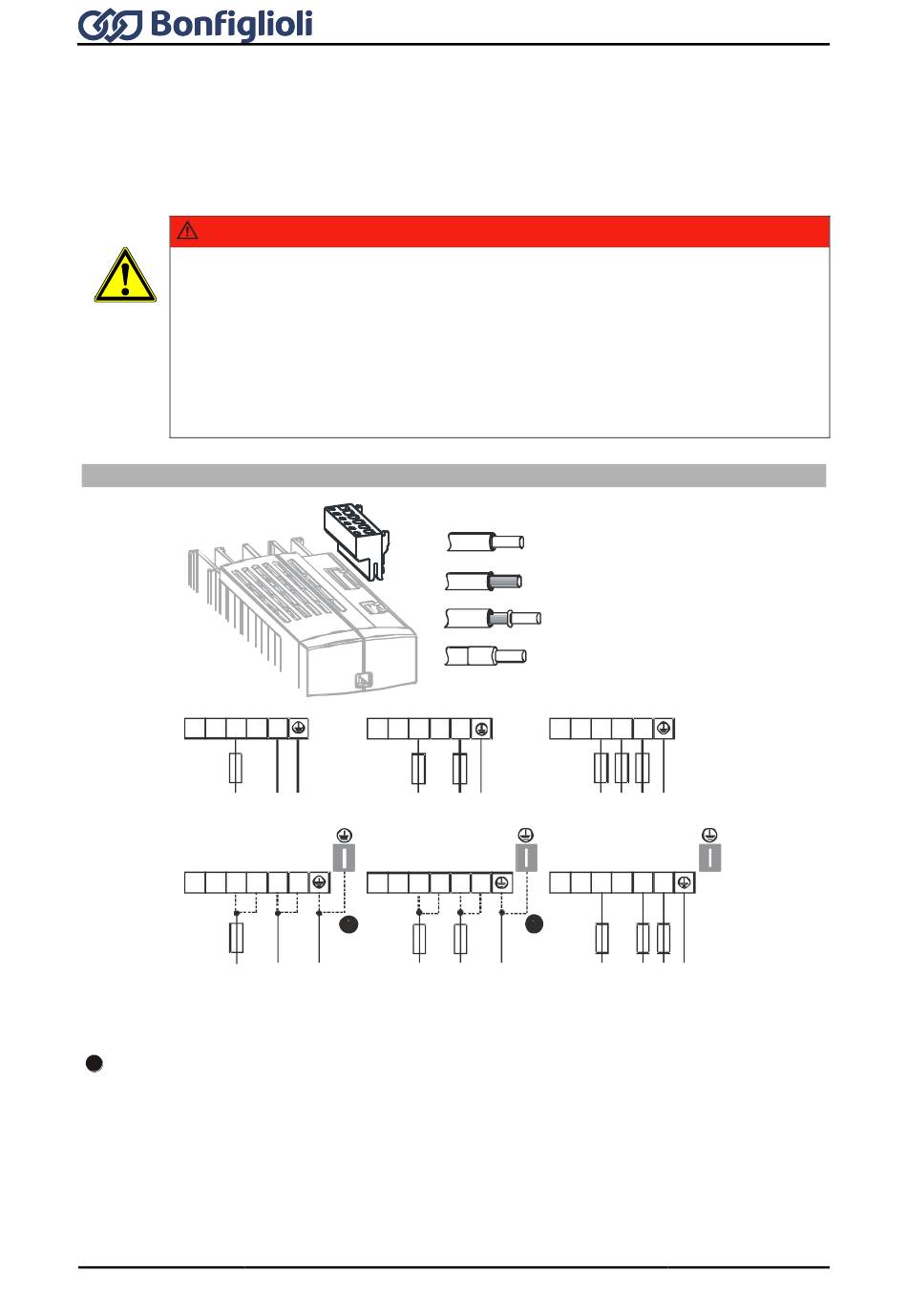

Netzanschluss ANG 210 (bis 3,0 kW) und 410 (bis 4,0 kW)
250 W ... 1.1 kW
-
+
L1 L2 L3
L1
1ph / 230V AC
1.5 kW ... 3.0 kW
-
+
L1 L1 L2 L3
L1
1ph / 230V AC
Bei einem Netzstrom oberhalb 10 A den 230 V Netzanschluss 1ph/N/PE und 2ph/PE an zwei
1
Anschlussklemmen vornehmen.
70
X1
-
+
L1 L2 L3
N PE L1
2ph / 230V AC
1.5 kW ... 3.0 kW
-
+
L1 L1 L2 L3
N PE L1
2ph / 230V AC
Betriebsanleitung ANG
Phoenix ZEC 1,5/ .. ST7,5
0.2 ... 1.5 mm
AWG 24 ... 16
0.2 ... 1.5 mm
AWG 24 ... 16
0.25 ... 1.5 mm
AWG 22 ... 16
0.25 ... 1.5 mm
AWG 22 ... 16
-
+
L1 L2 L3
L2 PE L1 L2 L3 PE
3ph / 230V AC
3ph / 400V AC
1.5 kW ... 4.0 kW
-
+
L1 L1 L2 L3
L2 PE L1
3ph / 230V AC
3ph / 400V AC
2
2
2
2
L2 L3 PE
