Elektrische Installation
Der störungsfreie Betrieb mit Fehlerstrom-Schutzeinrichtung ist bei einem Auslösestrom ≥ 30 mA ge-
währleistet, wenn folgende Punkte beachtet werden:
− Allstromsensitive FI-Schutzeinrichtungen (Typ B nach DIN EN 50178).
− Die FI-Schutzeinrichtung schützt einen Frequenzumrichter mit Ableitstrom reduziertem Filter oder
ohne Funkentstörfilter.
− Die Länge der abgeschirmten Motorleitung ist ≤ 10 m und es sind keine zusätzlichen kapazitiven
Komponenten zwischen den Netz- oder Motorleitungen und PE vorhanden.
Für den Anschluss an einem IT-Netz siehe Kapitel 5.5 „Netzanschluss".

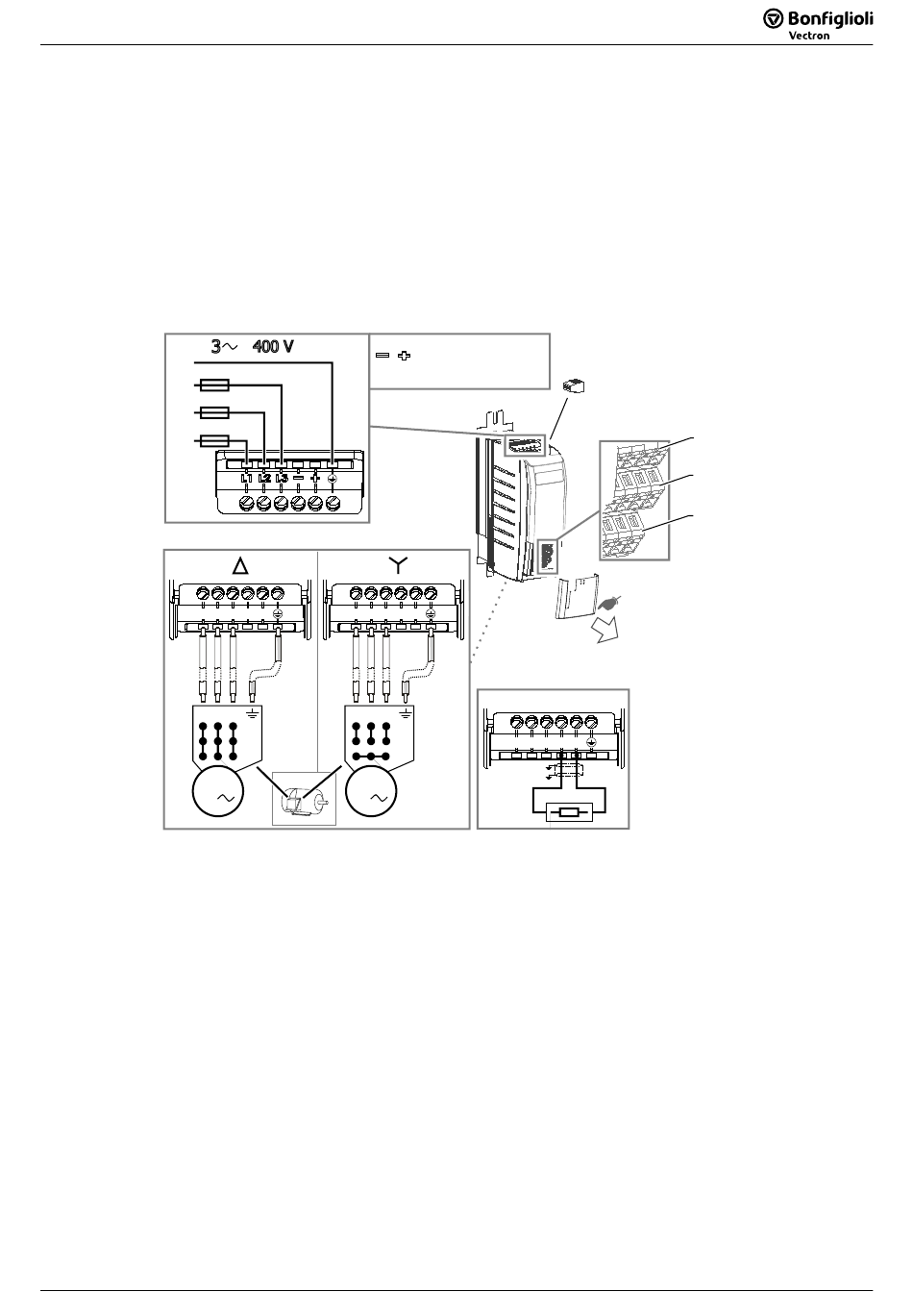

5.2 Übersicht der elektrischen Anschlüsse
Netz
PE
F1
L3
F1
L2
F1
L1
X1
Motor
X2
U
U
M
3
Für den Anschluss das entsprechende Kapitel beachten.
5.3

EMV-Hinweise

Die Frequenzumrichter sind entsprechend den Anforderungen und Grenzwerten der Produktnorm DIN
EN 61800-3 mit einer Störfestigkeit (EMI) für den Betrieb in industriellen Anwendungen ausgelegt. Die
elektromagnetische Störbeeinflussung muss durch eine fachgerechte Installation und Beachtung der
spezifischen Produkthinweise vermieden werden.
Maßnahmen
• Den Frequenzumrichter flächig auf einer mit dem Potentialausgleichssystem verbundenen metalli-
schen Montageplatte – idealerweise verzinkt, nicht lackiert – montieren.
• Auf einen guten Potentialausgleich innerhalb der Anlage achten. Anlagenteile wie Schaltschränke,
Stellpulte, Maschinengestelle untereinander und mit dem Potentialausgleichssystem mit Hilfe von
niederinduktivem Drahtgeflecht verbinden.
• Den Schirm der Leitungen beidseitig großflächig und gut leitend mit der am Potentialausgleichs-
system angebundenen unlackierten metallischen Montagetafel oder dem optionalen Schirmblech
verbinden.
Übersicht der elektrischen Anschlüsse
Übersicht der elektrischen Anschlüsse
X2
U V W
V W
Rb1 Rb2
V W U V W
M
3
: DC-
Zwischenkreis
Rb1 Rb2

Bremswiderstand: Rb1 und Rb2

X2
Rb1 Rb2
23
Relaisausgang X10
Steuerklemmen
X13
X12
X11
Dr cken ü
Abziehen
