Wiedereinsetzen des Pendelrollenlagers
Gehen Sie wie folgt vor, um das Pendelrollenlager wieder anzubringen.
Wiedereinsetzen des Pendelrollenlagers, Verbindungsöse
1
2
3
4
5
Produkthandbuch - IRB 6700Inv
3HAC058254-003 Revision: E
Aktion
Wischen Sie von allen Kontaktflächen das
verbleibende Schmierfett ab.
Bauen Sie die Unterlegscheibe wieder ein.
Legen Sie die radiale Abdichtung auf das
Presswerkzeug J.
Hinweis
Stellen Sie sicher, dass die Abdichtung wie
in der Abbildung gedreht ist.
Verwenden Sie einen Gummihammer o. Ä.
für das Presswerkzeug J und bauen Sie
die radiale Dichtung wieder ein.
Tragen Sie Schmierfett auf die Oberfläche
des Lagers auf.
© Copyright 2017 - 2018 ABB. Alle Rechte vorbehalten.
4.6.1 Austauschen des Pendelrollenlagers
Hinweis

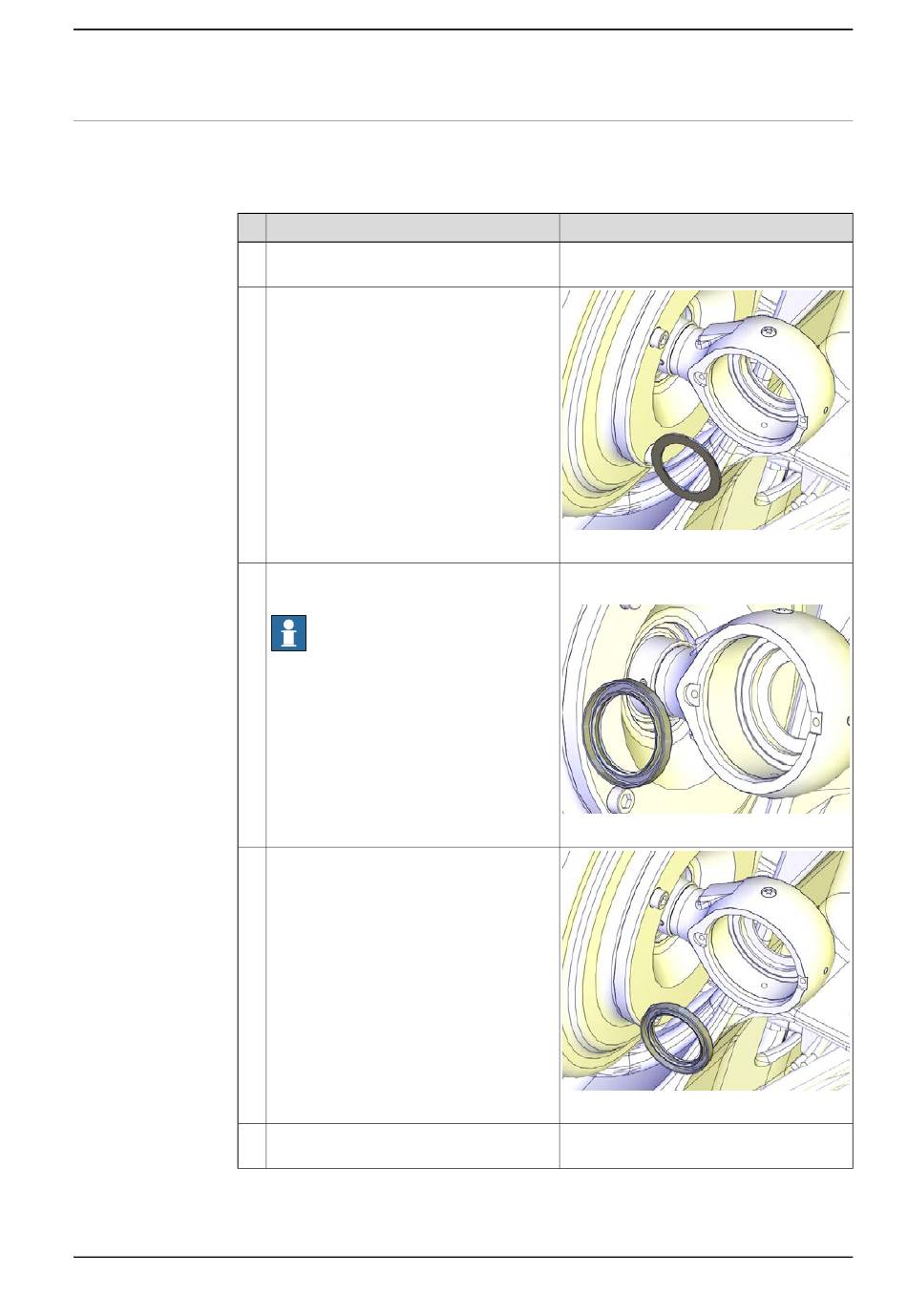

xx1300000778
Presswerkzeug J Im Werkzeugsatz Demon-
tage- und Montagewerkzeugsatz enthalten
xx1300000839
xx1300000777
Fortsetzung auf nächster Seite
