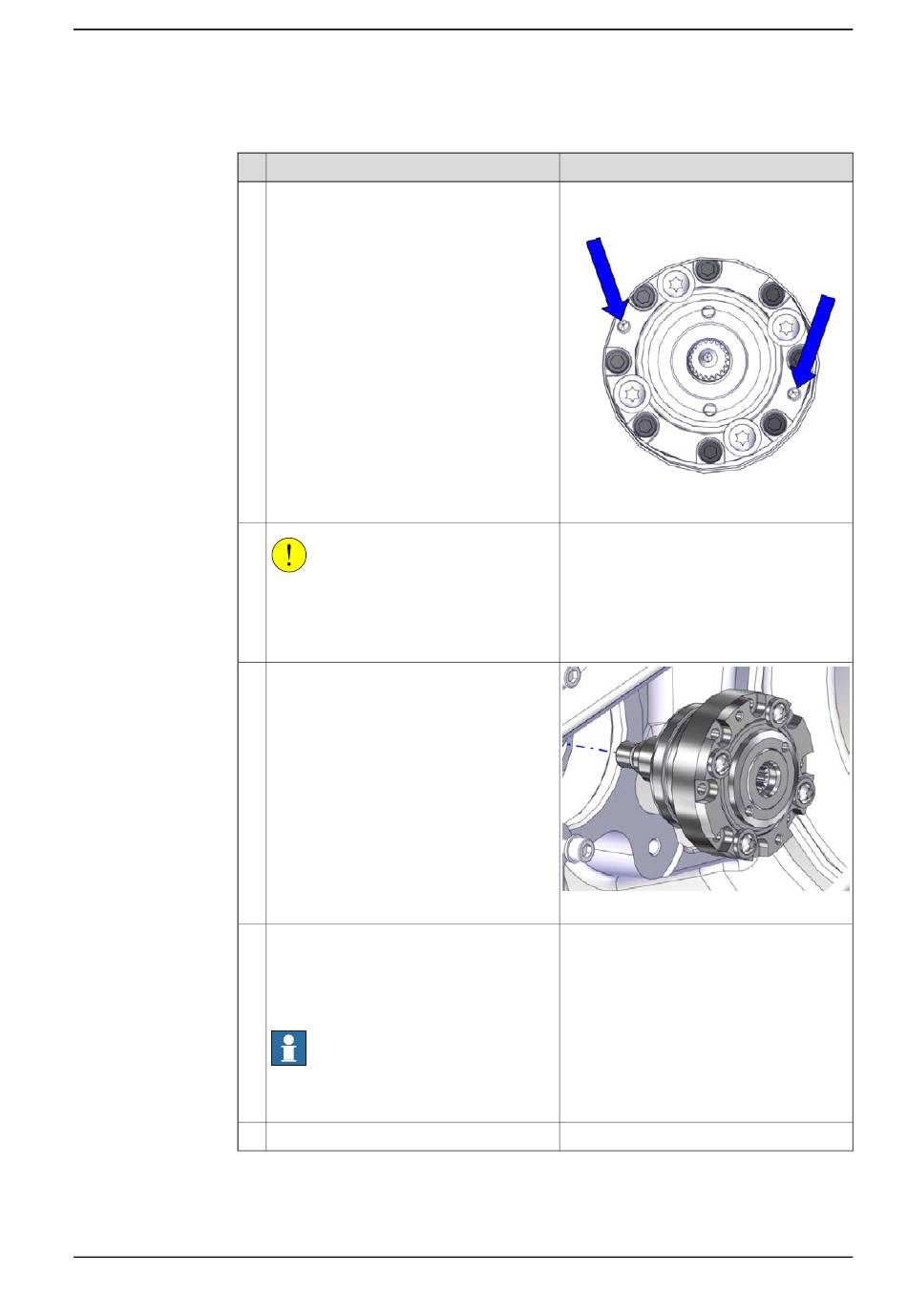

ABB IRB 6700Inv Produkthandbuch Seite 623

Wiedereinbau die Kupplung
1
2
3
4
5
Produkthandbuch - IRB 6700Inv
3HAC058254-003 Revision: E
Aktion
Befestigen Sie zwei Schrauben in gegen-
überliegenden Bohrungen der Nabe und
nutzen Sie sie als Hilfsmittel für die Anbrin-
gung der Nabe.
VORSICHT
Jedes Trennen/Zusammenstecken von
Nabenritzel und Getriebe kann die Zahnrä-
der beschädigen, wenn unverhältnismäßige
Kraft eingesetzt wird.
Bauen Sie die Kupplung wieder ein.
Entfernen Sie die beiden M6x110 Schrau-
ben und bauen Sie Befestigungsschrauben
die Kupplung ein.
Tragen Sie Sicherungsflüssigkeit (Loctite
243) auf die Schrauben auf.
Hinweis
Die Anzahl der Befestigungsschrauben
unterscheidet sich je nach Getriebe.
Befestigen Sie die Kupplung.
© Copyright 2017 - 2018 ABB. Alle Rechte vorbehalten.
4.8.2 Austauschen des Getriebes der Achse 1
Hinweis
Befestigungsschrauben: M6x110 (2 St.)
xx1500002081
xx1500002326
Befestigungsschrauben: M6x30 12,9.
Loctite 243
Menge: 6 St.
Anzugsdrehmoment: 14 Nm.
Fortsetzung auf nächster Seite
4 Reparatur
Fortsetzung
623
