4 Reparatur
4.8.2 Austauschen des Getriebes der Achse 1
Fortsetzung
2
3
4
5
Fortsetzung auf nächster Seite
604

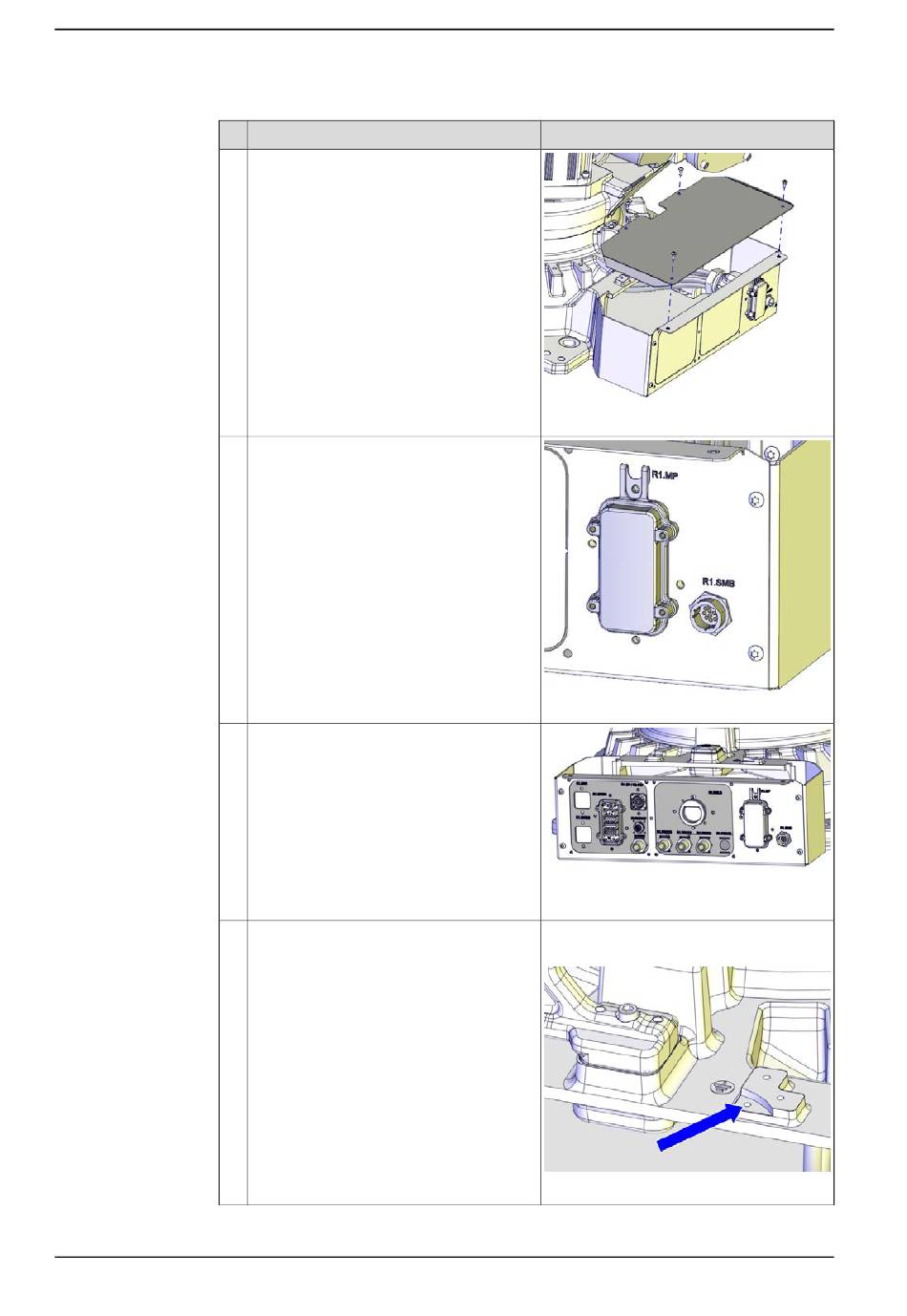

Aktion
Nehmen Sie die Sockelabdeckung ab.
Ziehen Sie die Steckverbinder ab:
• R1.MP
• R1.SMB
Falls verwendet, trennen Sie die Dress-
Pack-Schläuche im Sockel.
Ziehen Sie das Erdungskabel ab.
© Copyright 2017 - 2018 ABB. Alle Rechte vorbehalten.
Hinweis
xx1300000561
xx1300000591
xx1400000366
Schraubengröße: M6x16
Abmessung der Unterlegscheibe: 6,4x17x3
xx1400000354
